راهنمای جامع انتخاب بهترین و مناسب ترین اکچویتور برقی
برای انتخاب بهترین اکچویتور برقی و شیرآلات صنعتی متناسب با پروژه‌تان، ما در گروه بازرگانی و مهندسی برانوش مسیری گام‌به‌گام طراحی کرده‌ایم. این راهنما شما را از شناخت انواع اکچویتور و شیرآلات تا تطبیق آنها با نیازهای فنی پروژه‌تان همراهی میکند. با مطالعه بخش‌های زیر، به‌راحتی میتوانید تصمیم‌گیری آگاهانه‌ای داشته باشید یا برای راهنمایی بیشتر با تیم ما تماس بگیرید.
سرفصل‌های راهنمای انتخاب اکچویتور برقی مناسب:
انواع اکچویتورهای برقی: با اکچویتورهای قطع و وصلی، تدریجی، ربع‌گرد، و چرخشی آشنا شوید و ویژگیهای گشتاور، سرعت، و کنترل دستی آنها را بشناسید.
شیرآلات صنعتی قابل‌کنترل: انواع شیرهای توپی، پروانه‌ای، گیوتینی، کشویی، و سماوری، همراه با متریال، سایز، و شرایط سیال (فشار و دما) را بررسی کنید.
تطبیق اکچویتور و شیرآلات: از طریق جدول گشتاور، اکچویتور مناسب برای سایز و فشار شیرهای مختلف را پیدا کنید.
مقایسه برندهای برانوش: برندهای معتبر مانند نوجیکس و کان ولو را با ویژگیها و کاربردهایشان مقایسه کنید.
مشاوره و پشتیبانی: برای انتخاب دقیق‌تر، با مهندسین فروش برانوش برای مشاوره فنی رایگان تماس بگیرید یا سوالات خود را از ما بپرسید.
این مسیر به شما کمک میکند تا با اطلاعات کامل، اکچویتور و شیرآلاتی را انتخاب کنید که عملکرد پروژه‌تان را بهینه کند. همین حالا شروع کنید یا برای مشاوره رایگان تماس بگیرید!
انواع اکچویتورهای برقی

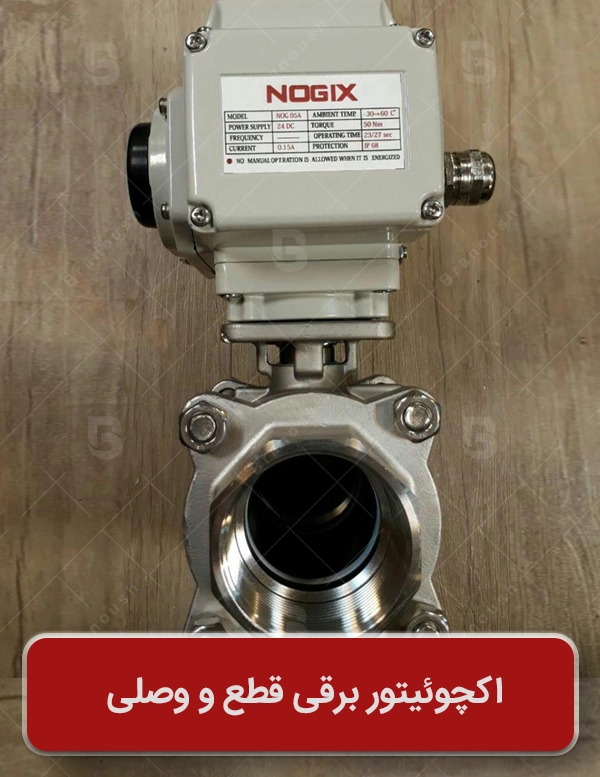

1. اکچویتورهای قطع و وصلی (ON/OFF)
اکچویتورهای برقی قطع و وصلی (ON/OFF) برای باز و بسته کردن کامل شیرآلات صنعتی طراحی شده‌اند و در کاربردهایی که نیاز به کنترل جریان به‌صورت کامل باز یا کامل بسته است، ایده‌آل هستند. این اکچویتورها با تبدیل جریان الکتریکی به گشتاور مکانیکی، شیرهایی مانند شیر توپی، شیر پروانه‌ای، و شیر کشویی را با دقت و سرعت بالا کنترل می‌کنند. گروه بازرگانی و مهندسی برانوش مجموعه‌ای از بهترین اکچویتورهای ON/OFF از برندهای معتبر جهانی را تأمین میکند.
ویژگیهای کلیدی اکچویتورهای ON/OFF:
| گشتاور: از 10 تا 2000 نیوتن‌متر، متناسب با سایز و نوع شیر. |
| سرعت باز/بست: معمولاً بین 5 تا 30 ثانیه برای چرخش کامل (90 درجه). |
| کنترل دستی: مجهز به دستگیره یا چرخ‌دنده برای مواقع اضطراری یا قطع برق. |
| کاربرد: سیستم‌های HVAC، خطوط لوله‌کشی، و تأسیسات صنعتی. |
انواع اکچویتور برقی- برند - تیپ
به مرکز تخصصی تأمین و فروش اکچویتورهای برقی خوش آمدید
انواع اکچویتور برقی اعم از کنترل تدریجی و قطع و وصلی از برندهای معتبر اروپایی و آسیایی توسط گروه برانوش تأمین گردیده و در فروشگاه های این مجموعه موجود می باشد. از ساده ترین نوع اکچویتور برقی برای مصارف خانگی گرفته تا پیچیده ترین و حرفه ای ترین اکچویتورها را می توانید از این مجموعه تهیه نمایید. محصولاتی که در این صفحه منتشر گردیده از چند برند اروپای غربی ، کشور ترکیه و چینی می باشد. انواع اکچویتور برقی به منظور بازو بست و کنترل جریان به همراه شیرهای توپی و پروانه ای وهمچنین دمپرهای هوا، به کار می روند. جزئیات اطلاعات اکچویتور برقی و مشخصات کامل این محصول در هرکدام از برندها در فهرست زیر درج گردیده است.
چنانچه قصد خرید اکچویتور برقی را دارید، برای مشاهده مشخصات فنی کامل و بررسی دقیقترمحصولات، روی دکمه مشاهده جزئیات کلیک کنید. کاتالوگ فنی هر کدام از محصولات نیز ، برای دانلود در صفحه مربوطه قرار گرفته است .

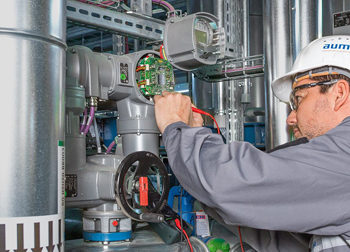

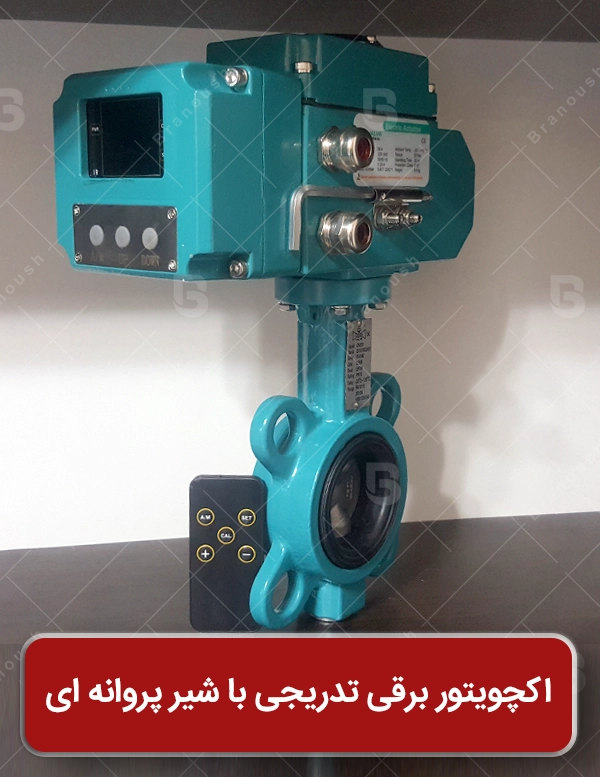

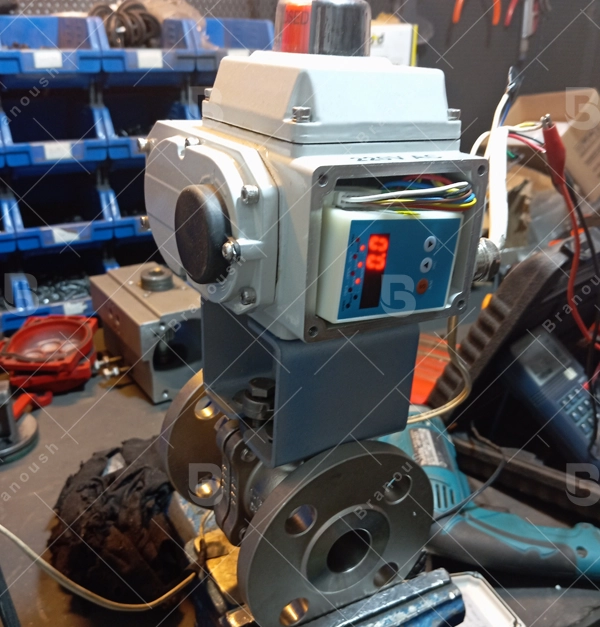

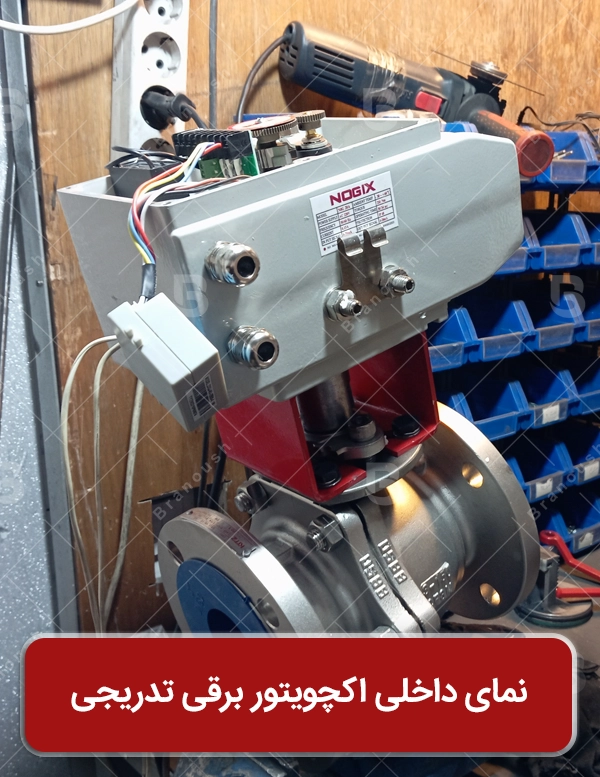

اکچویتور برقی تدریجی
انواع عملگرهای برقی با کنترل تدریجی(Madulating) برای کنترل شیرهای ربع گرد و مولتی ترن پروانه ای، شیرهای توپی(بال ولو)، شیرهای کشویی، شیرهای گلوب، شیهای گیوتینی در تمامی سایز ها

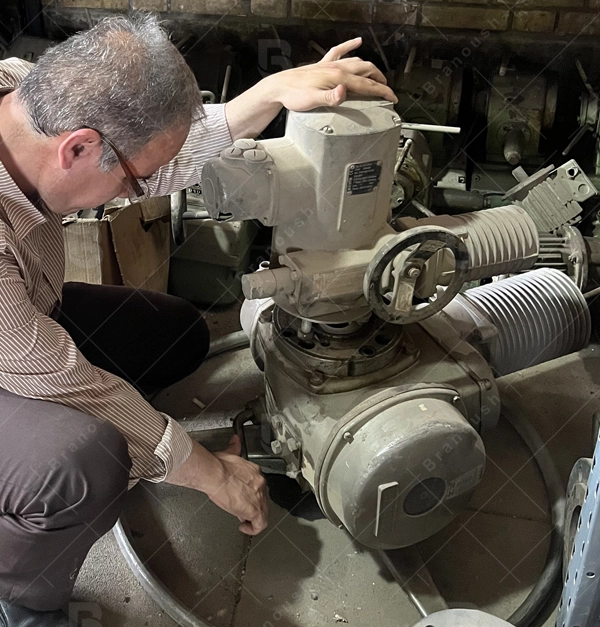

عملگرهای برقی آئوما، کن ولو (convalve) ، نوجیکس، هانیول، زیمنس، دانفوس- فرمان 0 تا 10 ولت و فرمان 4 تا 20 میلی آمپر
اکچویتور برقی ON/OFF
انواع عملگرهای برقی با کنترل دو وضعیتی (کامل بسته و کامل باز- ON/OFF) برای کنترل شیرهای ربع گرد و مولتی ترن پروانه ای، شیرهای توپی(بال ولو)، شیرهای کشویی، شیرهای گلوب، شیهای گیوتینی در تمامی سایز ها
عملگرهای برقی آئوما، کن ولو (convalve) ، نوجیکس، هانیول، زیمنس، دانفوس
اکچویتور ضد انفجار
اکچویتور های برقی ضد انفجار EX با ولتاژ ۲۲۰ و ۲۴ ولت در انواع دو وضعیتی ON/OFF و تدریجی و گیربکس دار و بدون گیربکس برند کن ولو (Convalve)

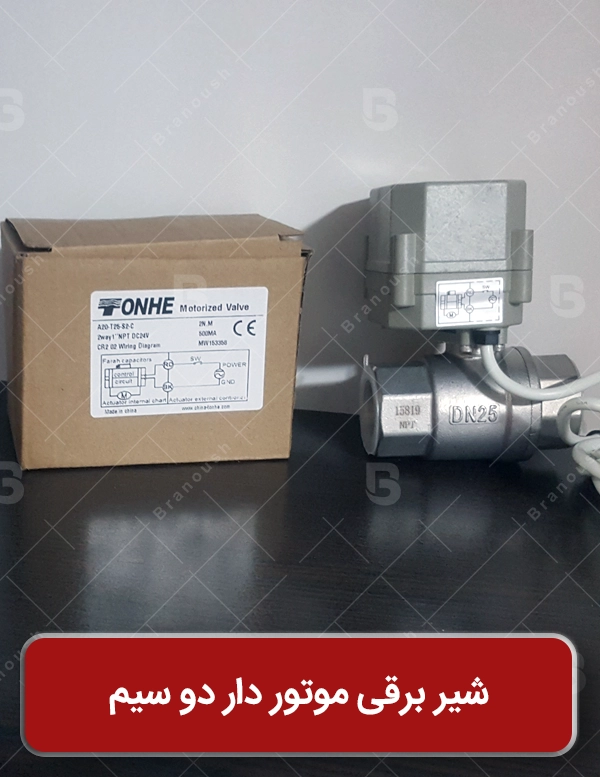

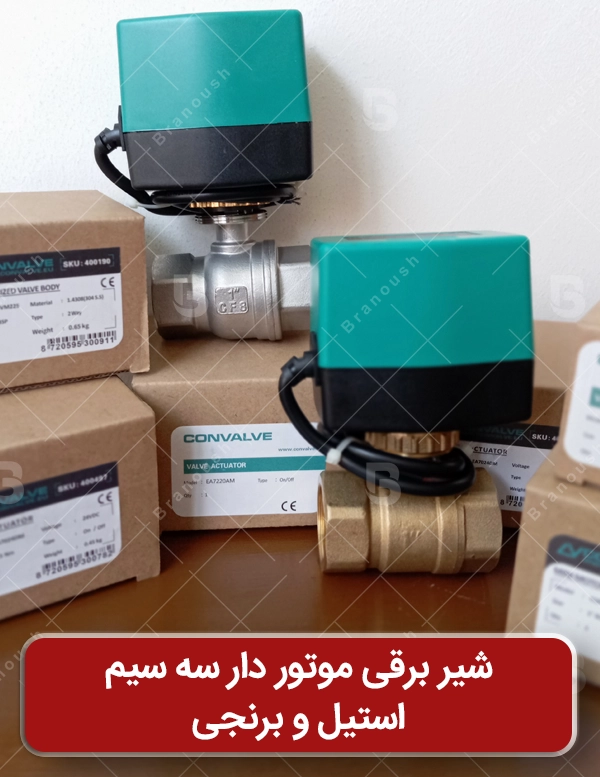

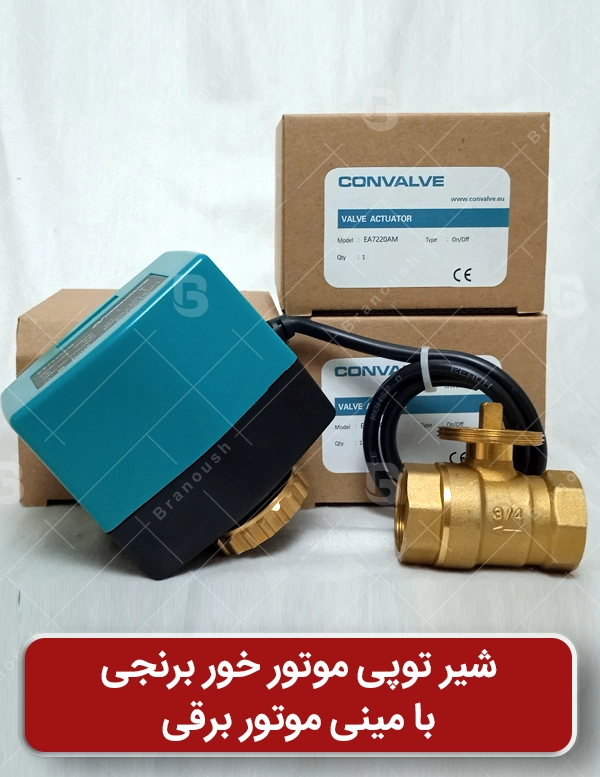

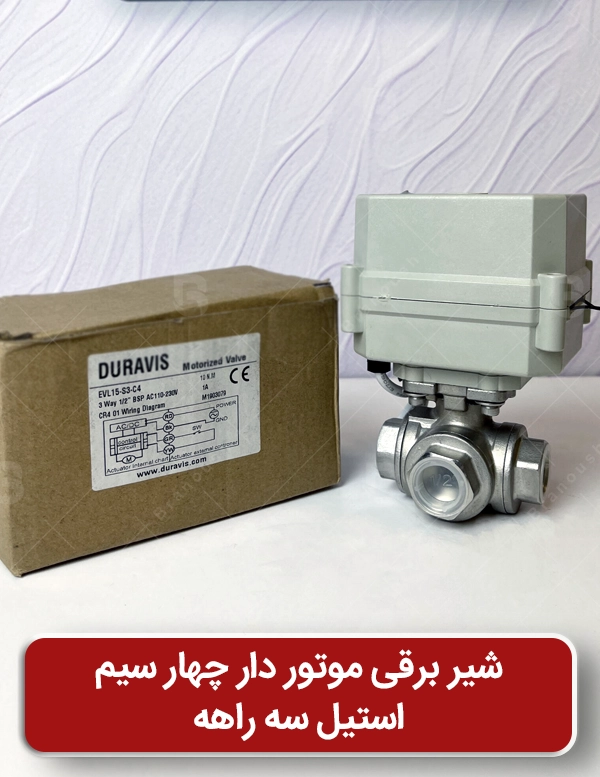

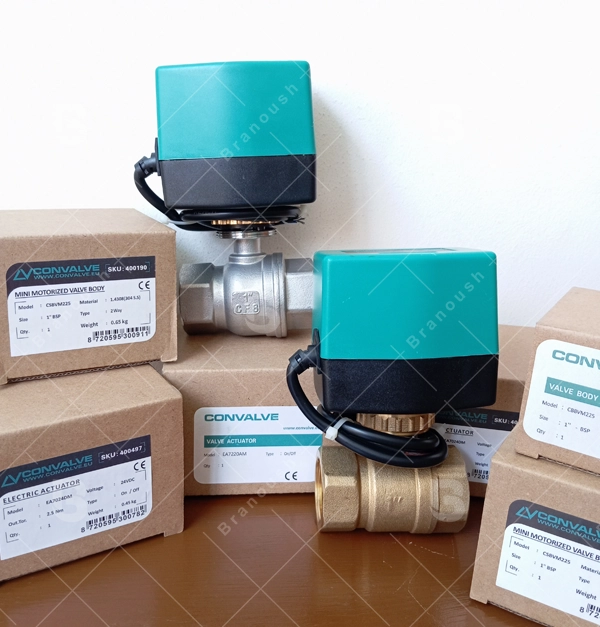

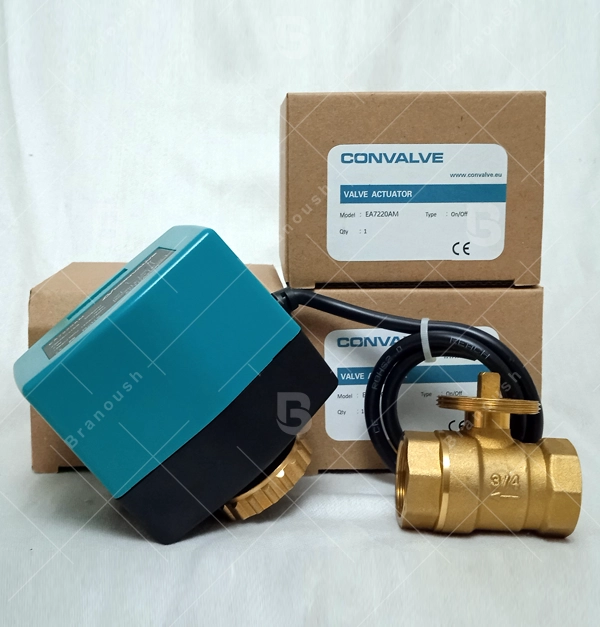

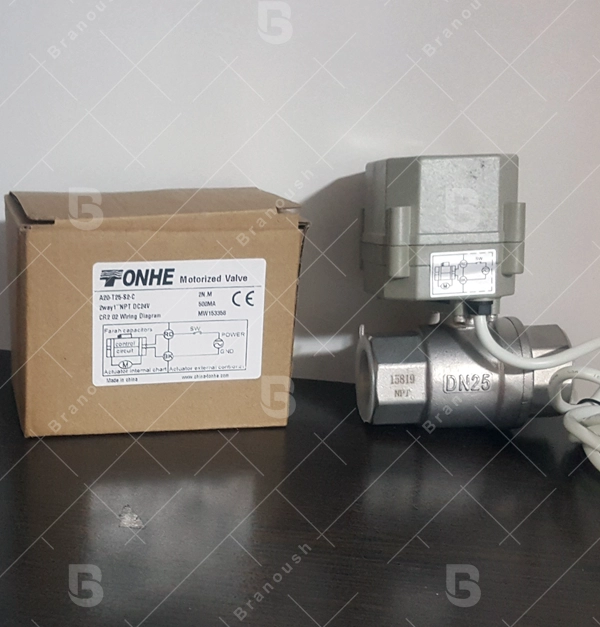

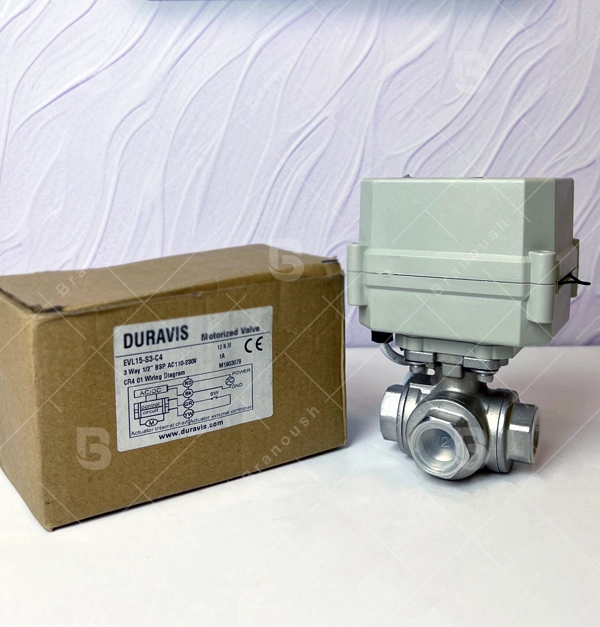

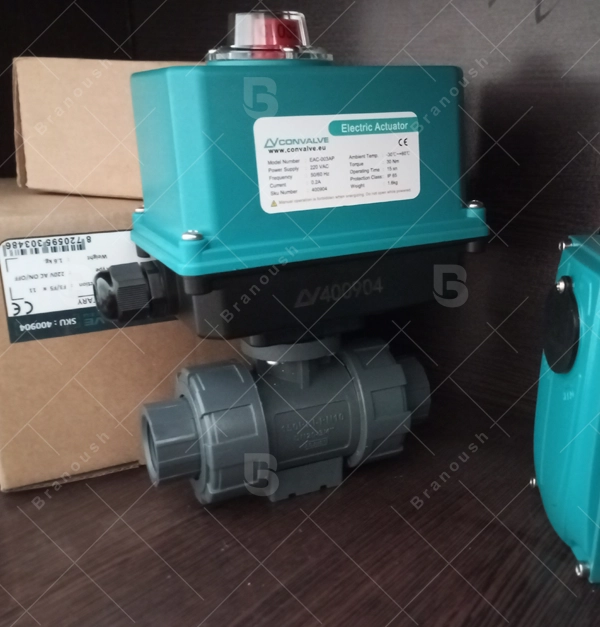

شیرهای مینی موتورایز

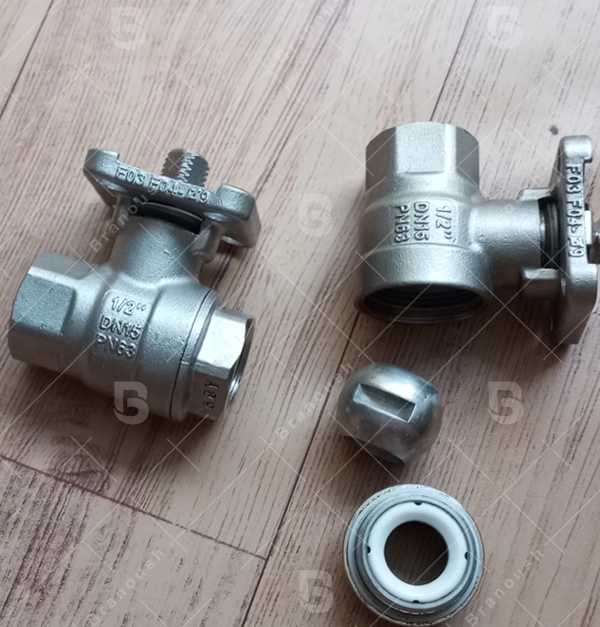

شیر های مینی موتورایز الکتریکی کنترل 3 سیم در انواع تدریجی و ON/OFF کوپل شده و قابل اتصال به شیرهای توپی برنجی و استیل از سایز ۱/۲ تا ۲ اینچ
برندهای کن ولو (Convalve) نوجیکس، بلیمو، TONHE

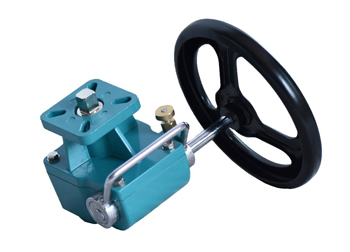

دسته گیربکس
دسته گیربکس های اهرمی و فلکه ای برای عملگرهای برقی برای باز و بسته کردن شیر به صورت دستی قابل نصب به روی شیرهای پروانه ای، توپی، کشویی و گلوب برند Convalve

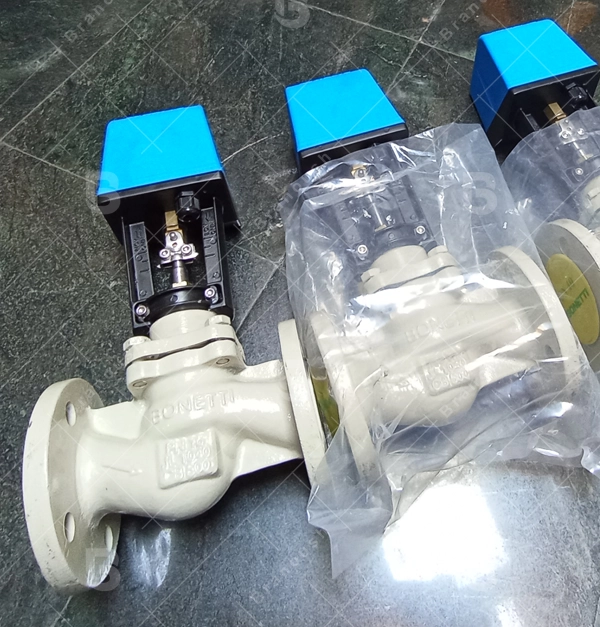

اکچویتور خطی
شیرهای کنترلی برای استفاده در سیستم های تهویه مطبوع و سرمایش گرمایشی و استفاده در سیستم های اتوماسیون صنعتی از برندهای بلیمو، دانفوس و هانیول
شیرهای موتور خور مناسب برای اکچویتور برقی

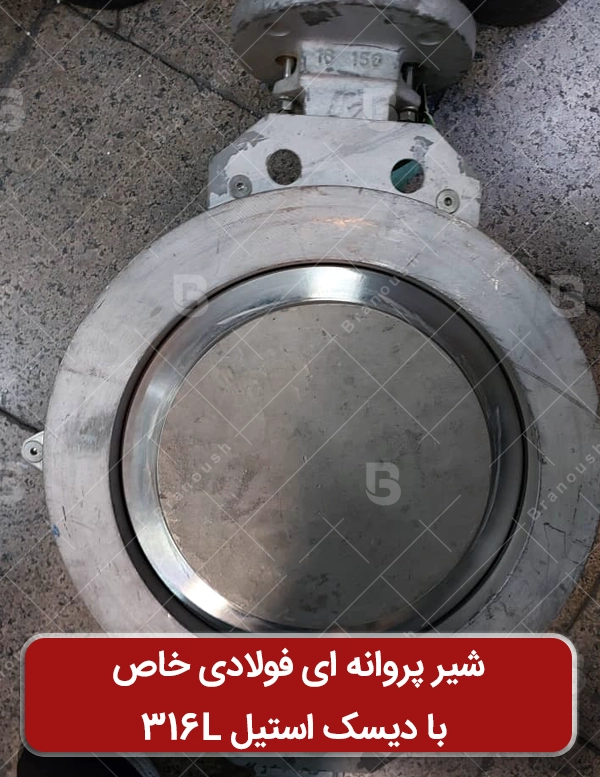

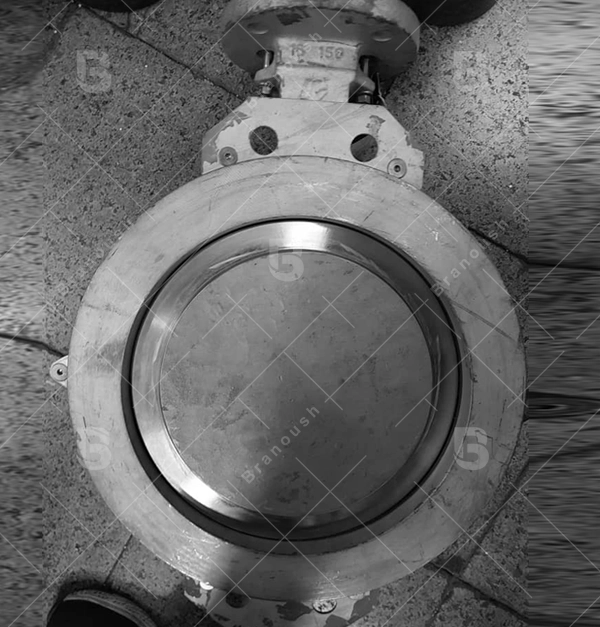

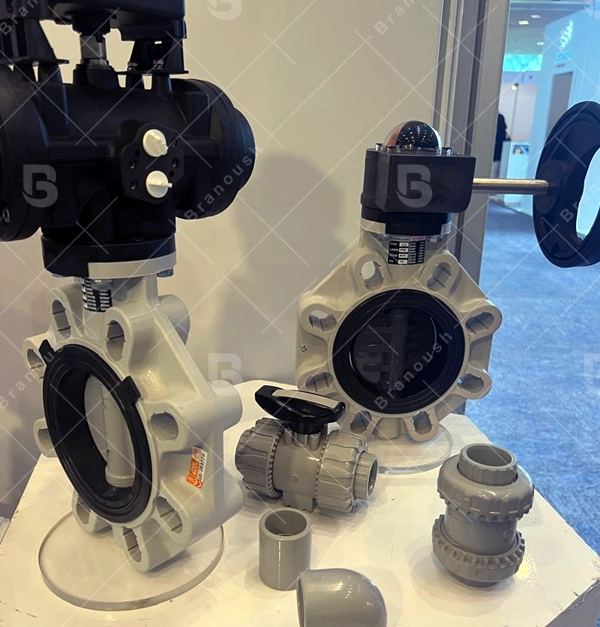

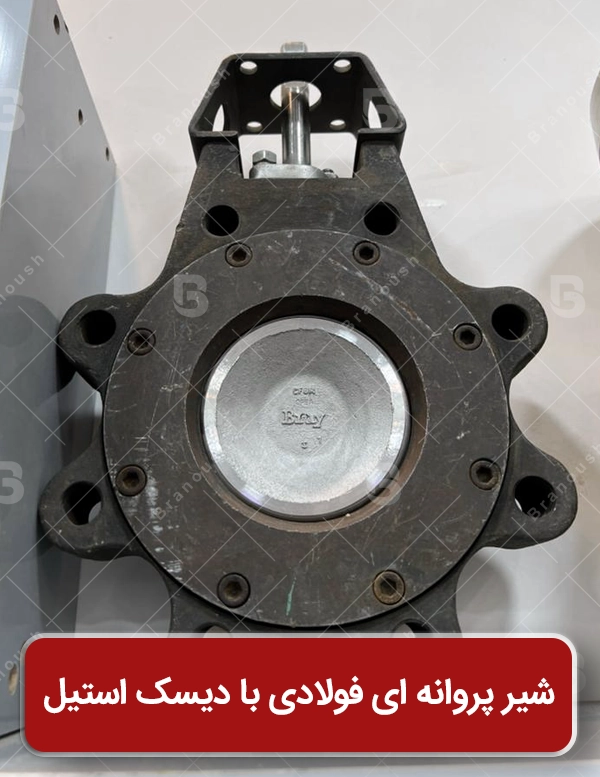

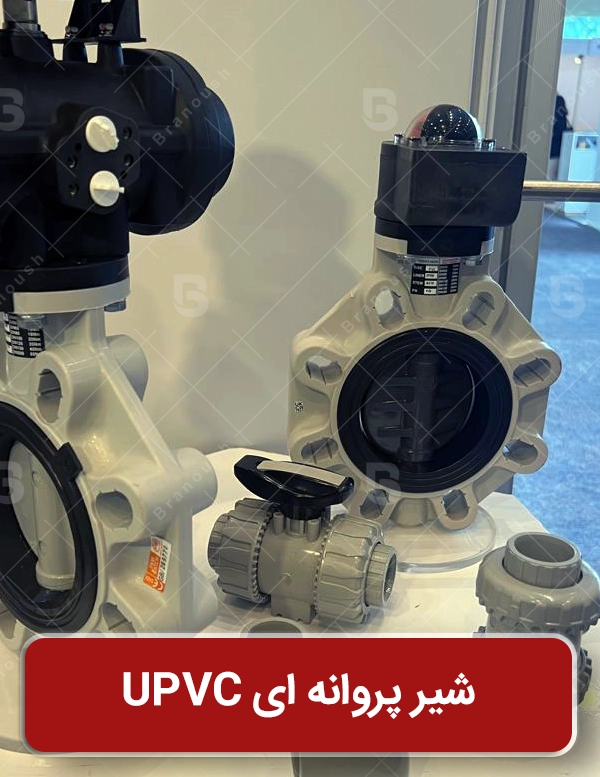

شیر پروانه ای

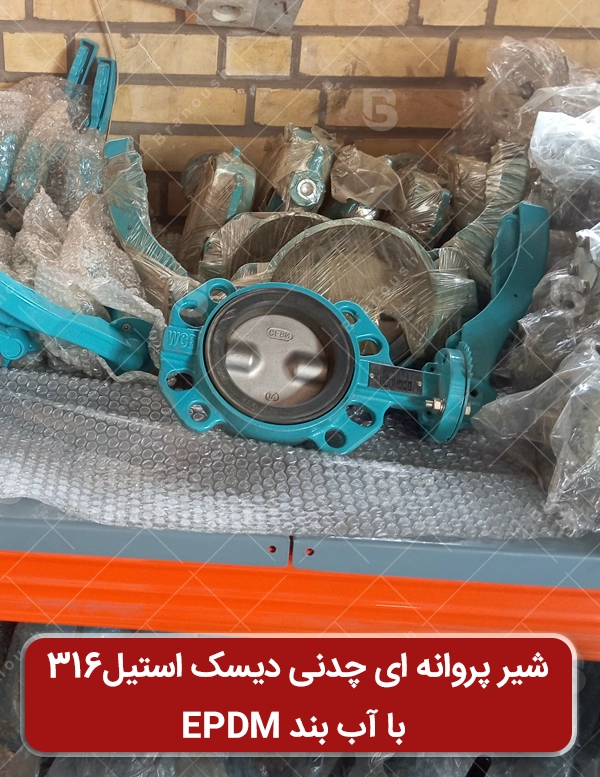

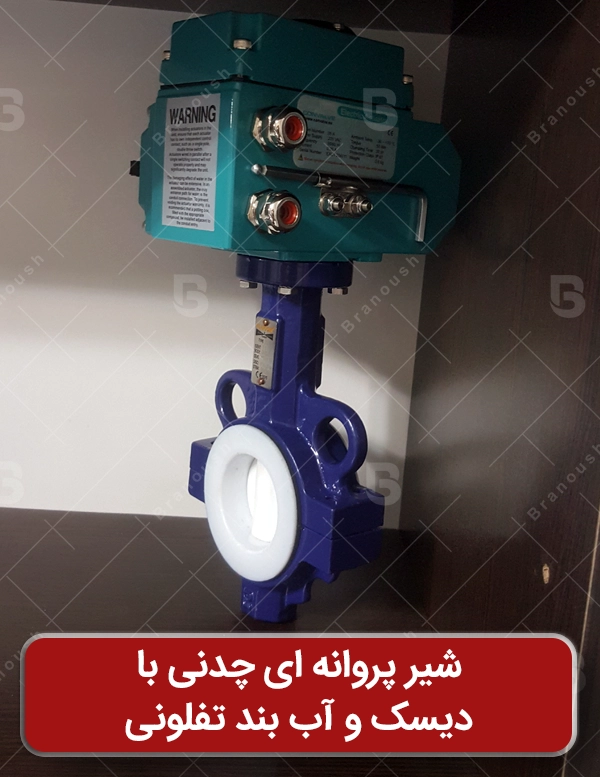

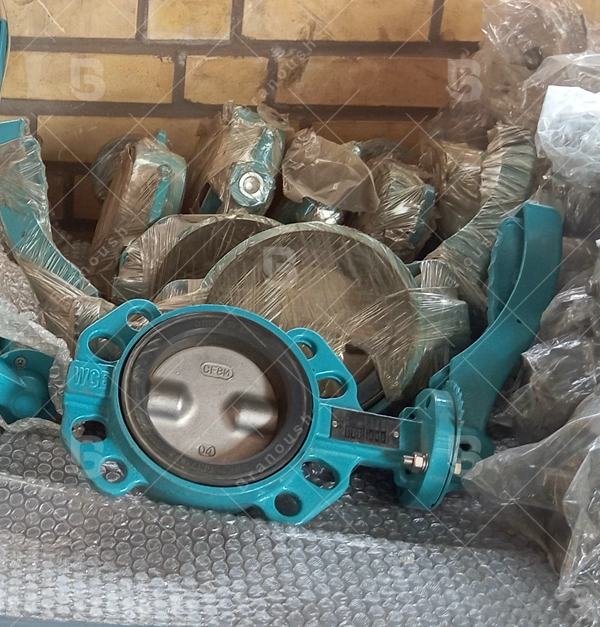

شیر پروانه ای با متریال های بدنه چدنی دیسک استیل، چدنی دیسک کروم، بدنه چدنی با آب بند NBR,EPDM و تفلونی، جنس بندنه و دیسک استیل با آب بند تفلونی و EPDM,NBR

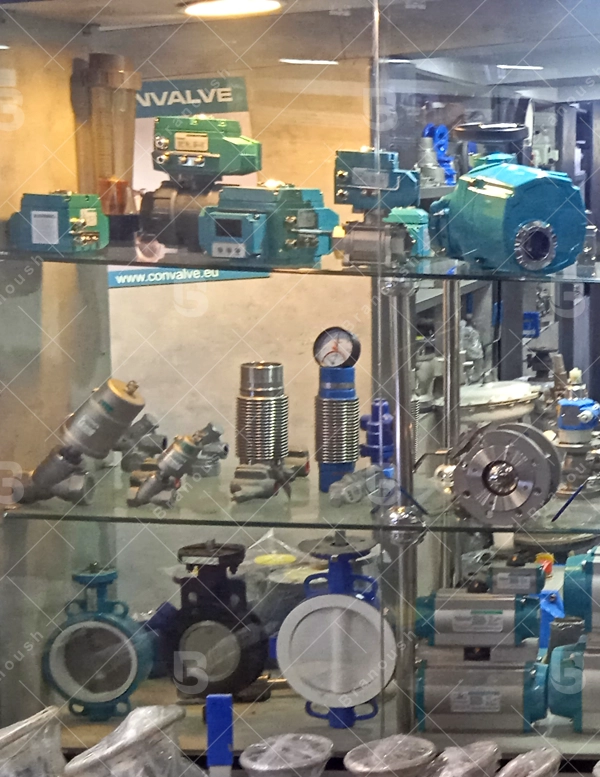

برای مشاهده نمونه هایی از موجودی انبار، میتوانید از نمایشگاه محصولات دیدن فرمایید.برای مشاهده کامل، لطفا ورق بزنید و با کلیک بر روی دکمه، وارد گالری شوید.
ویدئوی انتخاب انواع اکچویتور برقی
در ویدئوی زیر، به معرفی اجمالی انواع اکچویتورهای برقی پرداخته ایم. مشاهده این ویدئو برای آشنایی و انتخاب اکچویتور مناسب برای شما می تواند بسیار مفید باشد. همچنین مشاهده این ویدئوها، تصویر واضح تری از گروه برانوش برای بررسی بهتر این مجموعه و محصولات، ارائه می دهد که به شما برای خرید محصول مورد نظر کمک خواهد کرد.
انواع اکچویتورهای برقی که در گروه بازرگانی و مهندسی برانوش تامین و عرضه می گردند به شرح زیر می باشد:
ا – اکچوئیتورهای دو وضعیتی، قطع و وصلی و یا ON/OFF : این اکچوئیتورها برای باز و بسته کردن کامل شیرها استفاده می شوند یعنی کاربرد این اکچویتورها در خطوط زمانی است که ما بخواهیم قطع یا وصل کامل انجام دهیم و کنترل مد نظر ما نیست.
2- اکچویتور های تدریجی یا modulating :. این دسته از اکچویتورها به منظور کنترل دقیق دبی در خطوط مورد استفاده قرار می گیرند و قادرند با دریافت سیگنال ورودی 4 تا 20 میلی آمپر به ما در تعیین میزان بازشدگی شیر و چند وضعیتی بودن آن کمک کند. همچنین با سیگنالهای خروجی 4 تا 20 میلی آمپر قادرند فیدبک عملکرد اکچویتور را به سیستم کنترل منتقل نماید.
3- اکچویتور برقی با دسته گیر بکس : هر چند غالبا اکچویتورهای کوارتر دارای سیستم هندویل می باشند اما دسته ای از این اکچویتورها که معمولا بر روی شیرهای بزرگتر قرار می گیرند به منظور مانور شیر در زمانهای قطعی برق به یک سیستم دستی گیربکس دار مجهز گردیده اند.
4- اکچویتور برقی ضد انفجار یا EX : این تیپ از اکچویتورها که برای محیط هایی که گاز و سیالهای دیگر قابل اشتعال مناسب می باشند ، مطابق استانداردهای EX و برای زون بندی های مختلف طراحی گردیده و قابل عرضه می باشند.

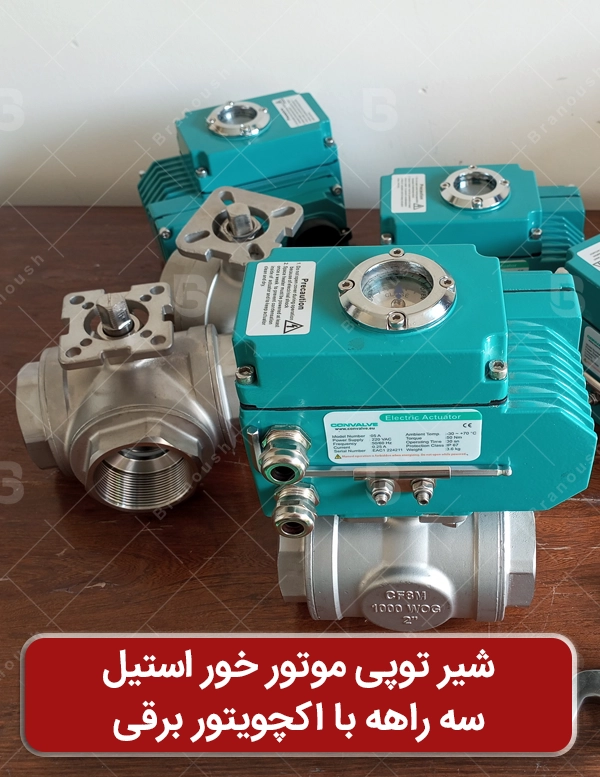

5 – اکچویتور های مینی موتورایز: این دسته از اکچویتورها به دلیل اندازه کوچک و گشتاور مناسب شیرهای کوچک به مینی موتورایز یا مینی موتور شهرت دارند . شیرهای کوپل شده به این اکچویتورها از نوع بال ولو یا توپی می باشند. بیشترین سایزهای مورد استفاده از ½ اینچ تا ¾ اینچ می باشد . لیکن بعضی از تیپ های آنها تا سایز 2 اینچ هم موجود می باشد

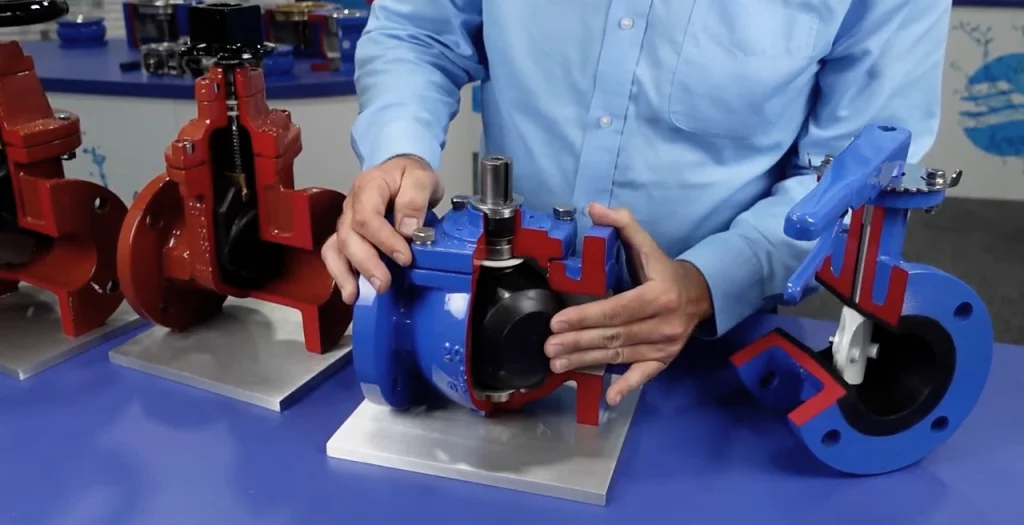

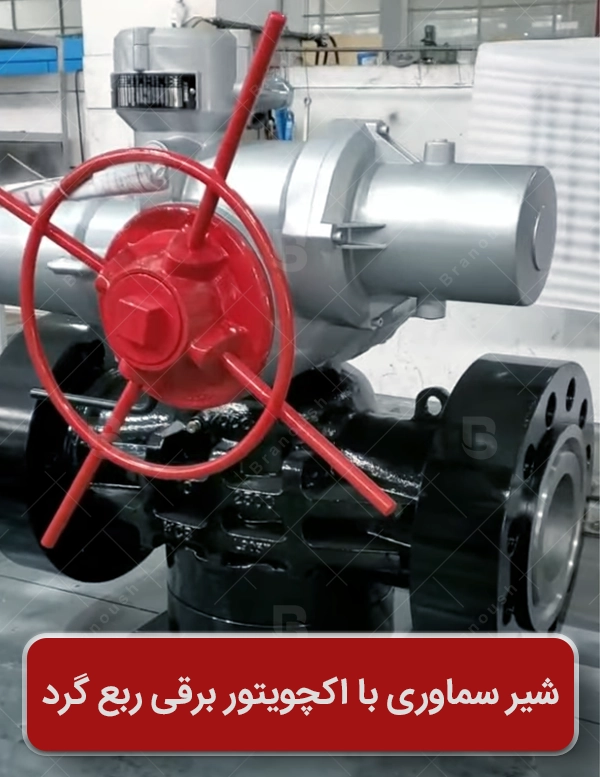

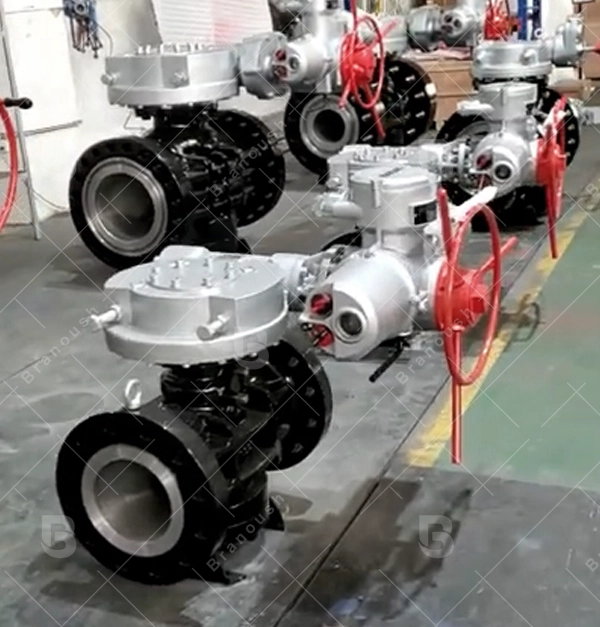

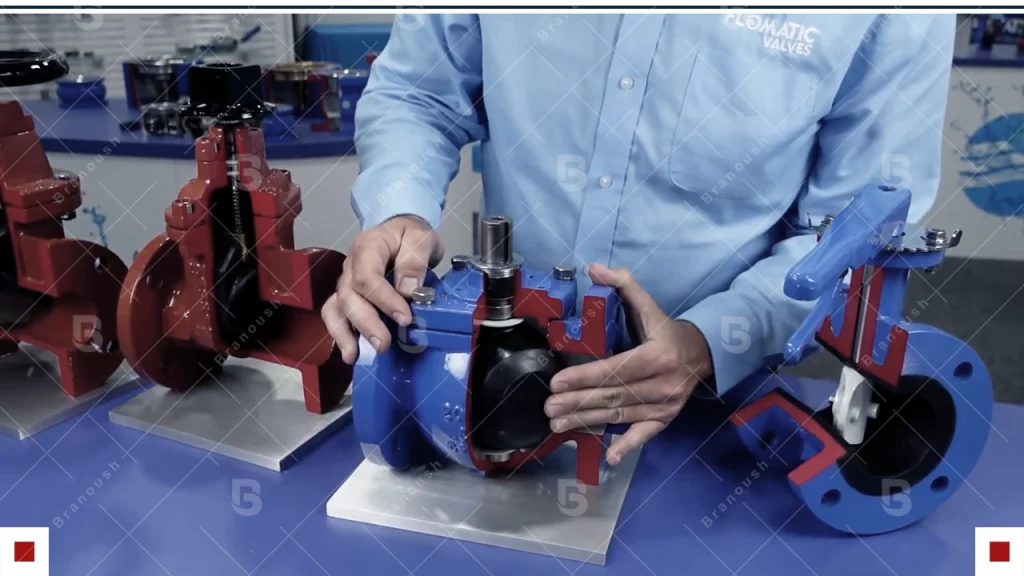

تمامی اکچویتورهای فوق برای نصب بر روی شیرهای توپی، پروانه ای و پلاگ ولو مناسب هستند . چنانچه نیاز به خرید شیر به همراه اکچویتور داشته باشید ،انواع شیر توپی با متریال های استیل و UPVC در حالت های دوراهه و سه راهه موجود است . همچنین انواع شیر پروانه ای ویفری و لاگ از جنس چدن و استیل با آب بندهای NBR,EPDM و PTFE نیز موجود و قابل عرضه است. برای سیالات گازی، مایعات و …

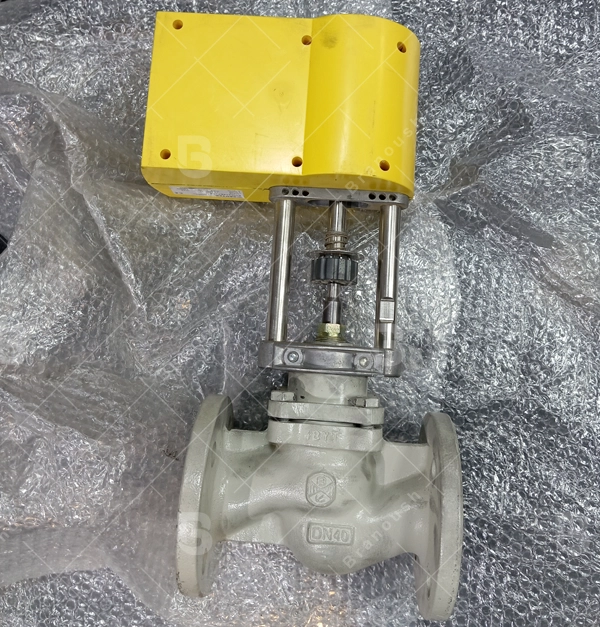

6 – دسته دیگری از اکچویتورهای برقی نیز موجود هستند که برای عملکرد خطی مورد استفاده قرار می گیرند . این تیپ از اکچویتورها نیز به دو صورت قطع و وصلی یا on/off و یا تدریجی موجود می باشند. فرمان به این اکچویتورها با سیگنال های 2 تا 10 ولت بوده و قابل نصب بر روی گلوب ولوهای رزوه ای برنجی و چدنی و فلنجی به طور کوپل شده می باشند .
اکچویتور های و شیرهایی که خدمتتان معرفی گردید، از برندهای معتبر اروپایی و آسیایی هستند که در یک ویدئوی جداگانه در همین صفحه در مورد هر کدام از این برندها و مقایسه آنها با یکدیگر، به طور کامل توضیح داده خواهد شد.
اگر برای انتخاب اکچویتور و شیر مورد نیازتان لازم می دانید تا بررسی بیشتری انجام دهید. پیشنهاد می کنیم مطالب و ویدئوهای این صفحه را با دقت مطالعه و مشاهده بفرمایید.

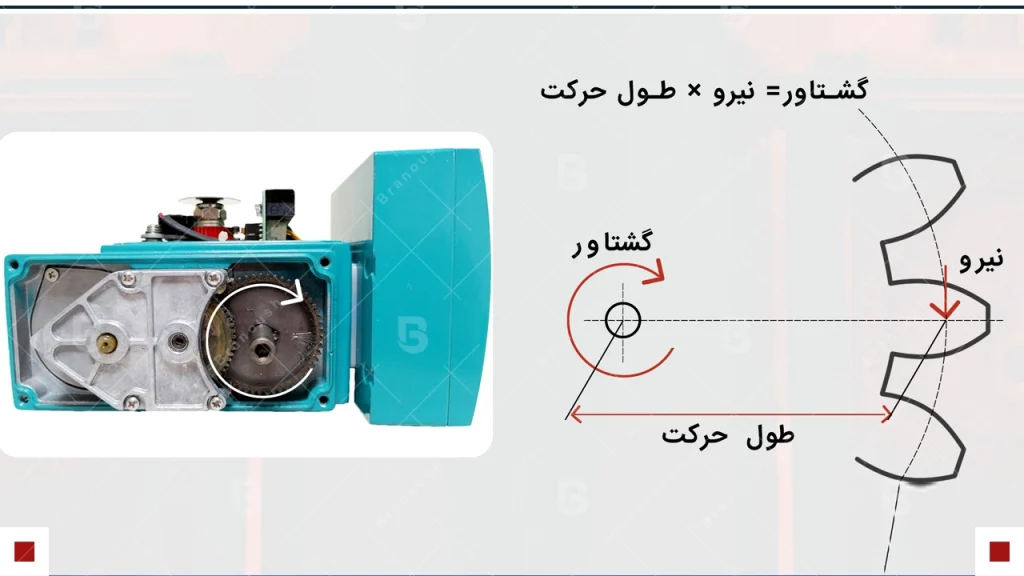

گشتاور اکچویتور های برقی
اکچویتور برقی از لحاظ گشتاور و اتصال به شیر به چند دسته تقسیم می شوند؟

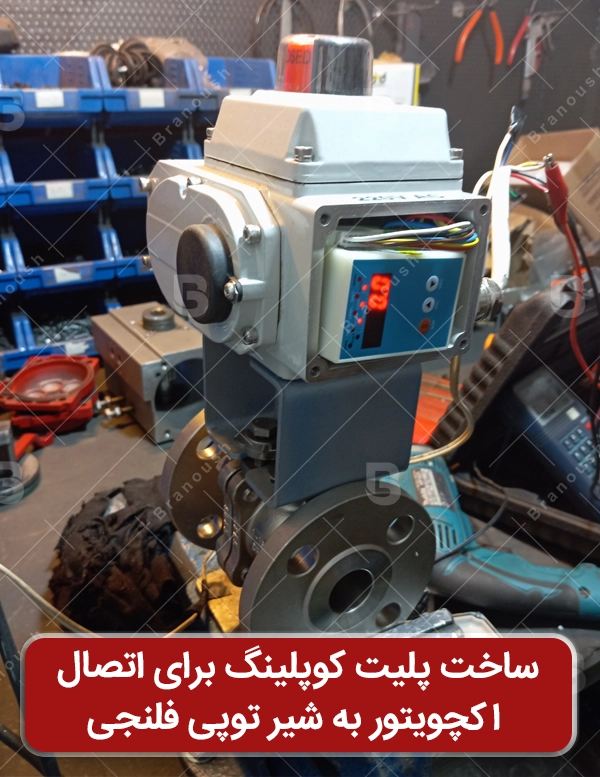

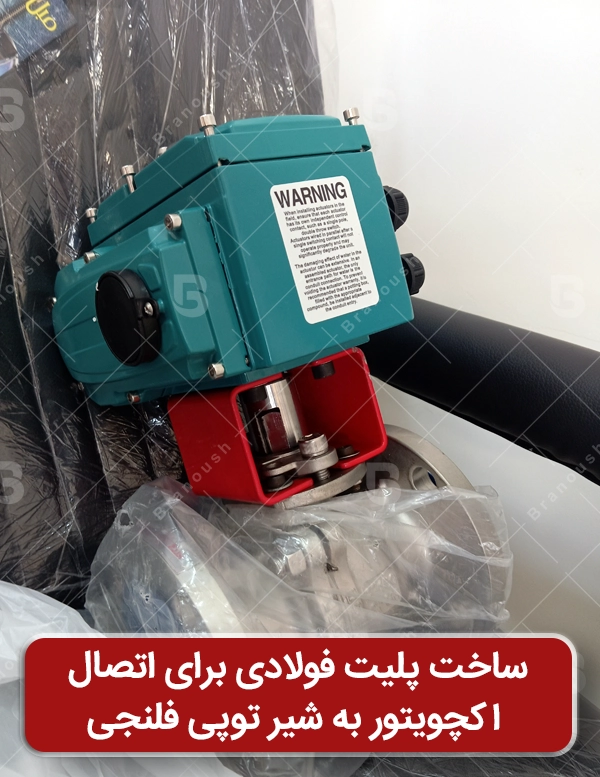

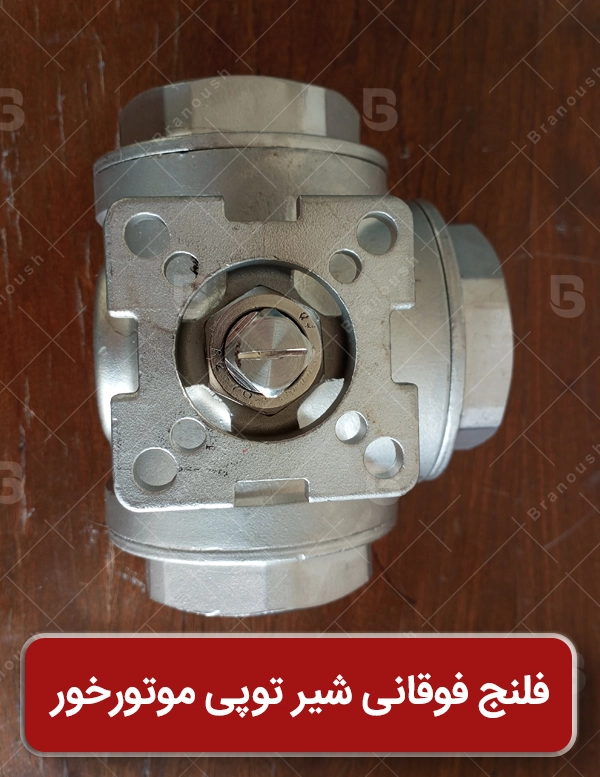

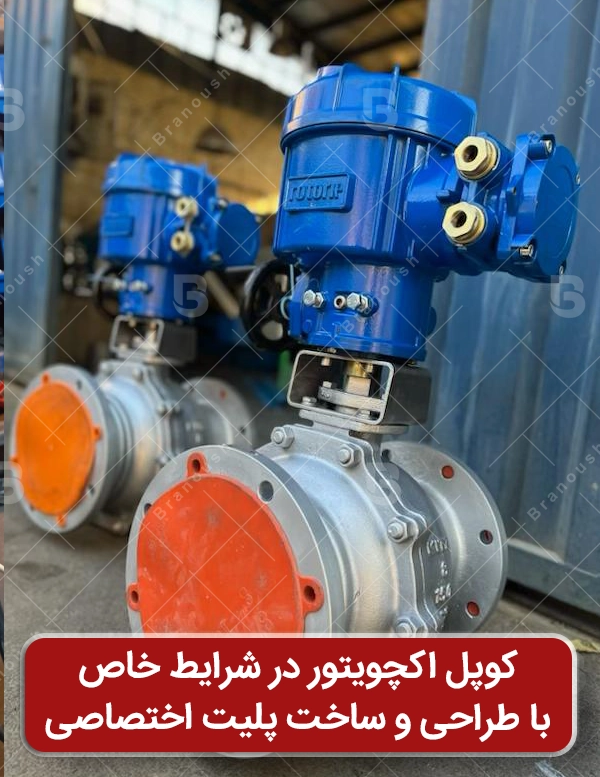

برای اتصال و کوپل اکچویتور برقی به شیر مربوطه ، می بایست به چند نکته توجه کنیم . اول اینکه نقاط اتصال اکچویتور برقی و شیر با هم یکی باشد . برای این منظور شیرهایی باید در نظر گرفته شوند که اصطلاحا موتور خور باشند. در قسمت فوقانی این دسته از شیرها یک فلنج شفت شیر را احاطه نموده است که سوراخکاری آن می بایست مطابق استانداردی باشد که سوراخهای زیر اکچویتور نیز به صورت رزوه شده قرار دارد . در کاتالوگ های مربوط به شیر و اکچویتور این اطلاعات قید شده ، چنانچه به هر دلیلی نتوانیم از شیر های موتور خور استفاده نماییم ، می توان از قطعات جانبی استفاده کرده و با تراشکاری اجزای شیر مانند شفت شرایط اتصال آن به اکچویتور برقی را فراهم نماییم. در قسمت زیرین اکچویتور و در نقطه اتصال به شفت شیر ، یک شیار قرار دارد که مانند ستاره است . دلیل ستاره ای بودن این شیار این است که امکان قرار گیری اکچویتور در زوایای مختلف بر روی شیر فراهم گردد. چرا که ممکن است در برخی از مراکز صنعتی به دلیل محدودیت فضا یا موقعیت قرار گیری نیاز باشد اکچویتور در زاویه دیگری قرار بگیرد. از دیگر خصوصیات این شیار اندازه اضلاع چهار پهلوی اصلی میباشید که نقطه ای است که با شیر کوپل می شود. در گشتاورهای مختلف با توجه به حداقل و حداکثر گشتاورهای شیر این اضلاع تعریف شده و در کاتالوگ آورده شده است . در صورت نیاز به گشتاور بیشتر برای شیر کوچک تر ممکن است نیاز باشد از یک رابط خورشیدی استفاده گردد.
همانطور که گفته شد ، گشتاور اکچویتورهای برقی بر اساس حداقل و حداکثر نیاز هر سایز از شیر محاسبه و مشخص گردیده است و همه موارد از جمله شفت و فلنج شیر در نظر گرفته شده است . در صورتیکه شیر و اکچویتور با هم خریداری گردد تمام موارد کنترل شده و پس از کوپل و کالیبره ، قبل از تحویل به مشتریان گرامی کاملا تست می گردد. اما چنانچه شیر قبلا خریداری شده است ، باید دقت گردد گشتاوری انتخاب گردد که نیروی مناسب برای حرکت شیر را داشته باشد.
انواع اکچویتورهای برقی با گشتاورهای مختلف به شرح زیر موجود می باشد :
اکچویتور برقی 30 نیوتن :
اکچویتور برقی 30 نیوتن کوچکترین سایز اکچویتور برقی است که توان تولید گشتاوری برابر با 30 نیوتن را دارد . شیرهای بال ولو تا سایز 1 اینچ و شیر پروانه ای تا سایز 2 اینچ می توانند از این اکچویتور برای عملکرد استفاده نمایند . اما با توجه به مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور را با نظر کارشناسان متخصص نهایی فرمایید. سایز اتصال شفت اکچویتور برقی 30 نیوتن 11 در 11 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 30 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 50 نیوتن :
اکچویتور برقی 50 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 50 نیوتن را دارد . شیرهای بال ولو تا سایز 2 اینچ و شیر پروانه ای تا سایز 4 اینچ می توانند از این اکچویتور برای عملکرد استفاده نمایند . اما با توجه به مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور را با نظر کارشناسان متخصص نهایی فرمایید. سایز اتصال شفت اکچویتور برقی 50 نیوتن 14 در 14 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 50 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 80 نیوتن :
اکچویتور برقی 80 نیوتن یک دستگاه الکترومکانیکی است که توان تولید نیرویی برابر با 80 نیوتن را دارد . شیرهای بال ولو تا سایز 3 اینچ و شیر پروانه ای تا سایز6 اینچ می توانند از این اکچویتور برای عملکرد استفاده نمایند . اما با توجه به مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور را با نظر کارشناسان متخصص نهایی فرمایید. سایز اتصال شفت اکچویتور برقی 80 نیوتن 14 در 14 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 80 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 100 نیوتن :
اکچویتور برقی 100 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 100 نیوتن را دارد. با توجه به خصوصیات خط مورد استفاده و مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور برای شیر مورد نظر را با نظر کارشناسان متخصص تعیین و نهایی فرمایید. کارشناسان فنی گروه برانوش می توانند شما را تا رسیدن به نتیجه مطلوب راهنمایی بفرمایند. سایز اتصال شفت اکچویتور برقی 100 نیوتن 17 در 17 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 100 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 150 نیوتن :
اکچویتور برقی 150 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 150 نیوتن را دارد. با توجه به خصوصیات خط مورد استفاده و مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور برای شیر مورد نظر را با نظر کارشناسان متخصص تعیین و نهایی فرمایید. کارشناسان فنی گروه برانوش می توانند شما را تا رسیدن به نتیجه مطلوب راهنمایی بفرمایند. سایز اتصال شفت اکچویتور برقی 150 نیوتن 17 در 17 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 150 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 200 نیوتن :
اکچویتور برقی 200 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 200 نیوتن را دارد. با توجه به خصوصیات خط مورد استفاده و مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور برای شیر مورد نظر را با نظر کارشناسان متخصص تعیین و نهایی فرمایید. کارشناسان فنی گروه برانوش می توانند شما را تا رسیدن به نتیجه مطلوب راهنمایی بفرمایند. سایز اتصال شفت اکچویتور برقی 200 نیوتن 22 در 22 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 200 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 400 نیوتن :
اکچویتور برقی 400 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 400 نیوتن را دارد. با توجه به خصوصیات خط مورد استفاده و مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور برای شیر مورد نظر را با نظر کارشناسان متخصص تعیین و نهایی فرمایید. کارشناسان فنی گروه برانوش می توانند شما را تا رسیدن به نتیجه مطلوب راهنمایی بفرمایند. سایز اتصال شفت اکچویتور برقی 400 نیوتن 22 در 22 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 400 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 600 نیوتن :
اکچویتور برقی 600 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 600 نیوتن را دارد. با توجه به خصوصیات خط مورد استفاده و مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور برای شیر مورد نظر را با نظر کارشناسان متخصص تعیین و نهایی فرمایید. کارشناسان فنی گروه برانوش می توانند شما را تا رسیدن به نتیجه مطلوب راهنمایی بفرمایند. سایز اتصال شفت اکچویتور برقی 600 نیوتن 22 در 22 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 600 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 800 نیوتن :
اکچویتور برقی 800 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 800 نیوتن را دارد. با توجه به خصوصیات خط مورد استفاده و مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور برای شیر مورد نظر را با نظر کارشناسان متخصص تعیین و نهایی فرمایید. کارشناسان فنی گروه برانوش می توانند شما را تا رسیدن به نتیجه مطلوب راهنمایی بفرمایند. سایز اتصال شفت اکچویتور برقی 800 نیوتن 27 در 27 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 800 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 1000 نیوتن :
اکچویتور برقی 1000 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 1000 نیوتن را دارد. با توجه به خصوصیات خط مورد استفاده و مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور برای شیر مورد نظر را با نظر کارشناسان متخصص تعیین و نهایی فرمایید. کارشناسان فنی گروه برانوش می توانند شما را تا رسیدن به نتیجه مطلوب راهنمایی بفرمایند. سایز اتصال شفت اکچویتور برقی 1000 نیوتن 27 در 27 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 1000 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
اکچویتور برقی 2000 نیوتن :
اکچویتور برقی 2000 نیوتن یک دستگاه الکترومکانیکی است که توان تولید گشتاوری برابر با 2000 نیوتن را دارد. با توجه به خصوصیات خط مورد استفاده و مشخصات تولید هر کارخانه ، لازم است تعیین گشتاور برای شیر مورد نظر را با نظر کارشناسان متخصص تعیین و نهایی فرمایید. کارشناسان فنی گروه برانوش می توانند شما را تا رسیدن به نتیجه مطلوب راهنمایی بفرمایند. سایز اتصال شفت اکچویتور برقی 2000 نیوتن 27 در 27 میلیمتر می باشد و تعداد سوراخها و سایز پیچ ها مطابق استاندارد بوده و در دو سایز برای سهولت در اتصال طراحی و ساخته شده است . اکچویتور برقی 2000 نیوتن دارای سیستم محرک دستی نیز می باشد و با آچار آلنی که به همراه اکچویتور ارائه گردیده قابلیت حرکت دستی را در شرایط که برق قطع باشد و یا بخواهیم شیر و اکچویتور را به صورت دستی کالیبره کنیم دارد.
نحوه عملکرد اکچویتور برقی
اکچویتور برقی ابزاری الکترومکانیکی است که جریان الکتریسته را به گشتاور تبدیل می نماید و بدین ترتیب با نصب این ابزار می توان در اتوماسیون صنعتی انواع شیرآلاتی که به صورت دستی عمل می کنند را به صورت برقی کنترل کرد. در ساختار این تجهیز برای رسیدن به سرعت دورانی لازم جهت انجام فرمان و کاهش سرعت چرخش بالا و آرام کردن حرکت باز و بسته شدن ولوها، از یک گیربکس استفاده می شود. وجود گیربکس موجب پایداری و دقت عملکرد اکچویتور می گردد. انواع مختلف عملگر برقی معمولا به دو صورت قطع و وصل و یا با هدف کنترل تدریجی جریان، شیرها را با ورودی سیگنال آنالوگ بین ۴ الی ۲۰ میلی آمپر معادل ۰ تا ۱۰ ولت، کنترل می کنند. کاربرد شیر موتوری در تمام فرایندهای صنعتی از جمله تصفیه خانه ها ، کارخانجات ، نیروگاهها، پتروشیمی ها ، پالایشگاها، سیستم های تهویه مطبوع ، فرایندهای هسته ای و خطوط انتقال سیال می باشد.
خرید اکچویتور برقی
بر این اساس که عملگر برقی نقشی حیاتی در کنترل و بازو بست جریان در خطوط حساس و پیچیده دارد، در خرید اکچویتور برقی و انتخاب این دستگاه چند پارامتر اصلی باید مورد توجه قرار گیرد.
- سایز و نوع شیر
- گشتاور تولیدی
- ولتاژ ورودی
- فشار جریان سیال درون خط
- شرایط محیطی سیستم
همانگونه که در خرید اغلب دستگاه ها، ویژگیها و مزایا و معایب آن نیز از فاکتورهای انتخاب به شمار می رود، در خرید اکچویتور برقی نیز مزایا و معایبی وجود دارد :
مزایا
- دارای قابلیت تغییر سرعت موتور به کمک گیربکس و رسیدن به سرعت مطلوب
- موتور الکتریکی را می توانید به سادگی در سیستم کنترلی مدیریت کنید.
- عدم ایجاد آلودگی و یا رطوبت در محیط
- تامین انرژی ساده
- عدم ایجاد نوسان در خروجی
- دارای طراحی های فشرده و کوچک
معایب
- قیمت نسبتا بالا
- در صورت قطع انرژی الکتریکی در همان وضعیت باقی می مانند.
شیرالات قابل استفاده با اکچویتور برقی یا عملگر برقی:
در سیستم اتوماسیون صنعتی و در خطوطی که برای کنترل و بازو بست جریان در آن از نیروی انسانی استفاده نمیشود، برای انتخاب و خرید اکچویتور برقی مناسب برای شیر پروانه ای پارامترهایی نظیر گشتاور شیر، دمای سیال،سایز، غلظت سیال،خورندگی سیال و فشار کاری سیال را باید به صورت تخصصی در نظر گرفت.

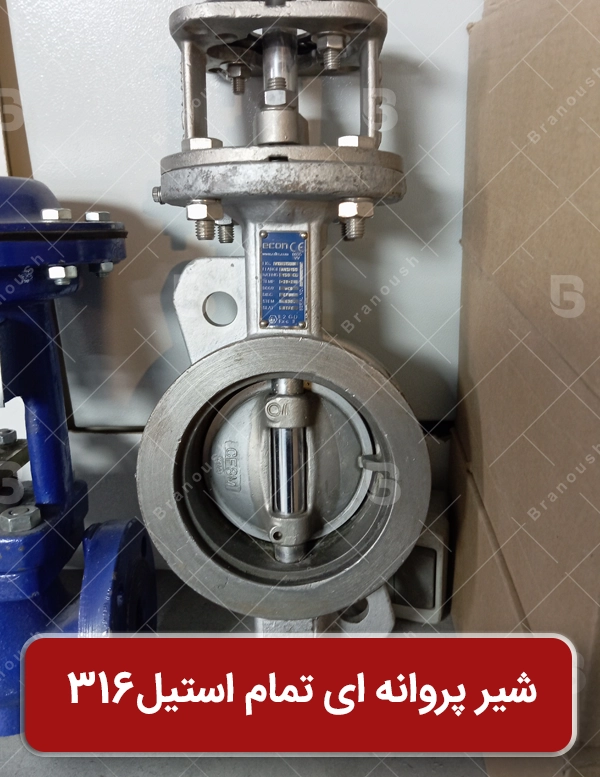

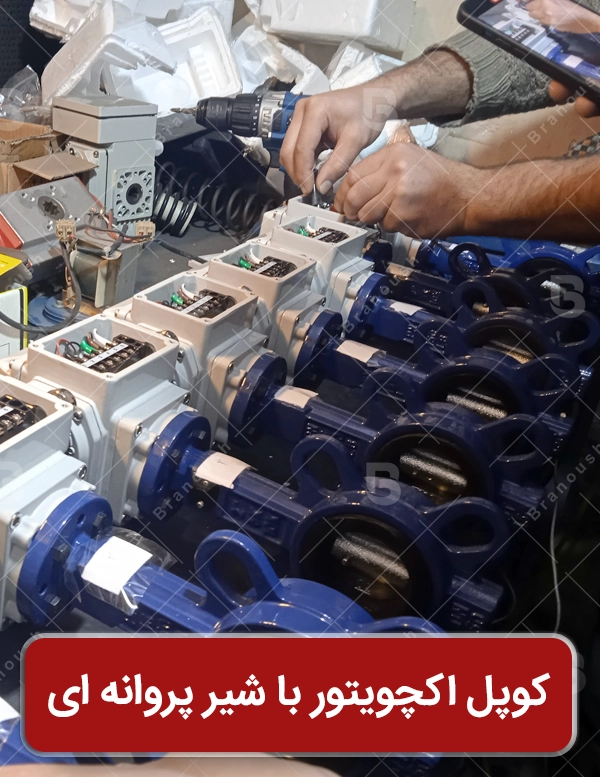

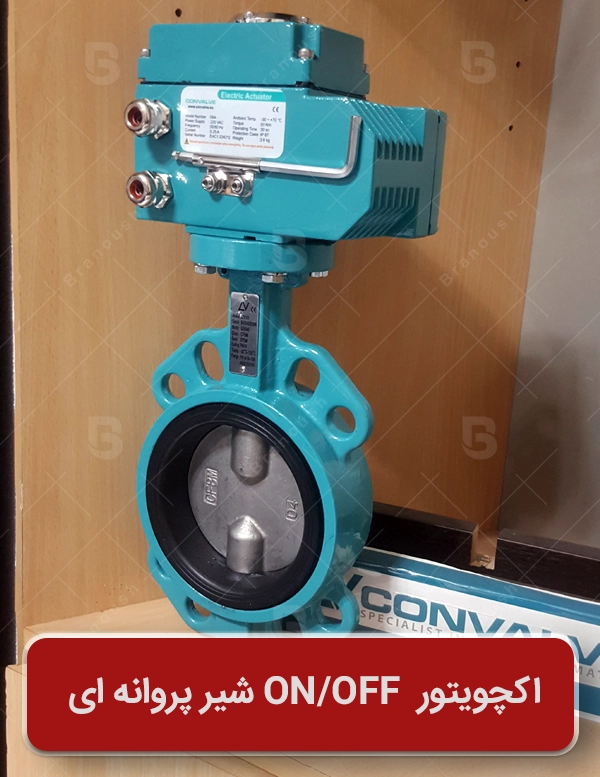

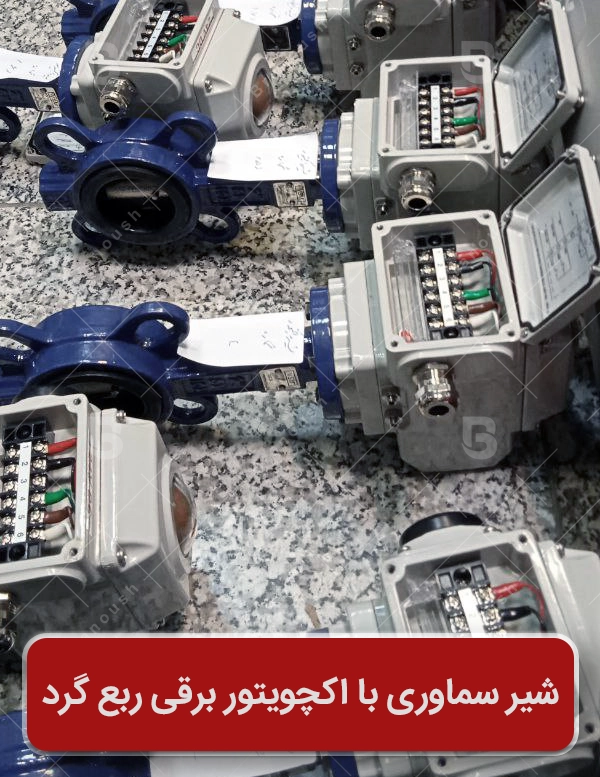

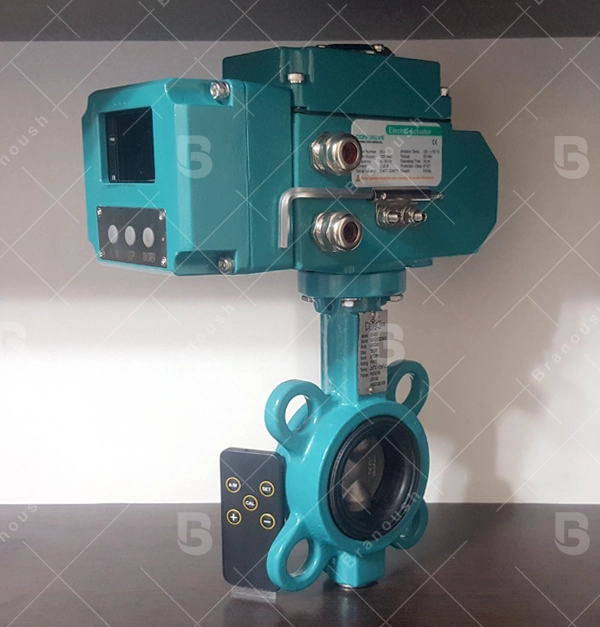

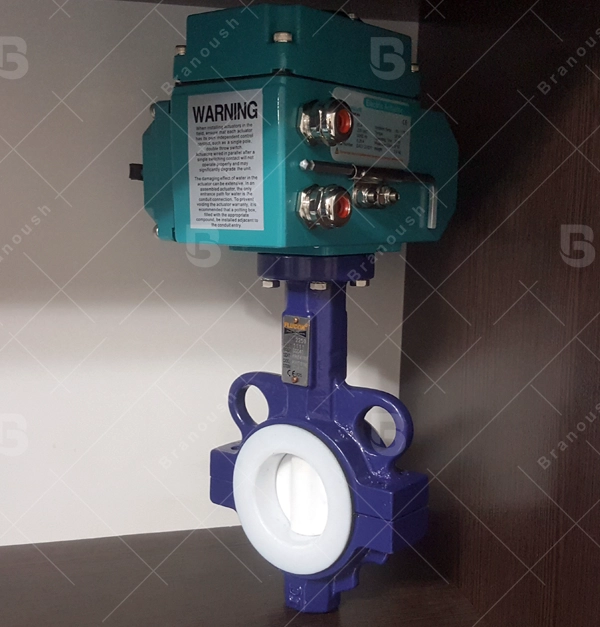

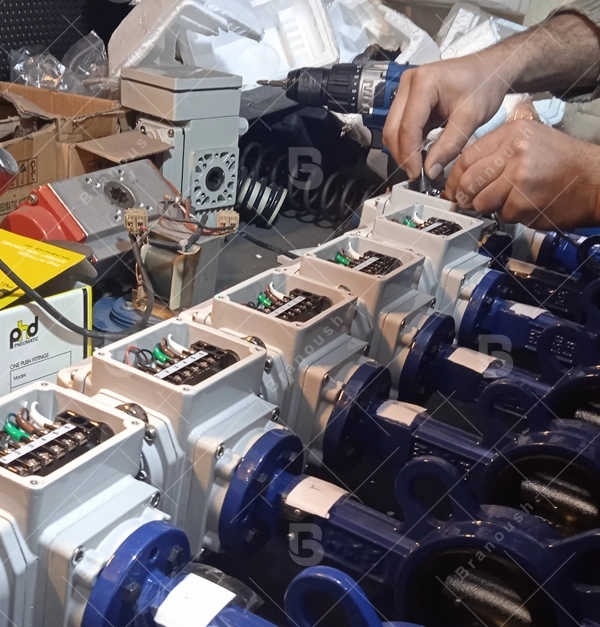

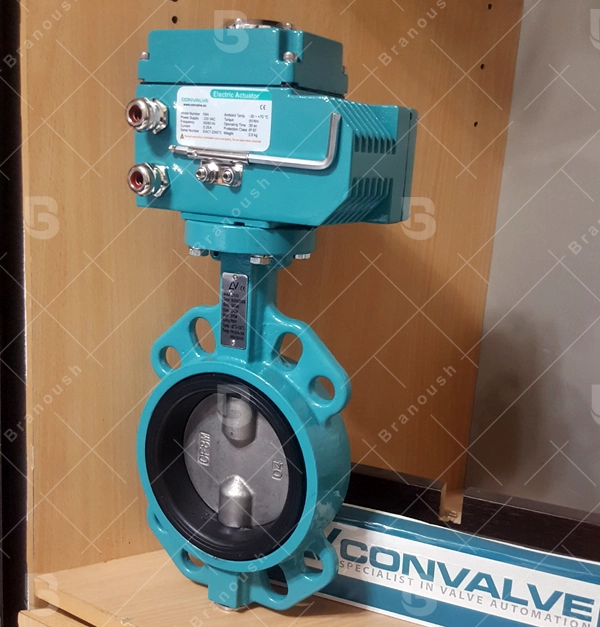

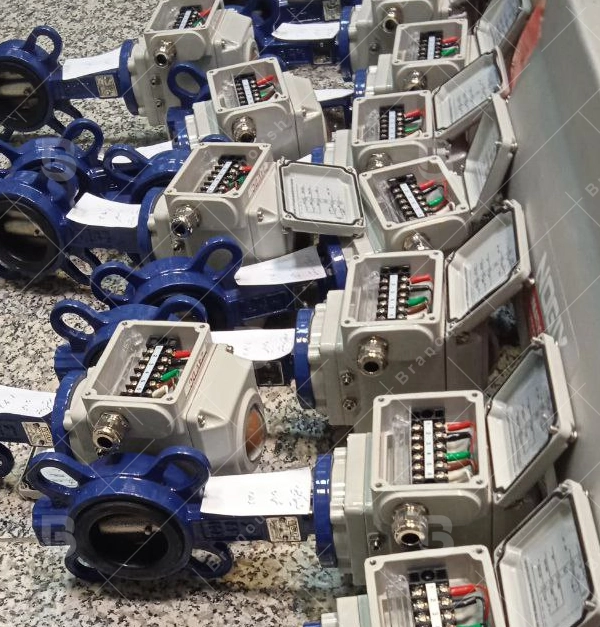

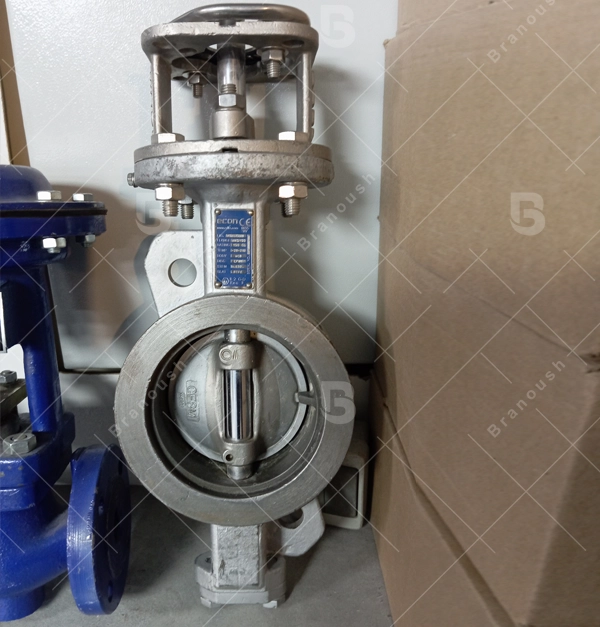

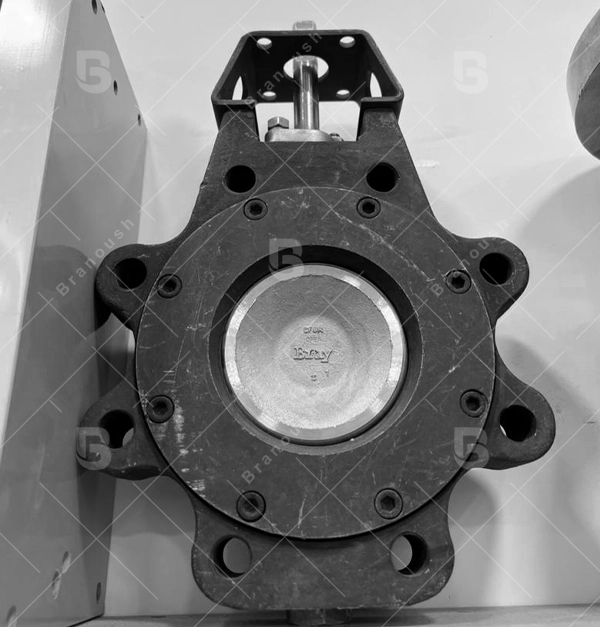

شیر پروانه ای با اکچویتور برقی :
شیر پروانه ای از انواع شیرآلات صنعتی پرکاربرد است که در آن یک دیسک دایره شکل با چرخش باعث کنترل و یا بستن مسیر سیالات می شود. این نوع شیرغالبا در مسیر سیالات با چگالی بالا و مایعات غلیظ به کار گرفته میشود. ویژگیهای این نوع شیر به کاربرد ، محیط کاری و همچنین نوع سیالی که با آن در ارتباط است بستگی دارد.

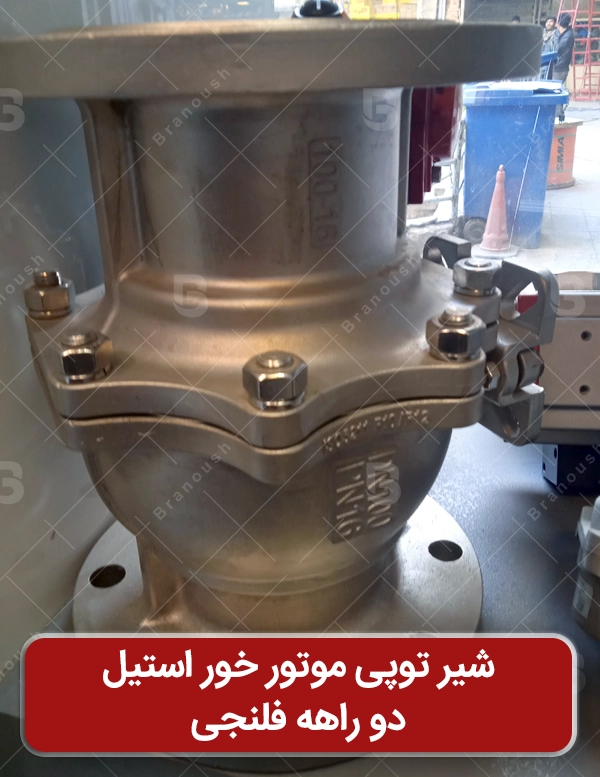

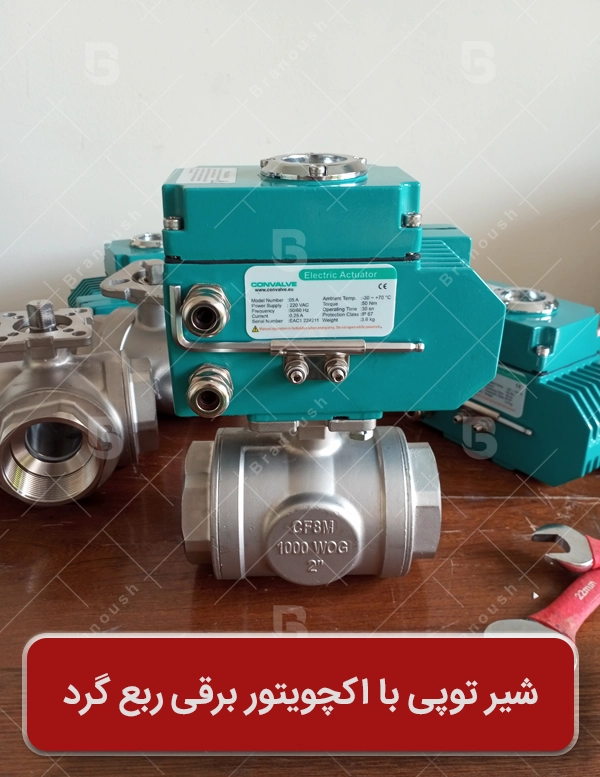

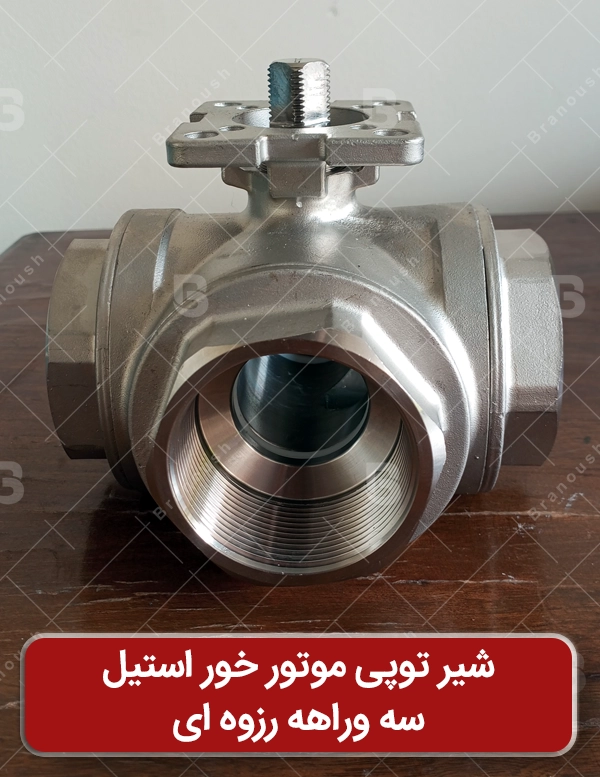

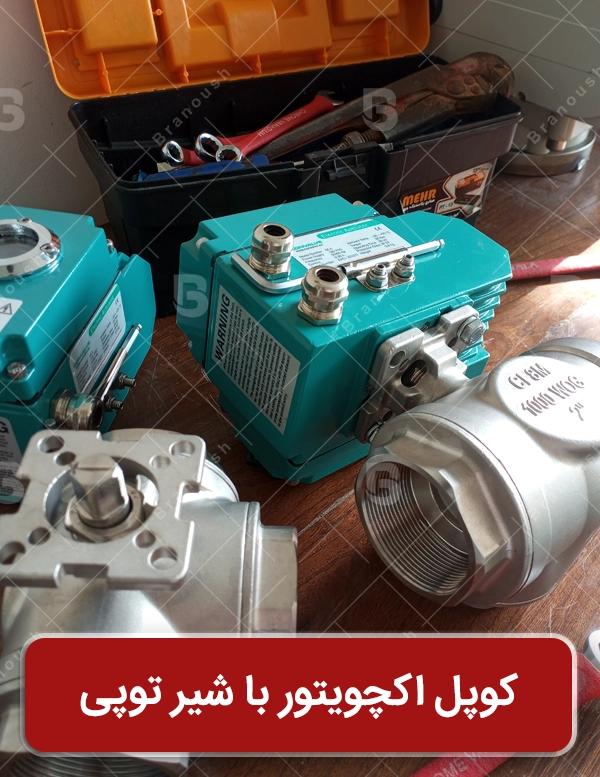

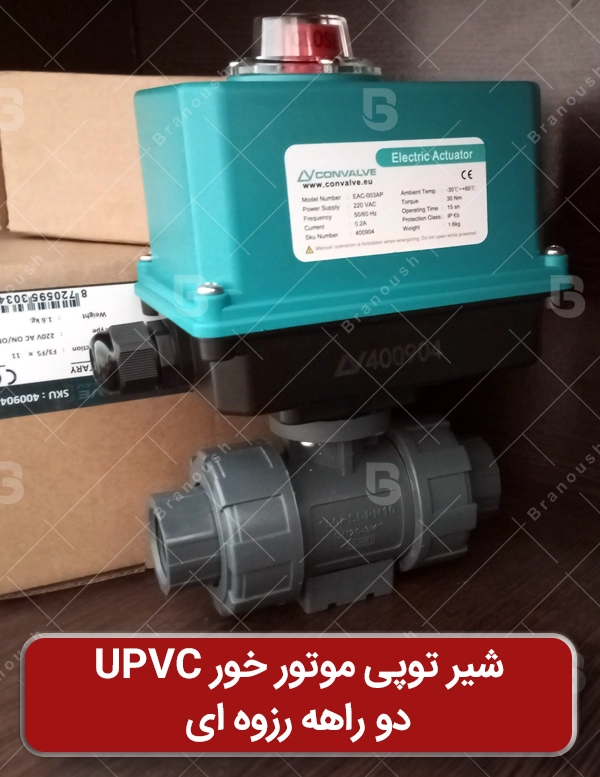

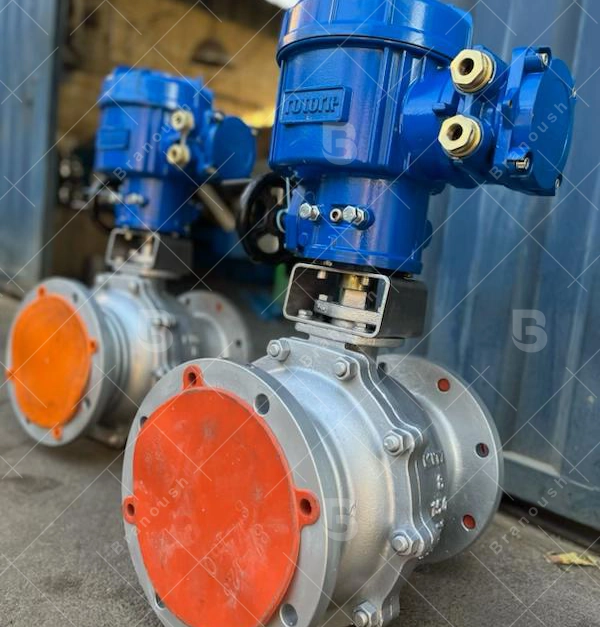

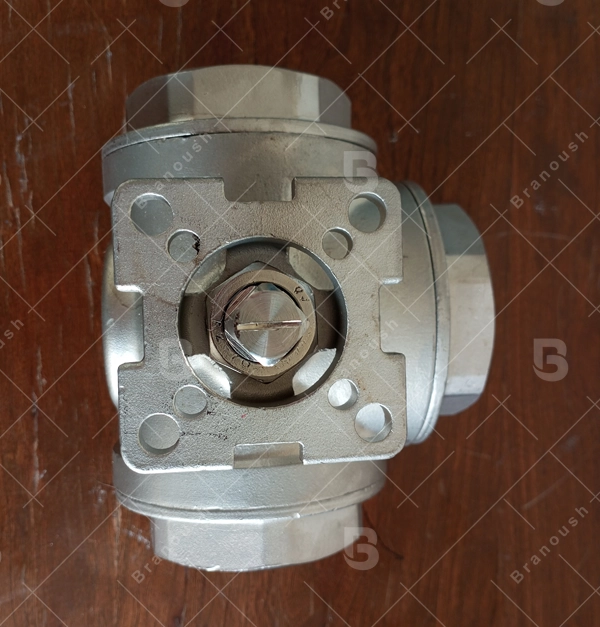

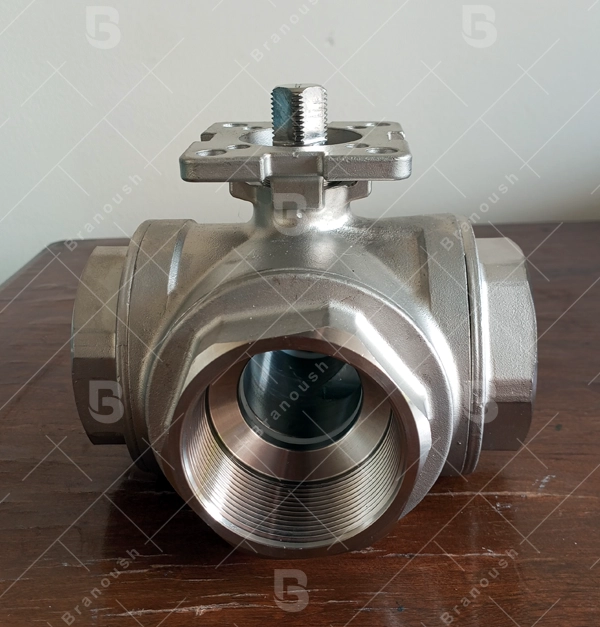

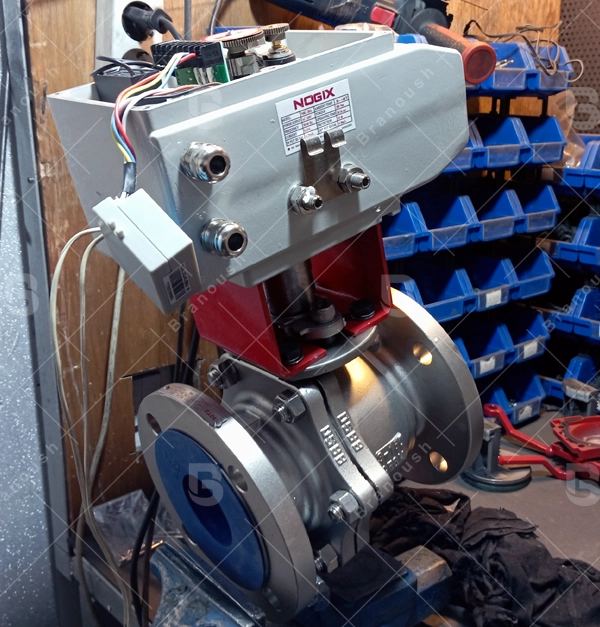

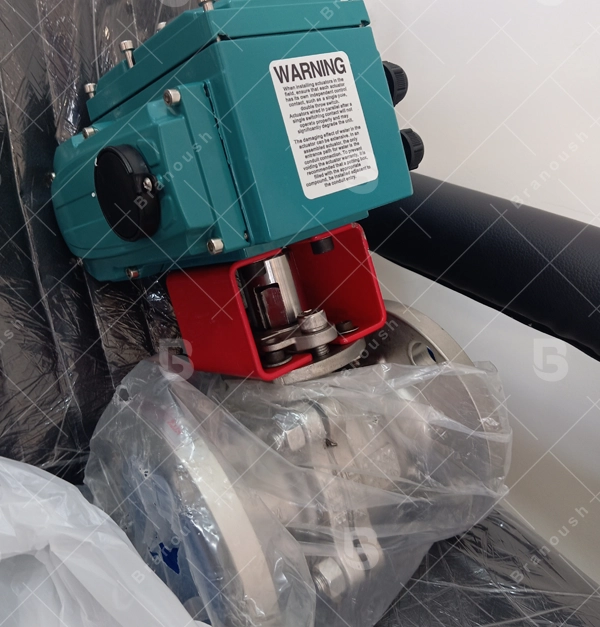

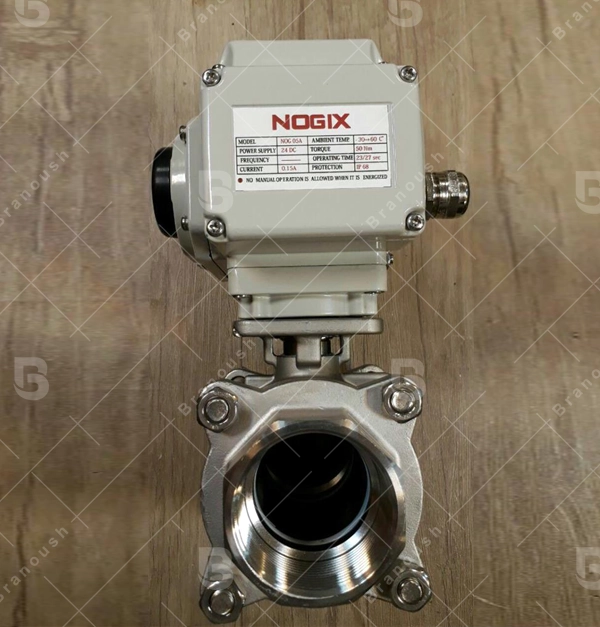

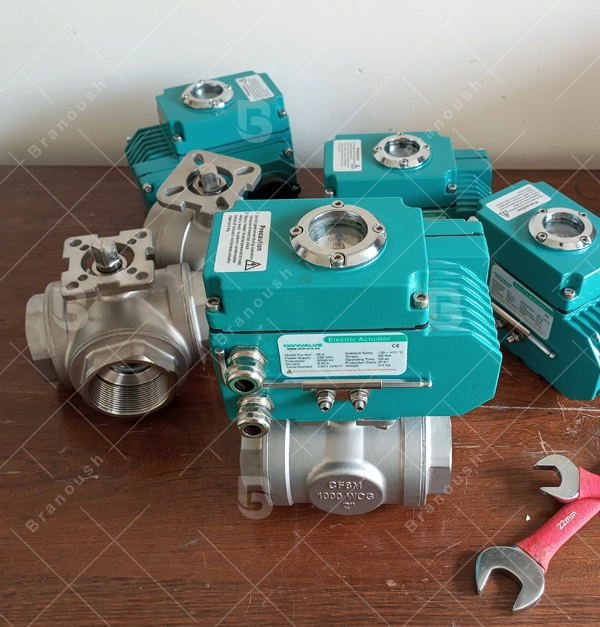

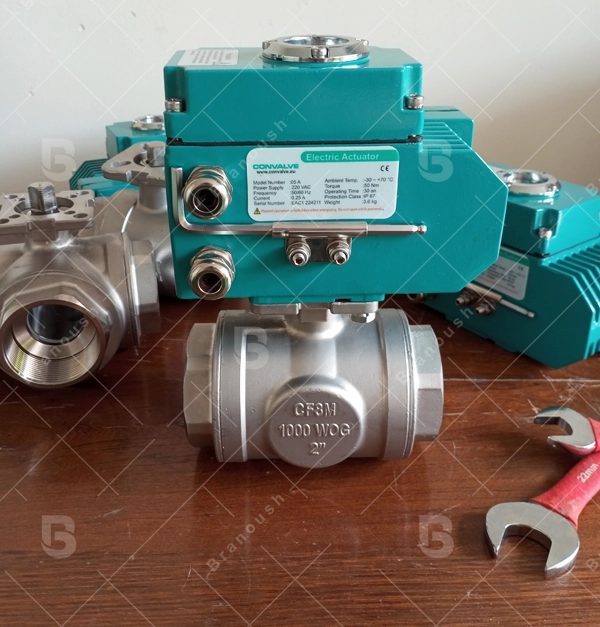

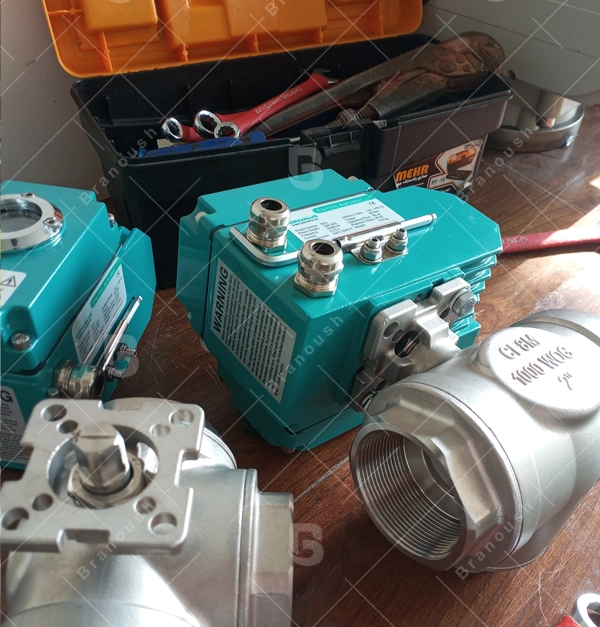

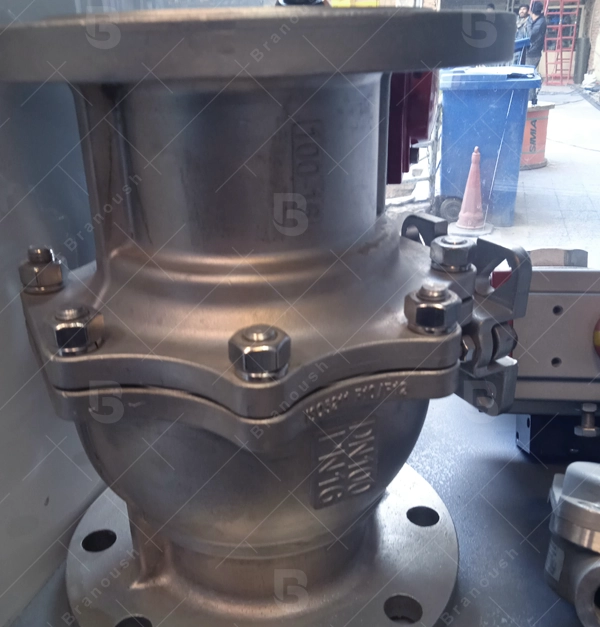

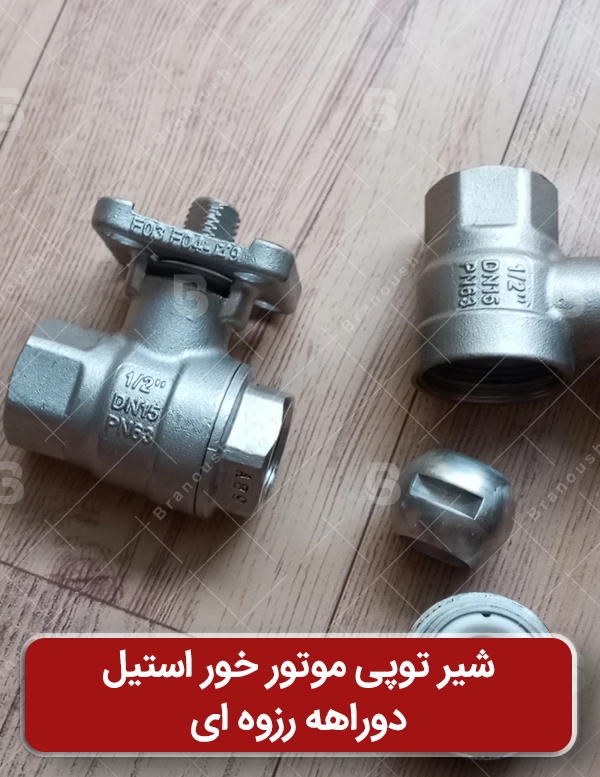

شیر توپی یا بال ولو با اکچویتور برقی:
شیر توپی یا بال ولو نوعی از شیرهای صنعتی ربع گرد است که در آن یک گوی نقش مسدودکننده مسیر جریان سیال عبوری را برعهده دارد. انواع مختلف شیر توپی در صنایع مختلف نظیر دارویی، نساجی، خودروسازی، پلاستیک و همچنین سیستم های آب و فاضلاب به کار گرفته می شوند.

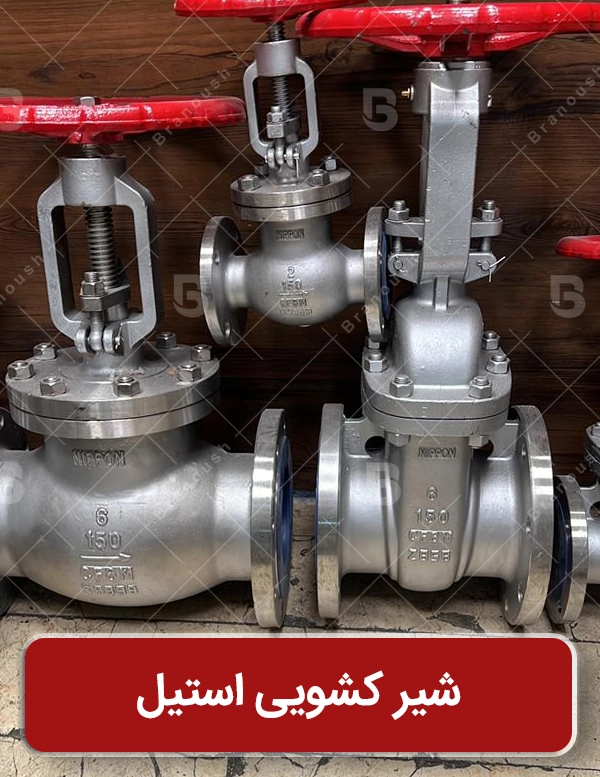

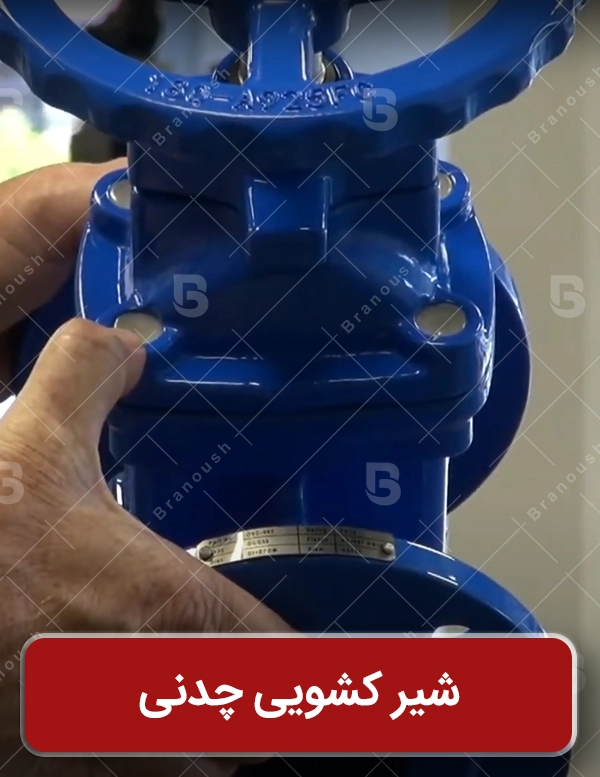

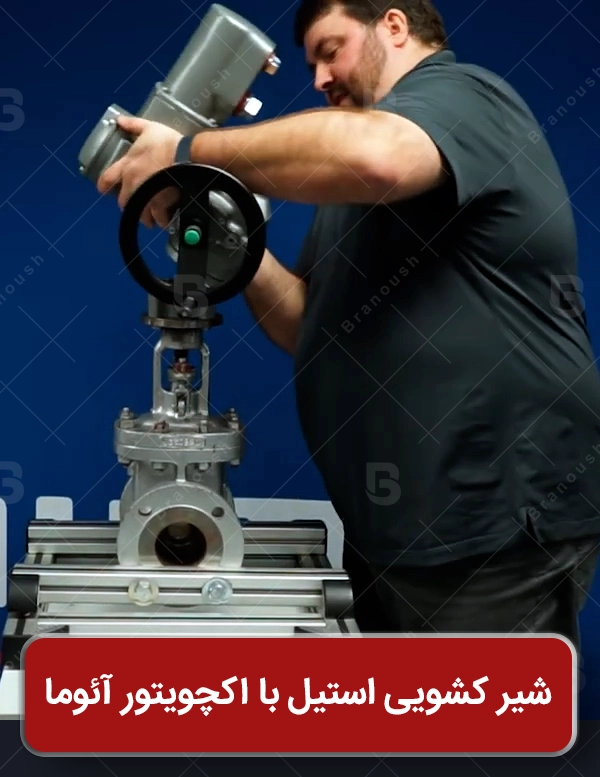

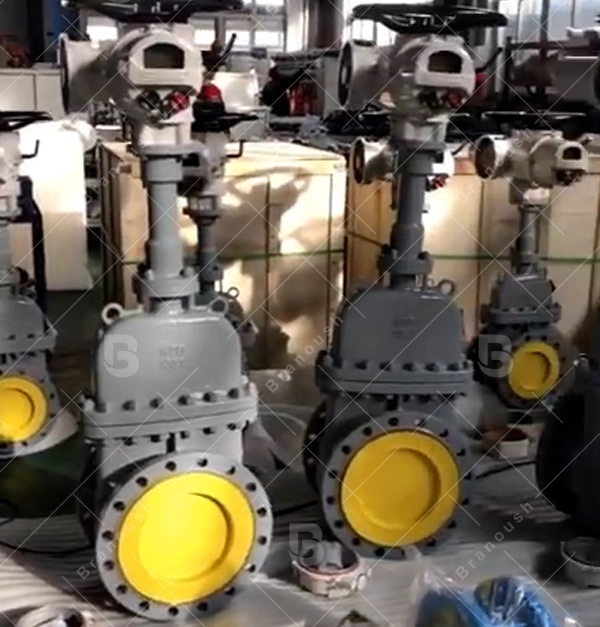

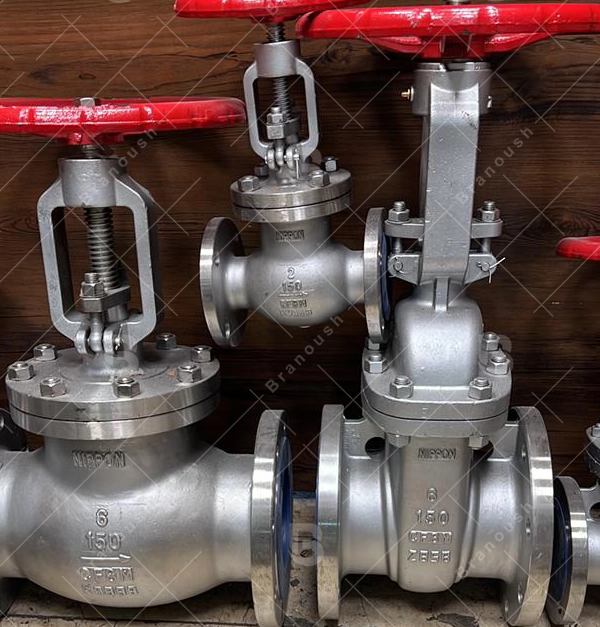

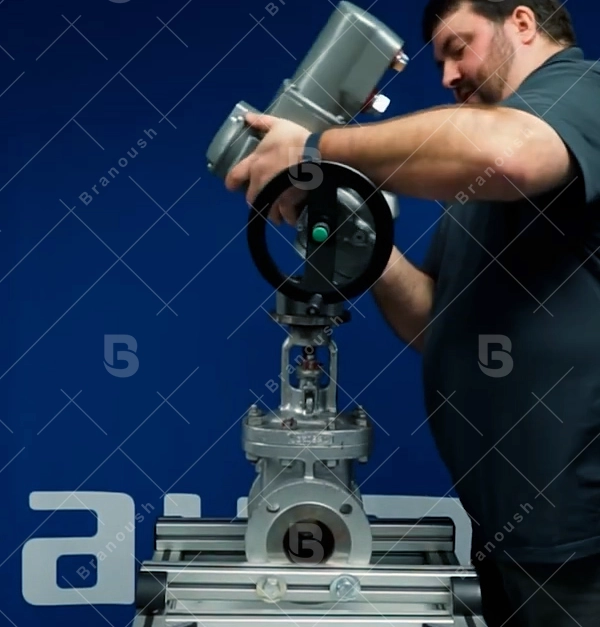

شیر کشویی با اکچویتور برقی:
در پیکربندی و ساختار شیر کشویی یا دروازه ای از یک دریچه دایره ای برای باز و بست جریان سیال بهره گرفته شده است. غالبا انواع شیرکشوئی در حالت نیمه باز دچار مشکل خواهند شد. این شیر بطور معمول در باز و بست مسیر سیالات غلیظ و با چگالی بالا عملکرد مناسب دارد. بیشترین کاربرد انواع مختلف این شیر در خطوط صنعتی مختلف نظیر پالایشگاه ها، مجتمع های پتروشیمی، نیروگاه ها،مجتمع های پتروشیمی و تاسیسات دریایی می باشد.

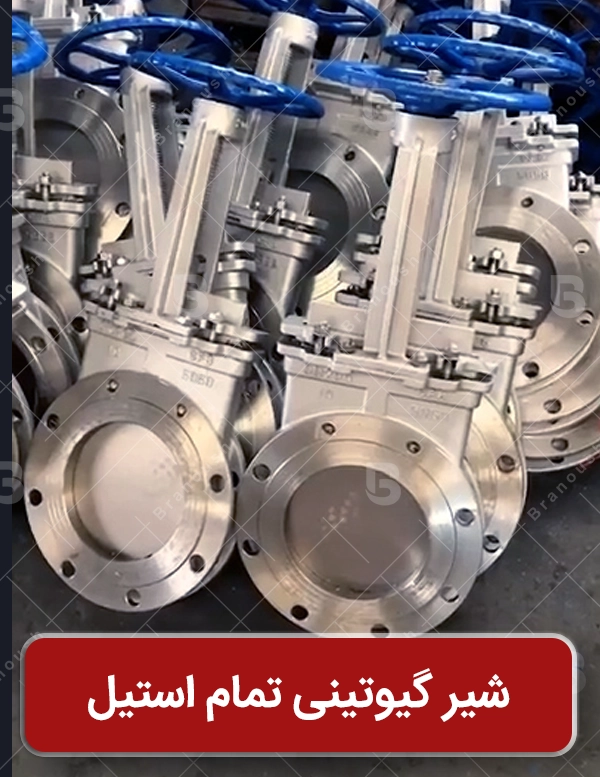

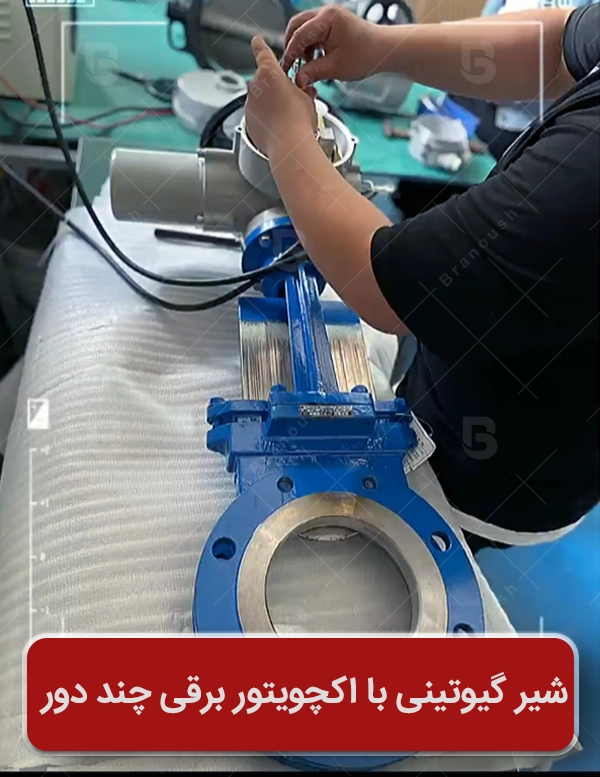

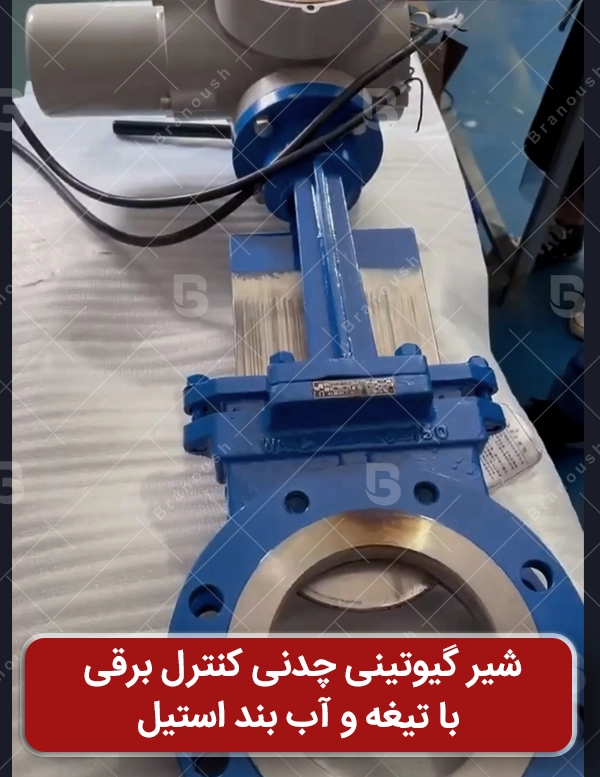

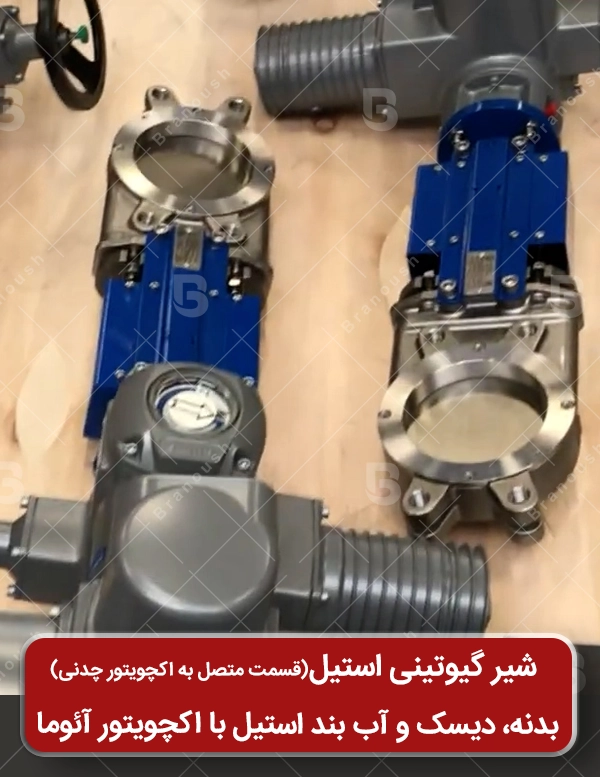

شیر گیوتینی با اکچویتور برقی:
شیر گیوتینی آن دسته از شیرهای صنعتی با عملکرد تدریجی است که یک تیغه عمودی در ساختمان داخلی شیر نقش کنترل کننده مسیر عبور جریان را برعهده دارد. این نوع شیر ها در انتقال سیالات دارای ذرات جامد مورد استفاده قرار میگیرند و در صنایع کاغذ سازی، صنایع غذایی و سیمان و آب و فاضلاب می توان از آنها را به کار گرفت.

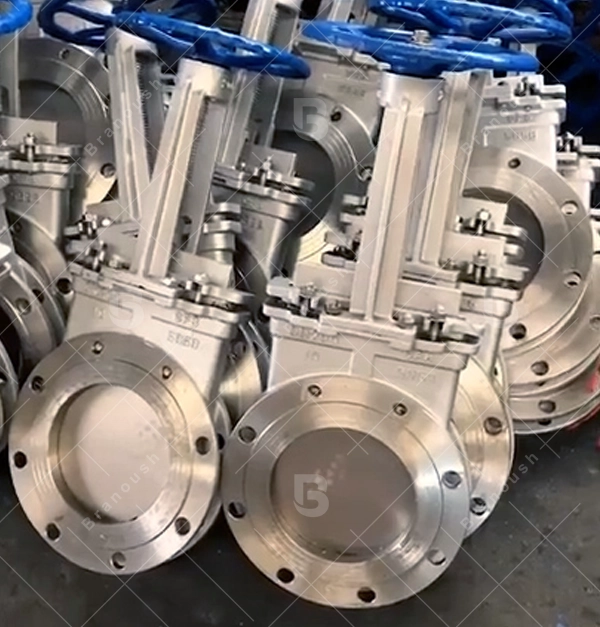

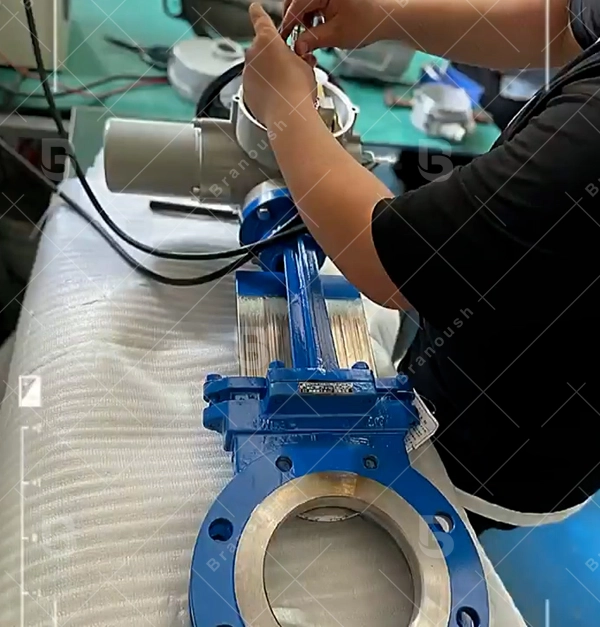

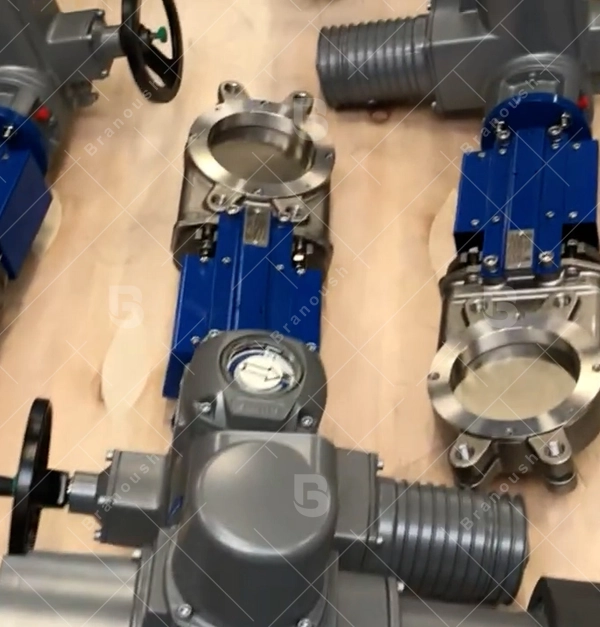

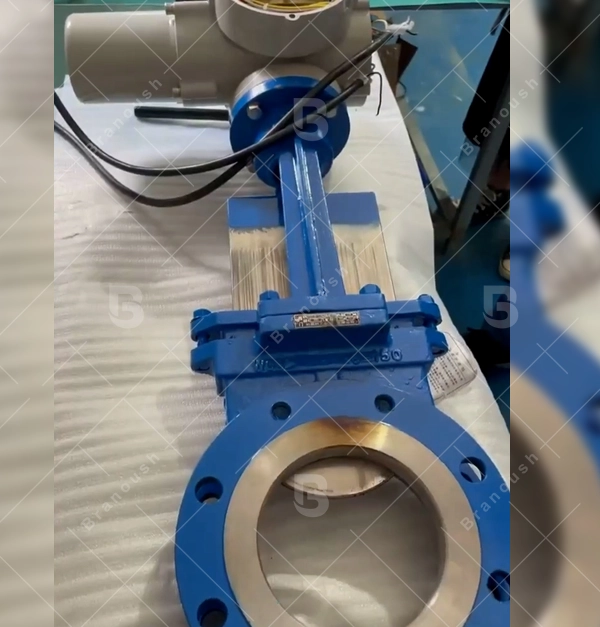

شیر چاقویی یا نایف ولو با اکچویتور برقی:
نایف ولو ها در ظاهر به شیر پروانه ای شبیه هستند و عملکرد آنها باز و بست و همچنین کنترل جریان می باشد. این شیر در مسیر سیالات مایع ، جامد و همچنین سیالاتی همانند لجن که مقدار زیادی جامدات دارند به کار گرفته می شود.
شیر سوزنی با اکچویتور برقی:
در شیرهای سوزنی یا نیدل ولوها کنترل جریان سیال به واسطه یک قطعه سوزنی که توسط رزوه های طراحی شده بر روی آن حرکت میکند،کنترل میکند. این نوع از شیرها به دلیل کنترل دقیق جریان در تمامی موارد کنترل سیالات کاربرد دارد که از پر کاربردترین آن ها در سیالات گاز است.
دمپر ها و دریچه ها با اکچویتور برقی:
جریان داشتن هوا در یک محیط بسیار مورد توجه و مهم است. دمپر یک دریچه یا صفحه ای است که جریان هوا را در کنترل کننده های هوا، دودکش ها و در کل تجهیزات انتقال دهنده هوا کنترل و یا قطع و مسدود می کند. با نصب انواع اکچویتور برقی روی این دمپر و دریچه ها بازو بست کامل و تدریجی صورت می گیرد.
قیمت اکچویتور برقی
انواع مختلف اکچویتور برقی با عملکرد متفاوت در بازار موجود است. به طور کلی از لحاظ دو رده بندی مختلف می توان قیمت اکچویتور برقی را مورد بررسی قرار داد : رده اول که مربوط به برند های اروپایی است که از سطح کیفیت بالا و همچنین قیمت بالاتری نسبت به برند های دیگر برخوردار هستند و برند های ترکیه ای و چینی نیز در رده دوم قرار می گیرند که عموما قیمت اکچویتور برقی در مقایسه با محصولات اروپائی در این برندها مناسب تر است و همچنین سطح کیفی پایین تری نسبت به برندهای اروپایی دارند. همانند دیگر محصولات صنعتی و الکتریکی ، قیمت اکچویتور برقی نیز از پارامترهای مختلفی نظیر برند،نحوه عملکرد،مدل و جنس تاثیر می گیرد. همچنین نحوه عملکرد این تجهیز حالت کنترل تدریجی، حالت کنترل دستی، دارا بودن گشتاور قوی و… بر قیمت اکچویتور برقی اثرگذار است. درصورتی که نیاز به مشاوره فنی، خرید و یا بررسی قیمت اکچویتور برقی دارید از طریق دیدگاه ها در همین صفحه و یا راه های ارتباطی با ما در تماس باشید.
