آی تو پی -پوزیشنر الکترو پنوماتیک - سامسون - فیشر - نوجیکس -YTC1000
به مرکز تخصصی فروش انواع پوزیشنرهای الکترو پنوماتیک و تجهیزات مربوطه خوش آمدید
پوزیشنر شیر کنترلی (Valve Positioner)
مغز هوشمند و قلب دقیق سیستم کنترل فرآیند شما
پوزیشنر، پیشرفتهترین دستگاه کنترل موقعیت شیرهای کنترلی است که تضمین میکند شیر شما دقیقاً در همان درصدی که کنترلروم دستور میدهد باز یا بسته شود؛ حتی در حضور فشار بالا، اصطکاک شدید، تغییرات دما یا وزن زیاد استم.
چرا پوزیشنر انتخاب حرفهایهاست؟
- دقت فوقالعاده بالا (تا ۰٫۱٪)
- حذف کامل هیسترزیس و ددبند
- پاسخ سریع و پایدار حتی در شیرهای بزرگ و سنگین
- کاهش چشمگیر مصرف هوای مصرفی (تا ۹۰٪ صرفهجویی)
- قابلیت تنظیم منحنی مشخصه شیر (Linear, Equal %, Quick Open و سفارشی تا ۳۰ نقطه)
- امکان Split-Range و کنترل همزمان چند شیر با یک سیگنال
- تشخیص هوشمند عیوب (اصطکاک، نشتی هوا، گرفتگی پکینگ، خرابی فنر و …)
- ارتباط دیجیتال HART, Foundation Fieldbus, Profibus PA و Modbus
خدمات برانوش: تضمین کیفیت و پشتیبانی برای کنترل ولو پنوماتیک
برانوش نه تنها محصولات را عرضه میکند، بلکه یک شریک کامل برای پروژههای صنعتی شماست. خدمات ما شامل:
- گارانتی معتبر با کد رهگیری: صدور برگه گارانتی با شماره سریال محصول برای پیگیری آسان.
- کنترل کیفیت توسط صنعت بان: بررسی دقیق محصولات برای اطمینان از استانداردهای جهانی.
- پشتیبانی فنی و مهندسی: مشاوره تخصصی، تعمیرات حرفهای و تعویض قطعات یدکی با سرعت بالا.
این خدمات، اعتماد شما را به کنترل ولو پنوماتیک برانوش افزایش میدهد و ریسکهای عملیاتی را کاهش میدهد.
راهنمای انتخاب بهترین پوزیشنر الکترو پنوماتیک: از اصول تا کاربردهای پیشرفته
در صنایع مدرن مانند نفت و گاز، پتروشیمی، آب و فاضلاب، داروسازی و تولید، کنترل دقیق جریان سیالات حیاتی است. پوزیشنر الکترو پنوماتیک (Electro-Pneumatic Positioner) یکی از کلیدیترین تجهیزات ابزار دقیق برای دستیابی به این دقت است. این دستگاه سیگنال الکتریکی (معمولاً ۴-۲۰ میلیآمپر) را به سیگنال پنوماتیک تبدیل کرده و موقعیت شیر کنترلی را با دقت بالا تنظیم میکند.
در این راهنما، از اصول کار پوزیشنر الکترو پنوماتیک شروع میکنیم و به نکات انتخاب بهترین مدل، برندهای معتبر و کاربردهای پیشرفته میرسیم. اگر به دنبال خرید یا ارتقای سیستم کنترلی خود هستید، این مطلب به شما کمک میکند تصمیم آگاهانه بگیرید.
پوزیشنر الکترو پنوماتیک چیست و چگونه کار میکند؟
پوزیشنر الکترو پنوماتیک ترکیبی هوشمند از فناوری الکتریکی و پنوماتیک است. این دستگاه روی اکچویتور پنوماتیک (محرک) شیر کنترلی نصب میشود و وظیفه اصلی آن، تنظیم دقیق موقعیت استم (ساقه) شیر بر اساس سیگنال ورودی از کنترلر (مانند PLC یا DCS) است.
وظیفه های اصلی:
- دریافت سیگنال الکتریکی (۴-۲۰ mA یا ۰-۱۰ VDC).
- تبدیل آن به فشار پنوماتیک از طریق مبدل I/P (Current to Pressure).
- مقایسه موقعیت واقعی شیر (با فیدبک مکانیکی یا سنسور) با موقعیت مورد نظر.
- تنظیم فشار هوا به اکچویتور برای رسیدن به موقعیت دقیق (با کاهش خطاهایی مانند هیسترزیس و اصطکاک).
این فرآیند باعث پاسخ سریع، پایداری بالا و کنترل دقیق میشود – حتی در شرایط فشار دیفرانسیل بالا یا محیطهای خشن.

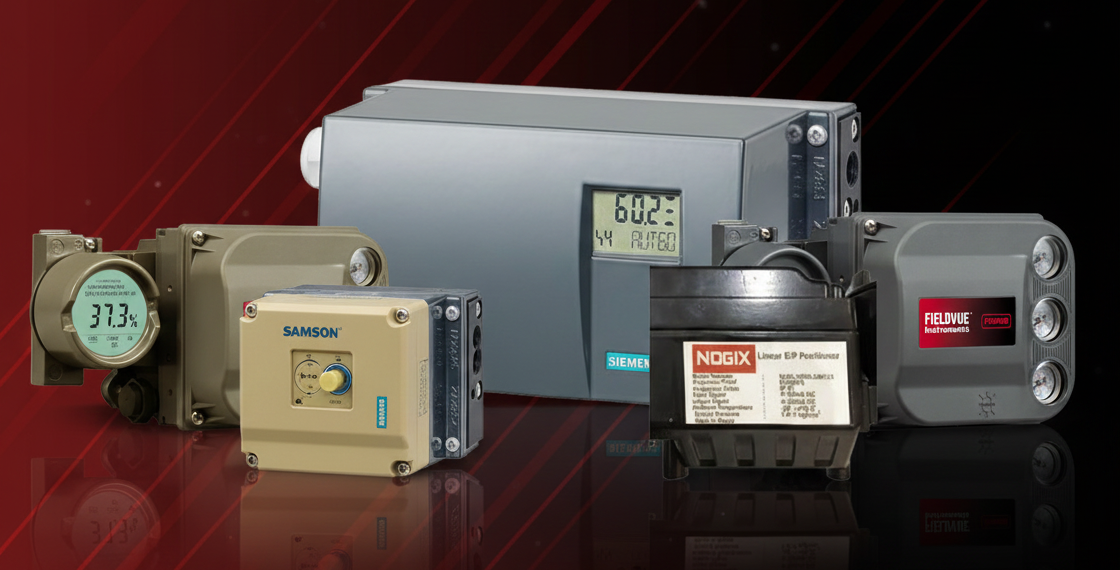

برند های مختلف پوزیشنر الکترو پنوماتیک
انتخاب نوع پوزیشنر الکترو پنوماتیک
انواع گلوب ولوهای کنترلی پنوماتیک: دوراهه، سهراهه و کاربردهای صنعتی
پس از آشنایی با اصول کار و مزایای پوزیشنر الکترو پنوماتیک، قدم بعدی انتخاب نوع مناسب پوزیشنر بر اساس نیازهای پروژه است. پوزیشنرها در انواع مختلفی عرضه میشوند که هر کدام مزایا، محدودیتها و کاربردهای خاص خود را دارند. انتخاب اشتباه میتواند منجر به کاهش دقت، افزایش هزینههای نگهداری یا ناسازگاری با سیستم کنترل شود.
در ادامه، انواع اصلی پوزیشنرها را بررسی میکنیم و راهنمایی میکنیم که در چه شرایطی کدام نوع بهترین انتخاب است.
انواع اصلی پوزیشنرهای شیر کنترلی
- پوزیشنر پنوماتیک (Pneumatic Positioner)
- سیگنال ورودی: پنوماتیک (معمولاً ۳-۱۵ psi یا ۰.۲-۱ bar).
- مزایا: ساده، بدون نیاز به برق، مناسب برای محیطهای خطرناک (Explosion-Proof طبیعی)، هزینه اولیه پایین، مصرف انرژی صفر.
- معایب: دقت کمتر در مسافتهای طولانی سیگنال، حساس به تغییرات فشار هوا، عدم سازگاری مستقیم با سیستمهای دیجیتال مدرن.
- بهترین کاربرد: سیستمهای قدیمی، محیطهای کاملاً پنوماتیک، یا جایی که برق ممنوع است (مانند برخی zones در صنایع نفت و گاز).
- پوزیشنر الکترو پنوماتیک (Electro-Pneumatic Positioner)
- سیگنال ورودی: الکتریکی (۴-۲۰ mA) + خروجی پنوماتیک.
- مزایا: دقت بالا، پاسخ سریع، سازگاری عالی با PLC/DCS مدرن، کاهش اثرات اصطکاک و هیسترزیس.
- معایب: نیاز به منبع برق، پیچیدگی بیشتر نسبت به نوع پنوماتیک.
- بهترین کاربرد: اکثر صنایع مدرن مانند پتروشیمی، آب و فاضلاب، و تولید – جایی که سیگنالهای الکتریکی استاندارد هستند.
- پوزیشنر هوشمند/دیجیتال (Smart/Digital Positioner)
- سیگنال ورودی: ۴-۲۰ mA + پروتکلهای دیجیتال مانند HART، Foundation Fieldbus، Profibus PA.
- مزایا: diagnostics پیشرفته (خودتشخیصی عیوب)، کالیبراسیون خودکار، فیدبک دیجیتال موقعیت، پیشبینی نگهداری، تنظیم پارامترها از راه دور، ثبت دادهها.
- معایب: هزینه بالاتر، نیاز به دانش فنی بیشتر برای راهاندازی.
- بهترین کاربرد: سیستمهای پیشرفته با تمرکز روی Industry 4.0، کاهش downtime، و بهینهسازی فرآیند (مانند نیروگاهها، داروسازی و صنایع غذایی).
جدول مقایسه سریع انواع پوزیشنر
| ویژگی | پنوماتیک | الکترو پنوماتیک | هوشمند/دیجیتال |
| سیگنال ورودی | ۳-۱۵ psi | ۴-۲۰ mA | ۴-۲۰ mA + دیجیتال |
دقت و پایداری | متوسط | بالا | بسیار بالا |
diagnostics | ندارد | محدود | پیشرفته (خودتشخیصی) |
هزینه اولیه | پایین | متوسط | بالا |
سازگاری با سیستم مدرن | پایین | بالا | عالی |
مناسب محیط خطرناک | عالی | خوب (با گواهی) | خوب (با گواهی) |
نکات نهایی برای انتخاب نوع پوزیشنر
- اگر سیستم کنترل شما کاملاً پنوماتیک است → پنوماتیک انتخاب کنید.
- اگر از سیگنالهای آنالوگ ۴-۲۰ mA استفاده میکنید و نیاز به دقت بالا دارید → الکترو پنوماتیک بهترین گزینه است.
- اگر به نگهداری پیشبینیکننده، ادغام با SCADA یا کاهش هزینههای بلندمدت فکر میکنید → به سراغ نوع هوشمند بروید.
در نهایت، انتخاب نوع پوزیشنر به بودجه، سطح اتوماسیون کارخانه و الزامات ایمنی بستگی دارد. تیم فنی ما میتواند با بررسی مشخصات پروژهتان، بهترین نوع را پیشنهاد دهد.
پوزیشنرهای الکترو پنوماتیک سامسون (SAMSON): کیفیت آلمانی در کنترل دقیق
گر به دنبال پوزیشنرهایی با کیفیت ساخت بالا، دوام طولانی و diagnostics پیشرفته هستید، برند SAMSON آلمان یکی از بهترین انتخابها در بازار جهانی و ایران است. شرکت SAMSON بیش از ۱۰۰ سال تجربه در تولید تجهیزات ابزار دقیق و شیرهای کنترلی دارد و پوزیشنرهای آن به دلیل دقت بالا، سازگاری با محیطهای صنعتی سخت و ادغام آسان با سیستمهای اتوماسیون مدرن، در صنایع نفت و گاز، پتروشیمی، نیروگاهها و داروسازی ایران بسیار محبوب هستند.
سری اصلی پوزیشنرهای الکترو پنوماتیک SAMSON، سری ۳۷۳۰ است که مدلهای متنوعی برای نیازهای مختلف ارائه میدهد. این سری با ویژگیهایی مانند EXPERTplus diagnostics (تشخیص عیوب پیشرفته شیر)، پروتکل HART و قابلیت کالیبراسیون خودکار، استاندارد جدیدی در کنترل موقعیت شیر تعریف کرده است.
مدلهای برجسته پوزیشنر SAMSON
- Type 3730-3
- الکترو پنوماتیک با HART communication.
- diagnostics پایه EXPERTplus برای نظارت بر وضعیت شیر.
- مناسب برای اکثر کاربردها، با گواهیهای ضد انفجار (ATEX/IECEx).
- مزایا: پاسخ سریع، مصرف هوای کم، نصب آسان روی شیرهای خطی و چرخشی.
- Type 3731-3
- نسخه هوشمندتر با diagnostics پیشرفتهتر و پروتکلهای دیجیتال.
- ایدهآل برای سیستمهای Industry 4.0 و نگهداری پیشبینیکننده.
- Type 3725
- مدل کامپکت و اقتصادی برای کاربردهای سادهتر، با دقت بالا و نصب سریع.
علاوه بر این، مدلهای قدیمیتر مانند 4763 هنوز در بسیاری از پروژههای ایرانی محبوب هستند و به دلیل سادگی و دوام، گزینه خوبی برای سیستمهای آنالوگ محسوب میشوند.
مزایای پوزیشنرهای SAMSON
- diagnostics پیشرفته : تشخیص زودرس عیوب مانند نشتی، اصطکاک یا تغییر zero/span.
- نرمافزار TROVIS-VIEW: برای تنظیم، کالیبراسیون و تحلیل دادهها از راه دور.
- سازگاری گسترده: نصب روی اکچویتورهای تکاثره و دوبلاثره، شیرهای خطی (IEC 60534-6) و چرخشی (VDI/VDE 3845).
- دوام در محیطهای سخت: دمای کاری -۴۰ تا +۸۵ درجه، IP66/IP67، گواهیهای ایمنی SIL.
پوزیشنرهای الکترو پنوماتیک زیمنس (Siemens SIPART PS2): استاندارد جهانی دقت و هوشمندی
پوزیشنرهای الکترو پنوماتیک زیمنس (Siemens SIPART PS2): استاندارد جهانی دقت و هوشمندی
اگر به دنبال یکی از پرفروشترین و پیشرفتهترین پوزیشنرهای جهان هستید، سری SIPART PS2 شرکت Siemens آلمان بدون شک در صدر لیست قرار دارد. این پوزیشنر بیش از ۲۰ سال است که به عنوان مرجع صنعت ابزار دقیق شناخته میشود و در پروژههای بزرگ نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی و داروسازی در سراسر جهان (از جمله ایران) استفاده گستردهای دارد. SIPART PS2 با ترکیب دقت بالا، diagnostics فوقالعاده هوشمند و دوام در شرایط سخت، گزینهای ایدهآل برای کسانی است که به دنبال عملکرد بلندمدت و کاهش هزینههای نگهداری هستند.
ویژگیهای برجسته SIPART PS2
- diagnostics پیشرفته: تست عملکرد شیر (Valve Performance Test)، تشخیص زودرس عیوب مانند نشتی، اصطکاک، stick-slip یا تغییرات zero/span.
- پروتکلهای ارتباطی: ۴-۲۰ mA، HART، Profibus PA، Foundation Fieldbus – کاملاً سازگار با سیستمهای DCS/PLC مدرن.
- کالیبراسیون آسان: خودکار با یک دکمه (one-button calibration) یا از راه دور با نرمافزار SIMATIC PDM.
- ساختار مقاوم: بدنه آلومینیومی یا استیل ضدزنگ، IP66، گواهیهای ضد انفجار (ATEX, IECEx, FM, CSA)، دمای کاری -۴۰ تا +۸۵ درجه.
- مصرف هوای بسیار کم: بهینهسازی شده برای کاهش هزینههای انرژی.
- سازگاری گسترده: برای اکچویتورهای خطی و چرخشی، تکاثره و دوبلاثره.
مدلهای اصلی SIPART PS2
- 6DR5xxx سری استاندارد
- مدلهای پایه با ۴-۲۰ mA یا HART.
- مناسب برای اکثر کاربردهای صنعتی با دقت بالا و هزینه مناسب.
- با پروتکل دیجیتال (Profibus/Foundation Fieldbus)
- ایدهآل برای سیستمهای هوشمند و Industry 4.0.
- نسخههای Explosion-Proof یا Intrinsically Safe
- برای مناطق خطرناک Zone 1/2 یا Division 1.
چرا SIPART PS2 زیمنس را انتخاب کنیم؟
در مقایسه با رقبا، SIPART PS2 بیشترین فروش جهانی را دارد و دلیلش واضح است: قابلیت اطمینان بالا، diagnostics منحصربهفرد که downtime را تا حد زیادی کاهش میدهد و پشتیبانی عالی زیمنس در ایران. این پوزیشنر نه تنها دقت کنترل را افزایش میدهد، بلکه با پیشبینی عیوب، هزینههای تعمیر و نگهداری را به طور چشمگیری پایین میآورد.
برای اطلاعات کاملتر شامل کاتالوگهای فارسی/انگلیسی، لیست مدلها با کد دقیق، قیمت روز، مقایسه فنی و مشاوره انتخاب مدل مناسب پروژهتان، به صفحه تخصصی محصولات زیمنس (SIPART PS2) سایت ما مراجعه کنید:
پوزیشنرهای الکترو پنوماتیک کانولو (Convalve): گزینه اقتصادی و قابل اعتماد برای کنترل دقیق
اگر به دنبال پوزیشنرهایی با قیمت مناسب، نصب آسان و عملکرد قابل اطمینان در کاربردهای صنعتی هستید، برند Convalve (کانولو) ترکیه یکی از گزینههای محبوب و پرفروش در بازار ایران و منطقه است. این برند با تمرکز روی تجهیزات پنوماتیک و اکچویتورها، پوزیشنرهای الکترو پنوماتیک روتاری و خطی تولید میکند که برای کنترل دقیق شیرهای پروانهای، بال ولو و دیگر شیرهای کنترلی ایدهآل هستند. پوزیشنرهای Convalve با استاندارد NAMUR، سازگاری بالا با اکثر اکچویتورها و دوام خوب در محیطهای صنعتی، انتخاب عالی برای پروژههایی با بودجه محدود اما نیاز به کیفیت استاندارد هستند.
ویژگیهای برجسته پوزیشنرهای Convalve
- سیگنال ورودی: ۴-۲۰ mA (الکترو پنوماتیک) یا ۳-۱۵ psi (پنوماتیک).
- نصب آسان: استاندارد NAMUR برای اتصال مستقیم به اکچویتورهای روتاری و خطی.
- دقت و پاسخ سریع: تنظیم دقیق zero و span، پاسخ سریع به تغییرات سیگنال.
- ساختار مقاوم: بدنه آلومینیومی ضد خوردگی، IP66، مناسب برای محیطهای صنعتی معمولی تا نیمهسخت.
- مصرف هوای کم: بهینهسازی شده برای کاهش هزینههای انرژی.
- سازگاری گسترده: تکاثره و دوبلاثره، قابل تبدیل آسان بین حالتها.
مدلهای اصلی Convalve
- سری Electro-Pneumatic Positioner (روتاری/خطی)
- مدلهای استاندارد با ورودی ۴-۲۰ mA.
- مناسب برای شیرهای بال، باترفلای و گلوب در کاربردهای throttling.
- نسخههای با فیدبک و limit switch
- گزینههای اضافی برای نظارت موقعیت و ایمنی بیشتر.
چرا Convalve را انتخاب کنیم؟
در مقایسه با برندهای گرانقیمتتر، پوزیشنرهای Convalve تعادل عالی بین قیمت اقتصادی، کیفیت قابل قبول و موجودی خوب در بازار ایران ارائه میدهند. این برند برای پروژههای متوسط، سیستمهای آب و فاضلاب، HVAC، صنایع غذایی و کاربردهای عمومی که نیاز به diagnostics پیشرفته نیست، گزینهای مطمئن و مقرونبهصرفه است.
برای اطلاعات کاملتر شامل کاتالوگها، مشخصات فنی مدلها، قیمت روز و مشاوره انتخاب مناسب پروژهتان، به صفحه تخصصی محصولات Convalve سایت ما مراجعه کنید:
پوزیشنرهای الکترو پنوماتیک نوجیکس (Nogix): گزینه اقتصادی و کارآمد برای کنترل دقیق
اگر به دنبال پوزیشنرهایی با قیمت رقابتی، نصب ساده و عملکرد مطمئن هستید، برند Nogix (نوجیکس) یکی از گزینههای پرطرفدار در بازار ایران است. این برند (با ریشه کرهای و تولید اصلی در چین) به خاطر کیفیت مناسب، موجودی خوب و سازگاری بالا با اکچویتورهای پنوماتیک خود، در پروژههای صنعتی متوسط مانند آب و فاضلاب، HVAC، صنایع غذایی، شیمیایی و کاربردهای عمومی بسیار استفاده میشود. پوزیشنرهای Nogix معمولاً از نوع الکترو پنوماتیک هستند و سیگنال ۴-۲۰ mA را به فشار پنوماتیک تبدیل میکنند تا موقعیت شیر را دقیق تنظیم کنند.
سری اصلی پوزیشنرهای Nogix، NOG-1000 (مدلهای L برای خطی و R برای روتاری) است که با استاندارد NAMUR، فیدبک مکانیکی و تنظیم آسان zero/span، گزینهای عالی برای کنترل modulating شیرهای پروانهای، بال ولو و دیگر شیرهای کنترلی محسوب میشود.
ویژگیهای برجسته پوزیشنرهای Nogix
- سیگنال ورودی: استاندارد ۴-۲۰ mA (الکترو پنوماتیک).
- نصب آسان: مطابق استاندارد NAMUR، مستقیم روی اکچویتورهای روتاری یا خطی.
- دقت بالا: تنظیم دقیق موقعیت با فیدبک مکانیکی، پاسخ سریع و کاهش هیسترزیس.
- ساختار مقاوم: بدنه آلومینیومی با پوشش ضد خوردگی، درجه حفاظت IP66، مناسب محیطهای صنعتی معمولی.
- مصرف هوای کم: بهینه برای کاهش هزینههای انرژی.
- سازگاری گسترده: تکاثره و دوبلاثره، گزینههای فیدبک موقعیت و limit switch.
مدلهای اصلی Nogix
- NOG-1000R
- نوع روتاری (چرخشی)، مناسب شیرهای باترفلای، بال ولو و پلاگ ولو.
- NOG-1000L
- نوع خطی، برای شیرهای گلوب، دیافراگم و کاربردهای linear.
- نسخههای با گزینههای اضافی
- مانند فیدبک ۴-۲۰ mA یا گواهی ضد انفجار (در برخی مدلها).
پوزیشنرهای الکترو پنوماتیک YT-1000 (YTC - Rotork YTC): اقتصادی، محبوب و پرفروش
اگر به دنبال پوزیشنر الکترو پنوماتیک با قیمت عالی، کیفیت کرهای و موجودی فراوان هستید، سری YT-1000 برند YTC (Young Tech Co. کره جنوبی، زیرمجموعه Rotork) یکی از پرفروشترین گزینهها در بازار ایران است. این سری سالهاست که در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، HVAC و صنایع عمومی استفاده میشود و به دلیل نصب آسان، دوام بالا و عملکرد مطمئن در کنترل modulating شیرها، انتخاب اول بسیاری از پروژههای متوسط و بزرگ است.
سری YT-1000 در دو نوع اصلی YT-1000R (روتاری/چرخشی) و YT-1000L (خطی) عرضه میشود و با استاندارد NAMUR، گزینههای ضد انفجار و مصرف هوای کم، نیازهای متنوعی را پوشش میدهد.
ویژگیهای برجسته YT-1000
- سیگنال ورودی: استاندارد ۴-۲۰ mA DC.
- نصب آسان: استاندارد NAMUR، تنظیم ساده zero و span با پیچهای داخلی.
- دقت و پایداری: پاسخ سریع، مقاومت بالا در برابر لرزش (۵ تا ۲۰۰ هرتز)، کاهش هیسترزیس.
- ساختار مقاوم: بدنه آلومینیومی دایکست با پوشش ضد خوردگی، IP66، دمای کاری -۲۰ تا +۷۰ درجه (گزینههای گستردهتر موجود).
- مصرف هوای کم: بهینه برای صرفهجویی در انرژی.
- گواهیهای ایمنی: ATEX، IECEx، FM، KCs و گزینههای ضد انفجار (Explosion-Proof).
- سازگاری گسترده: تکاثره و دوبلاثره، مستقیم یا معکوس (Direct/Reverse Acting).
مدلهای اصلی YT-1000
- YT-1000R
- نوع روتاری (چرخشی ۰-۹۰ درجه)، مناسب شیرهای باترفلای، بال ولو و پلاگ ولو.
- YT-1000L
- نوع خطی (stroke ۱۰-۱۵۰ mm)، برای شیرهای گلوب، دیافراگم و کنترل خطی.
- گزینههای اضافی
- با فیدبک موقعیت (SPTM)، limit switch داخلی، dome indicator یا نسخههای
چرا YT-1000 (YTC) را انتخاب کنیم؟
در مقایسه با برندهای گرانتر اروپایی/آمریکایی، سری YT-1000 تعادل بینظیری بین قیمت اقتصادی، کیفیت کرهای، موجودی سریع در بازار ایران و پشتیبانی خوب ارائه میدهد. این پوزیشنر برای اکثر کاربردهای صنعتی که نیاز به diagnostics خیلی پیشرفته نیست، گزینهای ایدهآل و پرطرفدار است.
برای اطلاعات کاملتر شامل کاتالوگهای فارسی/انگلیسی، مشخصات دقیق مدلها (YT-1000R/L)، قیمت روز، گزینههای ضد انفجار و مشاوره انتخاب مدل مناسب پروژهتان، به صفحه تخصصی محصولات YT-1000 (YTC) سایت ما مراجعه کنید:
نصب و راهاندازی پوزیشنرهای الکترو پنوماتیک: راهنمای جامع و تأکید بر نقش متخصصین
پوزیشنرهای الکترو پنوماتیک (Electro-Pneumatic Positioners) تجهیزات کلیدی در سیستمهای کنترل صنعتی هستند که سیگنال الکتریکی (معمولاً ۴-۲۰ میلیآمپر) را به فشار پنوماتیک تبدیل کرده و موقعیت دقیق شیر کنترلی را تنظیم میکنند. این دستگاهها در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، داروسازی و تولید استفاده میشوند و نقش حیاتی در حفظ ایمنی، کارایی و دقت فرآیندها دارند. اما نصب و راهاندازی آنها فرآیندی پیچیده است که نیاز به دانش فنی عمیق، ابزارهای تخصصی و رعایت استانداردهای ایمنی دارد. اشتباه در این مراحل میتواند منجر به عملکرد نادرست شیر، حوادث صنعتی، آسیب به تجهیزات یا حتی توقف تولید شود. در این راهنما، مراحل نصب و راهاندازی را به صورت مفصل توضیح میدهیم و تأکید میکنیم که چرا این کار باید توسط متخصصین آموزشدیده انجام شود – نه افراد غیرمتخصص – تا مخاطب متوجه اهمیت واگذاری آن به کارشناسان شود.
اهمیت نصب صحیح پوزیشنر الکترو پنوماتیک
قبل از ورود به مراحل، باید بدانید که پوزیشنر بخشی از حلقه کنترل است و مستقیماً با اکچویتور (محرک) شیر، سیستم کنترل (مانند PLC یا DCS) و منبع هوای پنوماتیک در ارتباط است. نصب نادرست میتواند باعث خطاهایی مانند هیسترزیس (تأخیر در پاسخ)، نوسان موقعیت شیر یا حتی انفجار در محیطهای خطرناک شود. طبق استانداردهای بینالمللی مانند IEC 61508 (برای ایمنی عملکردی) و ATEX (برای محیطهای انفجاری)، نصب باید توسط افراد واجد شرایط انجام شود تا ریسکها به حداقل برسد. آمارهای صنعتی نشان میدهد که بیش از ۳۰% مشکلات کنترل شیرها ناشی از نصب نادرست است، که میتواند هزینههای تعمیراتی بالایی (تا هزاران دلار) به همراه داشته باشد.
ابزارها و تجهیزات مورد نیاز
برای نصب ایمن و دقیق، به ابزارهای زیر نیاز دارید:
- ابزارهای مکانیکی: آچارهای اندازهگیری، پیچگوشتی، گشتاورسنج (برای اعمال نیروی دقیق بدون آسیب به قطعات).
- تجهیزات پنوماتیک: رگلاتور هوا (برای تنظیم فشار ۳-۱۵ psi یا ۰.۲-۱ bar)، فیلتر هوا (برای جلوگیری از ورود ذرات و رطوبت)، مانومتر (برای اندازهگیری فشار).
- تجهیزات الکتریکی: مولتیمتر (برای چک سیگنال ۴-۲۰ mA)، کابلهای مقاوم در برابر نویز، کانکتورهای استاندارد.
- ابزارهای ایمنی: تجهیزات حفاظت فردی (PPE) مانند دستکش، عینک و لباس ضد انفجار (در مناطق خطرناک).
- نرمافزار و دستگاههای کالیبراسیون: مانند نرمافزار TROVIS برای SAMSON یا ValveLink برای Fisher، که نیاز به دانش تخصصی دارد.
- مستندات: کاتالوگ برند (مانند Bray Series 6A یا ABB TZIDC)، که شامل دیاگرامهای خاص مدل است.
بدون این ابزارها، نصب ممکن است ناقص یا خطرناک باشد – مثلاً فشار بیش از حد میتواند به دیافراگم آسیب بزند.
مراحل نصب و راهاندازی گام به گام
نصب معمولاً در چهار فاز اصلی انجام میشود: مکانیکی، پنوماتیک، الکتریکی و کالیبراسیون/تست. این مراحل بر اساس راهنماهای استاندارد برندهایی مانند Bray, ABB و Siemens استخراج شدهاند.
۱. نصب مکانیکی (Mounting):
- پوزیشنر را روی اکچویتور شیر نصب کنید. برای مدلهای چرخشی (Rotary)، از استاندارد VDI/VDE 3845 یا NAMUR استفاده کنید؛ برای خطی (Linear)، از IEC 60534-6.
- موقعیت فیدبک (مانند پین یا لینکاژ) را دقیق تنظیم کنید تا زاویه چرخش یا حرکت خطی (stroke) درست منتقل شود. مثلاً حداکثر زاویه چرخش ۹۰ درجه باید دقیق باشد.
- از گشتاورسنج برای محکم کردن پیچها استفاده کنید (معمولاً ۵-۱۰ Nm بسته به مدل).
- مشکل رایج: اگر لینکاژ اشتباه باشد، پوزیشنر موقعیت واقعی شیر را اشتباه تشخیص میدهد و حلقه کنترل مختل میشود.
- چرا متخصص؟ تنظیم دقیق لینکاژ نیاز به تجربه دارد؛ اشتباه میتواند باعث سایش زودرس یا شکست مکانیکی شود.
۲. اتصال پنوماتیک (Pneumatic Connections):
- منبع هوای تمیز و خشک (با فشار ۱.۴-۷ bar) را به ورودی (Supply) متصل کنید. خروجیها (Out1/Out2) را به اکچویتور وصل کنید (برای تکاثره یا دوبلاثره).
- از فیلتر و رگلاتور استفاده کنید تا رطوبت یا ذرات وارد نشود – رطوبت میتواند باعث خوردگی داخلی شود.
- لولهکشی را چک کنید: حداقل قطر ۶ mm، بدون نشتی (با تست فشار).
- مشکل رایج: نشتی هوا باعث مصرف بیش از حد انرژی و نوسان موقعیت میشود.
- چرا متخصص؟ تنظیم فشار دقیق نیاز به دانش پنوماتیک دارد؛ فشار اشتباه میتواند اکچویتور را بسوزاند یا ایمنی را به خطر بیندازد، به ویژه در محیطهای انفجاری.
۳. اتصال الکتریکی (Electrical Connections):
- سیگنال ۴-۲۰ mA را از کنترلر به ترمینالهای + و – وصل کنید. برای مدلهای هوشمند، پروتکل HART یا Fieldbus را تنظیم کنید.
- کابلها را از نویز (مانند موتورها) دور نگه دارید و از شیلدینگ استفاده کنید.
- زمینکاری (Grounding) را چک کنید تا از تداخل الکترومغناطیسی (EMI) جلوگیری شود – طبق استاندارد EMC.
- مشکل رایج: اتصال کوتاه یا نویز باعث خوانش اشتباه سیگنال میشود.
- چرا متخصص؟ کار با برق صنعتی نیاز به گواهینامههای ایمنی دارد؛ اشتباه میتواند باعث شوک الکتریکی یا آسیب به سیستم کنترل شود.
۴. کالیبراسیون و تست (Commissioning):
- پوزیشنر را روشن کنید و کالیبراسیون خودکار (Auto Calibration) را فعال کنید (با دکمه یا نرمافزار).
- zero و span را تنظیم کنید: مثلاً ۴ mA = ۰% موقعیت، ۲۰ mA = ۱۰۰%.
- تست عملکرد: شیر را در موقعیتهای مختلف (۲۵%، ۵۰%، ۷۵%) چک کنید و diagnostics را بررسی کنید (مانند تشخیص نشتی یا اصطکاک).
- در مدلهای هوشمند، دادهها را ثبت کنید و با نرمافزار (مانند EXPERTplus برای SAMSON) تحلیل کنید.
- مشکل رایج: کالیبراسیون اشتباه باعث لوپ کنترل ناپایدار میشود.
- چرا متخصص؟ کالیبراسیون نیاز به نرمافزارهای تخصصی و درک دینامیک سیستم دارد؛ اشتباه میتواند فرآیند را مختل کند.
مشکلات رایج و راهحلها
- نشتی پنوماتیک: همیشه تست با صابون یا دستگاه نشتیاب انجام دهید.
- نویز الکتریکی: از کابلهای شیلددار استفاده کنید.
- محیطهای سخت: در دمای زیر -۴۰ درجه یا بالای +۸۵ درجه، مدلهای خاص انتخاب کنید.
- عدم تطابق: مطمئن شوید پوزیشنر با نوع اکچویتور (تک/دوبل اثره) سازگار است.
چرا نصب و راهاندازی باید توسط متخصصین انجام شود؟
این فرآیند نه تنها فنی است، بلکه شامل ریسکهای ایمنی، مالی و عملیاتی میشود. متخصصین (مانند مهندسان ابزار دقیق با گواهینامههای ISA یا TÜV) دانش لازم برای رعایت استانداردهای SIL (Safety Integrity Level)، پیشبینی مشکلات و بهینهسازی سیستم را دارند. افراد غیرمتخصص ممکن است:
- استانداردهای ایمنی را نادیده بگیرند و باعث حوادث (مانند انفجار در zones خطرناک) شوند.
- تجهیزات را آسیب بزنند و هزینههای تعمیر را افزایش دهند.
- دقت سیستم را کاهش دهند و منجر به اتلاف انرژی یا محصول شوند.
در نهایت، واگذاری به متخصصین نه تنها ایمنتر است، بلکه تضمینکننده عملکرد بلندمدت سیستم است. اگر نیاز به کمک دارید، با تیم فنی ما تماس بگیرید
