اکچویتور یا عملگرهای پنوماتیک به تجهیزاتی گفته می شود که با کنترل نیروی باد و انتقال آن به قسمت های مورد نیاز، یک عمل رفت و برگشتی و یا دورانی مکانیکی انجام می دهد . و نیروی باد را به گشتاور مکانیکی تبدیل می کند. با نصب اکچویتور پنوماتیک بر روی انواع شیرهای صنعتی قادر خواهیم بود با ایجاد یک اتوماسیون منطقی ، کنترل کامل باز و بست و یا میزان بازشدگی شیرهای مورد نیاز را در یک شرایط نرمال قرار داده و استفاده نماییم.
تمامی اکچویتورهای پنوماتیک فارغ از نوع عمکرد و حرکتی که انجام می دهند از یک سیستم ثابت استفاده می کنند . به این معنی که بادی که با کنترل شیر برقی یا پوزیشنر وارد اکچویتور می شود با ایجاد یک فشار ، گشتاوری تولید می کند که باعث عملکرد شیر می شود. در اکچویتور های ربع گرد این حرکت رفت و برگشتی به میزان تنظیم شده برای ۹۰ درجه و در اکچویتورهای پنوماتیک خطی به صورت حرکت رفت و برگشتی عمودی مانند جک ها می شود. در نوع کوراتر و خطی باد از دو طرف وارد سیلندر شده و از یک طرف باعث باز شدن واز طرف دیگر باعث بسته شدن می شود. اما در اکچویتورهای دیافراگمی که مانند نوع خطی عمل می کند باد وارد یک محفظه بشقابی شکل شده و با توجه به ورود و خروج از محفظه باز و بسته بودن شیر را تنظیم می کند . این اکچویتورها معمولا بر روی شیرهای کنترلی مانند گلوب ولو بسته می شوند . در ادامه صفحه به تفصیل راجع به تمام موارد اشاره گردیده است.
صدور برگه گارانتی با شماره سریال محصول
سرتیفیکیت معتبر از کمپانی سازنده
مشاوره فنی، تعمیرات و تعویض قطعات
انواع عملگرهای پنوماتیکی با کنترل تدریجی(Madulating) و ON/OFF برای کنترل شیرهای ربع گرد ود پروانه ای، شیرهای توپی(بال ولو)، شیرهای سماوری، شیرهای گیوتینی در تمامی سایز ها و برندهای معتبر اروپای غربی مانند کن ولو (convalve) ، اروپای شرقی دوراویس ترکیه و آسیایی نوجیکس و آوموتو چین همگی با گارانتی معتبر و اختصاصی برانوش در این مجموعه موجود می باشد . برای مشاهده جزئیات روی دکمه پایین کلیک بفرمایید

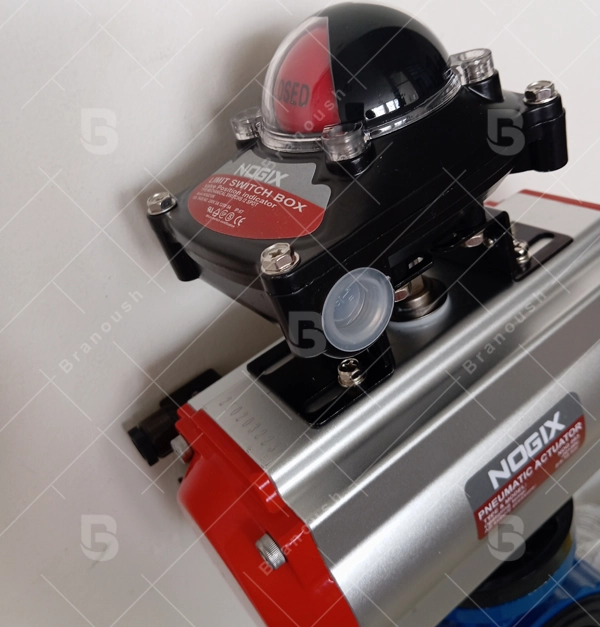

انواع سوئیچ باکس برای مانیتورینگ فید بک فرمان برای سایزهای مختلف عملگرهای بادی ON/OFF ، این سوئیچ باکسها بر روی اکچویتور پنوماتیک کوپل گردیده و با گردش شفت شر و اکچویتور حرکت می کند . در نتیجه حرکت سوئیچ باز یا بسته شدن اکچویتور زده می شود و چراغ روی تابلو روشن می شود. این سوئیچ باکس ها برای تمامی سایزها قابل استفاده بوده و از برندهای تمام اکچویتورهای گروه برانوش موجود بوده و در صورت درخواست به همراه اکچویتور پنوماتیک ارائه می گردد . برای مشاهده جزئیات روی دکمه پایین کلیک بفرمایید
شیر های سلونوئیدی نامور برای کنترل فرمان قطع وصل نیروی باد در انواع معمولی و ضد انفجار در ولتاژهای ۲۲۰ ولت و ۲۴ ولت از برندهای معتبر Convalve,Nogix,Aumoto توسط گروه بازرگانی برانوش عرضه کردیده است . شیر نامور برای کنترل باد اکچویتورهای پنوماتیک ضروری است و در صورت درخواست به همراه اکچویتور پنوماتیک قابل ارائه می باشد. برای مشاهده جزئیات روی دکمه پایین کلیک بفرمایید
انواع آی تو پی پوزیشنر های الکترو پنوماتیک برا کنترل میزان باز و بسته شدن شیر با سیگنال های کنترلی مختلف از برندهای سامسون – فیشر – کان ولو – نوجیکس و ترک موجود و قابل ارائه می باشد. وظیفه پوزیشنر تنظیم فشار و نیروی مورد نیاز برای تعیین میزان بازشدگی شیر می باشد . تمامی پوزیشنرها با دریافت سیگنال ۴-۲۰ میلی آمپر فرمان را گرفته و اجرا می کند. پس از آن وضعیت ایجاد شده را نیز با همین سیگنال به تابلوی پی ال سی ارسال می کند. برای مشاهده جزئیات روی دکمه پایین کلیلک بفرمایید

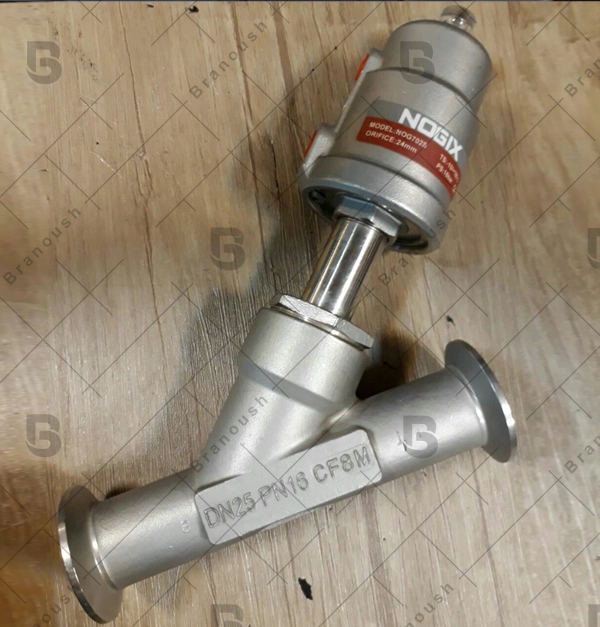

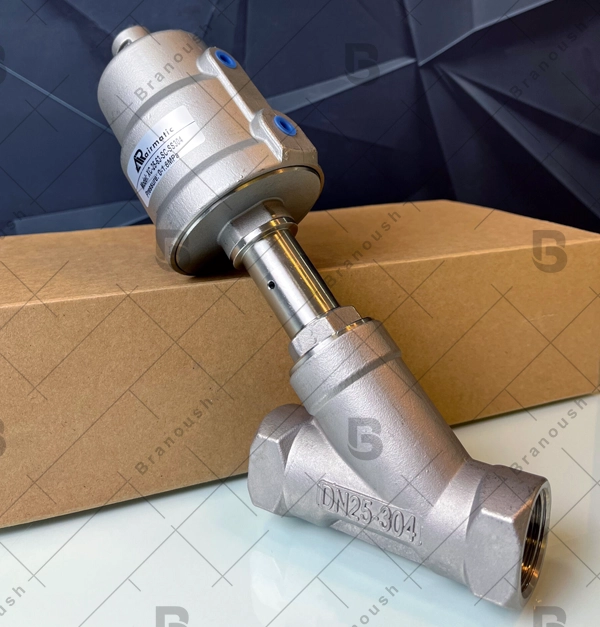

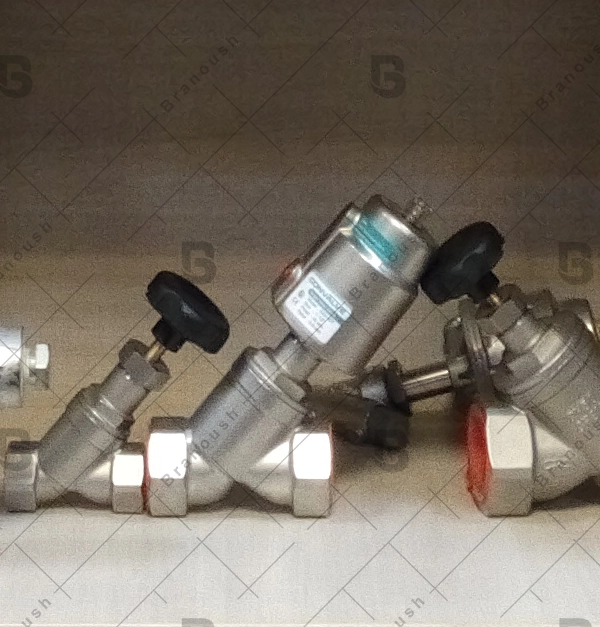

انگل ولو ها یا شیرهای زاویه ای با عملکرد پنوماتیک در سه نوع برنجی ، تمام استیل و عملگر پلاستیک و با بدنه استیل از برندهای کمپانی کان ولو – نوجیکس ، ترک و ای ام سی موجود می باشد. در موارد تمام استیل و بدنه استیل آب بند ارائه شده از جنس تفلون بوده و برای مصارفی نظیر کنترل بخار می توان از آنها استفاده کرد. انگل ولو نیز مانند دیگر اکچویتورها برای عملکرد نیاز به شیر برقی نامور دارد. برای مشاهده جزئیات روی دکمه پایین کلیک کنید
انواع شیرهای گلوب در سایزهای ۱/۲ تا ۱۴ اینچ با تجهیزات کنترلی پنوماتیک از برندهای سامسون، فیشر به صورت کامل موجود می باشد. برند اسپیراکس سارکو با دریافت سفارش قابلیت واردات دارد . تمامی اکچویتورهای مربوط به شیرگلوب از نوع دیافراگمی می باشد. در صورت استفاده به عنوان شیر قطع و وصلی از شیر نامور و در صورت استفاده به عنوان شیر کنترلی می بایست از پوزیشنر استفاده نمود .برای مشاهده جزئیات روی دکمه پایین کلیک کنید .

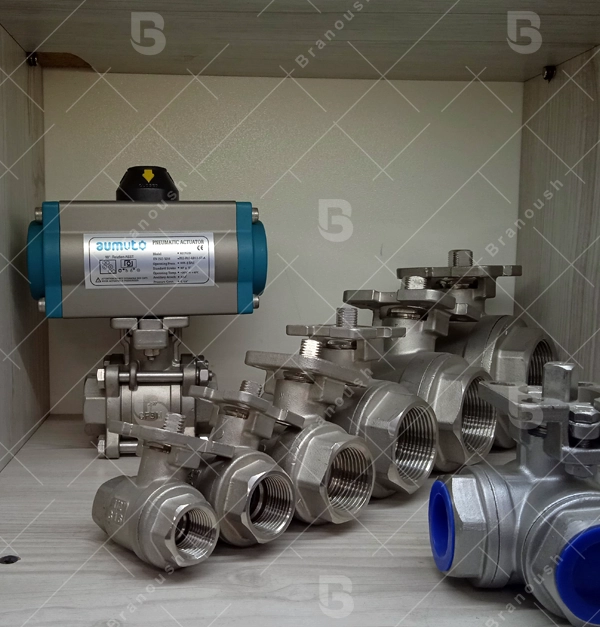

برای مشاهده نمونه هایی از موجودی انبار ، میتوانید از نمایشگاه محصولات ما دیدن فرمایید .برای دیدن تصاویر بیشتر، لطفا ورق بزنید و یا با کلیک بر روی دکمه مربوطه ، وارد گالری شوید.
در ویدئوی زیر، به معرفی اجمالی انواع اکچویتورهای پنوماتیک پرداخته ایم. مشاهده این ویدئو برای آشنایی و انتخاب اکچویتور مناسب برای شما می تواند بسیار مفید باشد. همچنین مشاهده این ویدئوها، تصویر واضح تری از گروه برانوش برای بررسی بهتر این مجموعه و محصولات، ارائه می دهد که به شما برای خرید محصول مورد نظر کمک خواهد کرد.
با توجه به گستره وسیع استفاده از باد در سیستم های اتوماسیون صنعتی و تنوع بسیار زیاد در آن ، اکچویتورها با کارکردهای مختلف تولید و روانه بازار شده اند. اینکه تجهیز مورد نظر شما دارای حرکت رفت و برگشتی است یا دورانی ؟ اگر دورانی است چه مقدار گردش دارد ؟ گشتاور تجهیز شما چقدر است و با چه میزان باد به مقدار لازم می رسد ؟ همه اینها سوالاتی است که توسط تولید کنندگان اکچویتورهای بادی به صورت عملی پاسخ داده شده و حاصل آن تولید انواع اکچویتور می باشد. در زیر به معرفی آنها و جزئیات عملکردشان می پردازیم:
اکچویتور ربع گرد یا کوارتر یا ۹۰ درجه :
این اکچویتورها از یک محفظه به شکل مکعب مستطیل آلومینومی ساخته شده اند که داخل آن به صورت یک استوانه است ( کامل شبیه سیلندر موتور ) دو عدد پیستون از طرفین سیلندر داخل این استوانه قرار می گیرند که دسته آنها به صورت دنده ای شکل در کنار سطح استوانه قرار گرفته است . در قسمت وسط اکچویتور یک سوراخ تعبیه شده که یک چرخدنده از آن عبور می کند و از قسمت بالا با خار فنری محکم میگردد . این چرخدنده با هر دو پیستون وارد شده درگیر شده و یک رک اند پینیون می سازند . زمانی که باد از از روزنه اول وارد اکچویتور می شود با فشار بر سطح دایره ای شکل پیستون آن را حرکت داده و این حرکت به چرخ دنده انتقال یافته و باعث گردش آن می شود. با تنظیم تعداد و زاویه دندانه های چرخدنده و دسته های پیستون میزان گردش آن مشخص می شود. در این تیپ از اکچویتورها این میزان ۹۰ درجه در نظر گرفته شده است. چرا که شیرهایی که این اکچویتور به روی آنها بسته می شود نیز دارای گردش ۹۰ درجه می باشند . مانند شیرهای توپی یا بال ولو – شیرهای پلاگ یا سماوری – شیرهای پروانه ای ویفری بین فلنجی یا لاگ انتهای خطی
با توجه به اینکه هریک از شیرهای اشاره شده در بالا به دو صورت دستی و موتور خور ساخته می شوند . برای کوپل با اکچویتور حتما باید از نوع موتور خور استفاده کرد . لیکن در صورتیکه شیرهای ما دستی باشند و بخواهیم آنها را با اکچویتور کوپل کنیم نیاز است مورد بررسی قرار گیرد . در برخی از شیرها می توان با اضافه کردن قطعاتی آن را به حالت موتور خور دراورد . همچنین با توجه به اینکه شیرها با گشتاورهای مختلف ساخته می شوند و گشتاور هر شیر توسط سازنده اعلام می گردد. لازم است نوع اکچویتور با گشتاور مناسب با هریک از آنها به صورت تخصصی انتخاب گردد. در این گونه موارد و برای اتصال شفت شیرها با اکچویتور ممکن است نیاز به تراشکاری و یا استفاده از قطعات رابط مانند خورشیدی باشد.
اکچویتورهای ربع گرد ، کوارتر یا ۹۰ درجه به دوصورت عمل می کنند:
اکچویتور پنوماتیک سینگل اکت :
اکچوریتور پنوماتیک سینگل اکت عملگری است که با یک فرمان و باد ورودی باعث باز یا بسته شدن شیر می شود ولی برای بسته شدن نیاز به باد ندارد و در صورتیکه برق و کمپرسور قطع شوند با نیروی فنر به جای خود باز می گردد. این تیپ از اکچویتور های پنوماتیک در قسمت انتهایی استوانه سیلند و پشت پیستون دارای تعدادی فنر می باشد. تعداد و سایز این فنرها در اکچویتور پنوماتیک با سایزهای مختلف متفاوت می باشد.

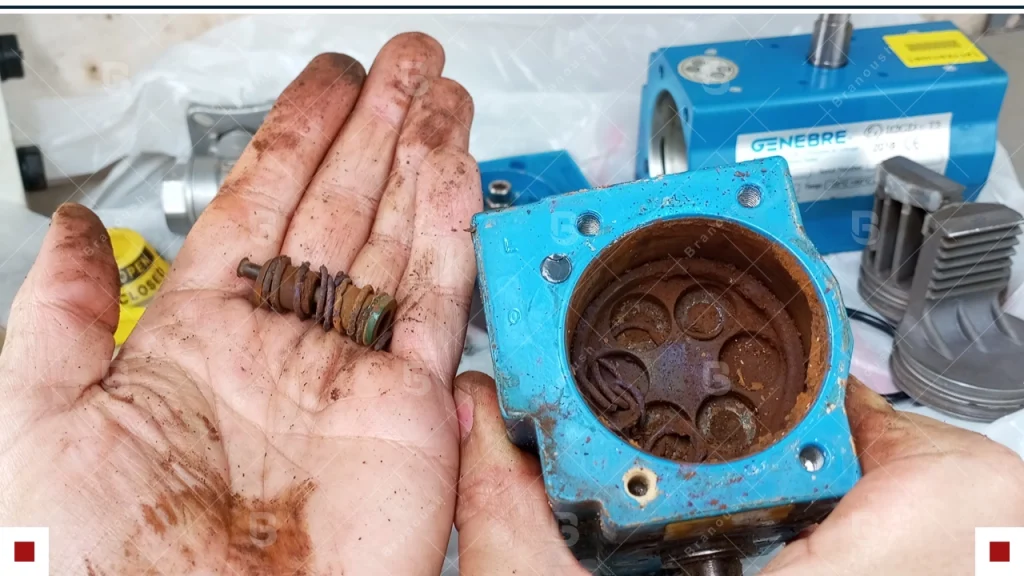

همانطور که در شکل روبرو ملاحظه می فرمایید ، فنر ها از دو طرف پشت پیستون قرار گرفته اند .و درپوش اکچویتور فنرها را کاملا محکم نگه می دارد. بر روی درپوش اکچویتورهای پنوماتیک شیارهایی قرار دارد که این فنرها را بر روی نقاط تقسیم شده به صورت مساوی نگهدارد . این کار باعث می شود نیروی مساوی در تمام قسمت های پیستون تقسیم شده و به طور یکسان پیستون را به سمت داخل راهنمایی کند . در صورتیکه پیستون به صورت یکسان حرکت نکند از آب بند خارج شده و اکچویتور از کار می افتد .
اکچویتور پنوماتیک دبل اکت :
اکچویتور پنوماتیک دبل اکت عملگری است که برای عملکرد نیاز به دو فرمان باز یا بسته دارد. و برای اجرای این دو فرمان نیاز به تحریک باد در هر مرحله دارد. بنابراین زمانی که شیر برقی نامور که در ادامه راجع به آن صحبت خواهیم کرد ، برق دار شود دریچه باد به سمت محفظه اکچویتور باز می شود . این باد تا زمان قطع برق از شیر نامور در داخل سیلندر محبوس خواهد بود . برق که قطع شود باد خارج و اکچویتور به حالت اول بر می گردد . بنابراین حتما در نظر داشته باشید که این دسته از اکچویتور ها برای خطوطی مناسب هستند که همیشه باد و برق در آن برقرار باشد. مانند خطوط تولید که به دلیل شرایط خاص خود همیشه فعال بوده و دارای برق اظطراری می باشد.
اکچویتورهای پنوماتیک کوراتر یا ربع گرد برای دریافت فرمان و انتقال اطلاعات به تجهیزات جانبی نیاز دارند که شامل موارد زیر می شود:
شیر برقی نامور :
شیر برقی نامور به شیر مکعب شکلی گفته می شود که دارای چند مجرا می باشد . مجرای ورودی باد و مجراهای خروجی باد . این شیرها به دو حالت ۲/۳ یا ۲/۵ ساخته می شوند که با توجه به نوع استفاده قابلیت اتصال به اکچویتورهای پنوماتیک را دارند . به طور معمول برای اکچویتور پنوماتیک دبل اکت از شیرهای ۲/۵ و برای نوع سینگل اکت از شیرهای ۲/۳ استفاده میشود . اما تحریک این روزنه ها بوسیله بوبین الکترومغناطیسی یا کویل انجام می شود که با قرار گرفتن بر روی شفت شیر ( اسپول ) با عث حرکت فنر داخل آن از طریق مغناطیس و به تبع آن باز و بسته کردن مجراهای داخلی شیر می شود.
بوبین این شیرهای برقی در ولتاژ های ۱۲-۲۴-۱۱۰ و ۲۲۰ ولت ساخته می شوند . همچین مقاومت در برابر رطوبت و غبار برای این شیرهای برقی پیش بینی شده و با توجه به شرایط محیطی در آی پی های مختلف تولید گردیده اند که هنگام خرید می بایست مورد توجه قرار گیرند.
در صورتیکه نیاز باشد اکچویتور های پنوماتیک در محیط های قابل اشتعال و انفجار مورد استفاده قرار گیرند می بایست از شیرهای برقی نامور ضد انفجار استفاده کرد.
لیمیت سوئیچ :

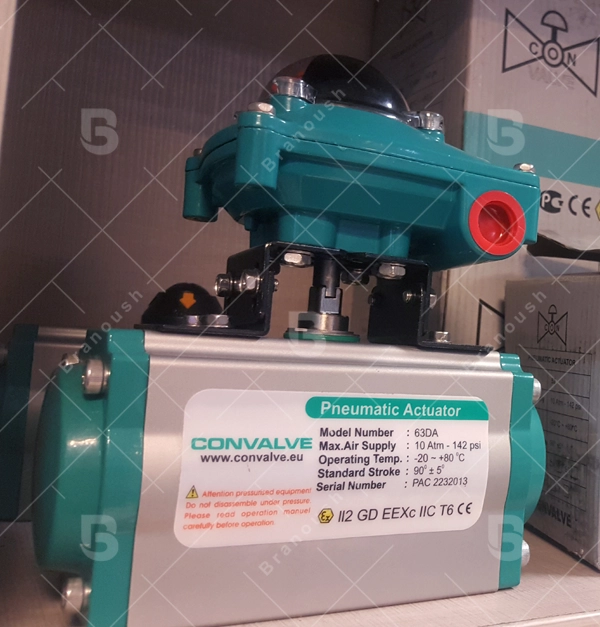

لیمیت سوئیچ دستگاهی است که موقعیت باز یا بسته شدن شیر توسط اکچویتور پنوماتیک را نمایش می دهد . این قطعه علاوه بر داشتن نمایشگر محلی با استفاده از یک کابل اطلاعات باز یا بسته بودن شیر را به تابلوی کنترل پی ال سی انتقال می دهد.
پوزیشنر :

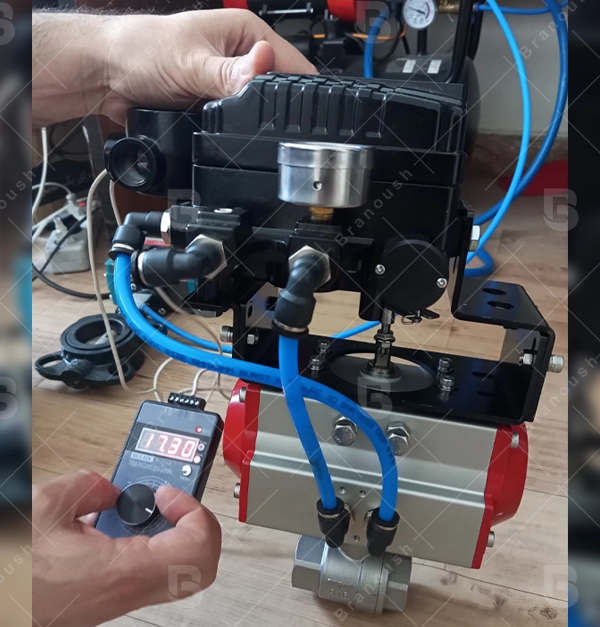

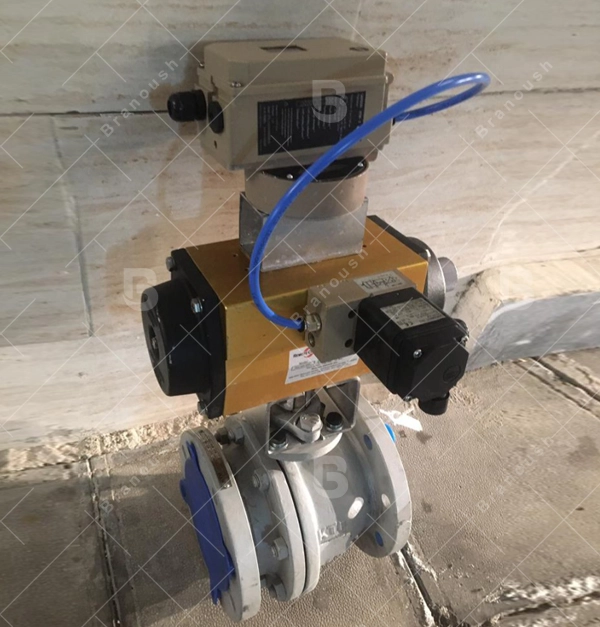

پوزیشنر یک تجهیز الکترو مکانیکی است که از نظر عملکرد مانند شیر برقی نامور عمل می کند با این تفاوت که پوزیشنر قادر است با دریافت سیگنال ۴ تا ۲۰ میلی آمپر میزان درصد باز شدگی شیر را از طریق اکچویتور پنوماتیک مشخص نماید. بنا براین در صورتی که شما نیاز به کنترل تدریجی اکچویتور پنوماتیک داشته باشید می بایست از پوزیشنر بر روی آن استفاده کنید . با توجه به طولانی بودن مبحث مربوط به پوزیشنر برای اطلاعات بیشتر در خصوص این دستگاه در بخش اختصاصی به آن پرداخته شده است . در صورت نیاز و علاقمندی می توانید در بخش پوزیشنر پنوماتیک مطالب بیشتر در این خصوص را ملاحظه بفرمایید .
اکچویتور پنوماتیک خطی :

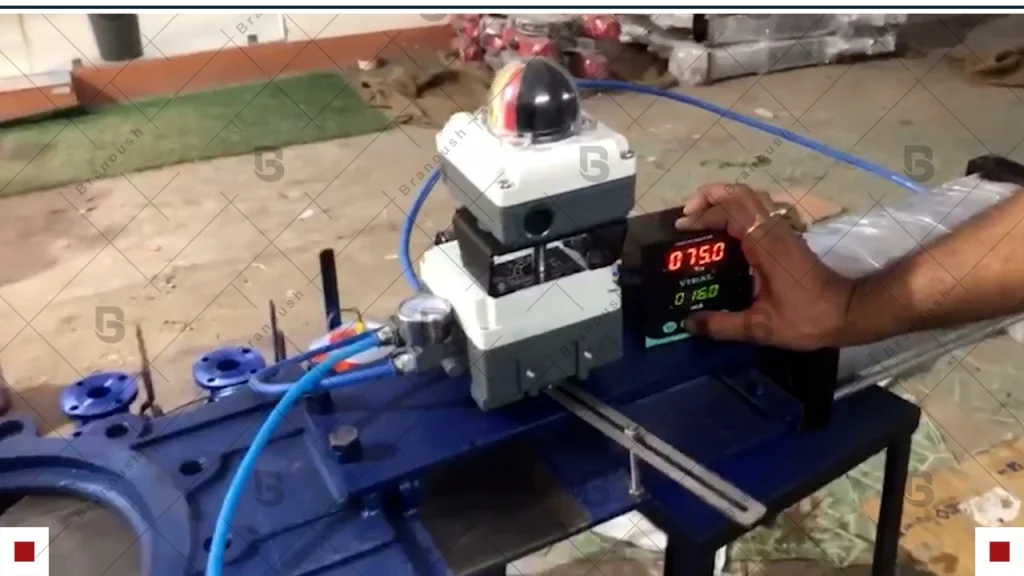

اکچویتور پنوماتیک خطی به عملگرهایی اطلاق می شود که حرکت بخش اصلی شیر به صورت رفت و برگشتی است . بنابراین کلیه شیرهایی که دارای این نوع از حرکت می باشند می توانند از این اکچویتورهای پنوماتیک استفاده نمایند . این عملگرها مانند جک پنوماتیک عمل کرده و به صورت عمودی بر روی شیر قرار می گیرد . شیرهایی نظیر کشویی – دروازه ای – یا گیت ولو ، شیرهای گیوتینی یا نایف ولو از جمله شیرهایی هستند که قابلیت حرکت عمودی دارند که در زیر در خصوص هر یک از آنها به صورت مختصر توضیحاتی ارائه گردیه است.
تمامی سیستم های کنترلی که در بخش قبل گفته شد در اکچویتور های خطی هم قابلیت استفاده دارند . هر چند ممکن است در شکل و نحوه اتصال به اکچویتور متفاوت باشند . بنابراین در صورتیکه از اکچویتور خطی استفاده می کنید و نیاز به کنترل میزان باز شدگی دارید می توانید از تجهیزات کنترلی نظیر پوزیشنر بر روی این دستگاه نیز استفاده بفرمایید.
اکچویتورهای پنوماتیک دیافراگمی :
اکچویتور پنوماتیک دیافراگمی به همراه یک شیر گلوب به کنترل ولو پنوماتیک(pneumatic control valve) نیز شهرت دارند .این اکچویتور پنوماتیک با قرار گرفتن بر روی شیرهای گلوب دو راهه و سه راهه باعث عملکرد آن در اتوماسیون صنعتی میشود.
نکات مهم برای خرید اکچویتور پنوماتیک :
برای خرید یک اکچویتور یا عملگر پنوماتیک مناسب لازم است ابتدا به سوالات زیر جواب بدهیم
آیا شیر را از قبل خرید نموده ایم یا می خواهیم همراه اکچویتور آن را به صورت کوپل شده خرید کنیم؟
مسلما در صورتیکه شیر به همراه اکچویتور پنوماتیک به صورت کوپل شده خریداری شود . بسیار راحت تر است . و تمامی موارد مرتبط به شفت و گشتاور شیر مورد آزمایش قرار گرفته و کالیبره شده است . اما خوب ممکن است گاهی شما شیر را ازقبل خریداری نموده و یا قصد تعویض اکچویتور پنوماتیک را دارید . بنا براین هنگام خرید حتما مشخصات اکچویتور را با مشخصات شیر چک بفرمایید.
عملکرد شیر ما به چه صورت است و اکچویتور پنوماتیک مناسب آن کدام است ؟
همانطور که در مطالب قبلی گفته شد حرکت شیر های مختلف با هم متفاوت هستند و برای هریک از آنها اکچویتور یا عملگر پنوماتیک اختصاصی ساخته شده است .

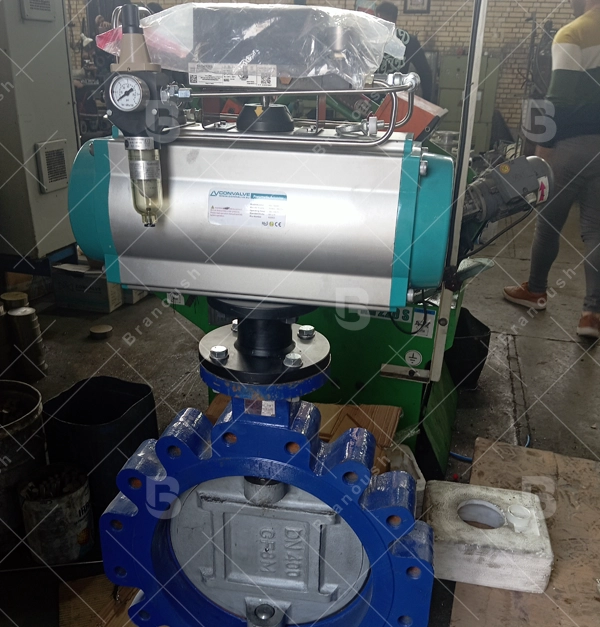

در صورتیکه شیر مورد استفاده از نوع ربع گرد یا کوراتر باشد ، مانند بال ولو یا شیر توپی ، شیر پروانه ای و یا شیر سماوری می بایست از اکچویتور پنوماتیک کوارتر استفاده نماییم .

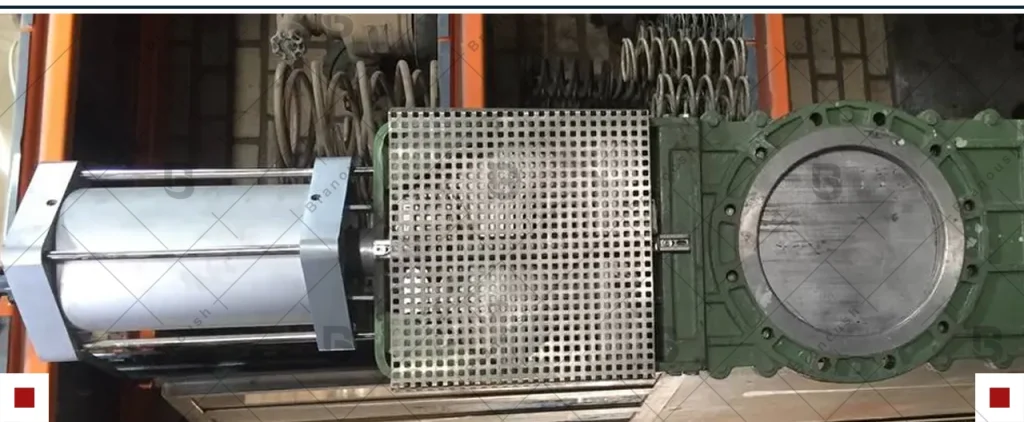

در صورتیکه شیر مورد نظر از نوع چاقویی یا نایف ولو باشد . باید از اکچویتور پنوماتیک عمودی که مانند جک پنوماتیک عمل می کند استفاده کنیم
در صورتیکه از گلوب ولو یا کنترل ولو می خواهیم استفاده کنیم می بایست اکچویتور پنوماتیک دیافراگمی را انتخاب نماییم
هنگام خرید اکچویتور پنوماتیک چگونه گشتاور آن را انتخاب کنیم که با شیر ما همسان باشد؟
گشتاور اکچویتور پنوماتیک برای عملکرد صحیح شیر از اهمیت بسیار بالایی برخوردار است . با توجه به اینکه هر شیری که در هر کار خانه ای تولید می شود با شیر دیگر کارخانه مشابه ، از نظر تکنولوژی ساخت متفاوت است . میزان گشتاور آن از طرف سازنده معمولا از طریق کاتالوگ یا بروشور همراه شیر اعلام می گردد. پس از مطلع شدن از گشتاور شیر ، نوبت به انتخاب و تعیین گشتاور اکچویتور پنوماتیک می رسد. در اکچویتور های پنوماتیک بر خلاف اکچویتور های برقی میزان گشتاور در سایزینگ اشاره نشده است . و تحت عنوان اکت یا عملکرد سایز بندی شده است . به این دلیل که در اکچویتور برقی یک میزان از توان توسط برق به چرخدنده ها منتقل شده و با ترکیب گیربکس گشتاور مورد اشاره بر روی آن ایجاد می گردد. اما در اکچویتور پنوماتیک میزان فشار باد متغیر است . بنابر این بسته به میزان فشار باد اکچویتور یک گشتاور ایجاد می کند . این میزان در کاتالوگ اکچویتورهای پنوماتیک مشخص گردیده . مثلا در صورتیکه ۶ بار فشار باد داشته باشیم و آن را به یک اکچویتور اکت ۵۲ منتقل نماییم می توانیم انتظار گشتاوری معادل ۴۰ نیوتن داشته باشیم .
حالا که مطلع شدیم چه میزان گشتاور می توانیم داشته باشیم . باید آن را با گشتاور شیر بسنجیم . گشتاور اعلام شده از طرف کارخانه در فشار کاری به ازای هر بار ۰٫۱ به گشتاور اضافه می شود و نیروی مورد نیاز ما از اکچویتور پنوماتیک را مشخص می نماید . بنا براین ما برای شیری که در یک خط با فشار کاری ۱۰ بار قرار دارد نیاز به اکچویتور پنوماتیکی خواهیم داشت که گشتاوری معادل حدود ۱٫۱ برابر گشتاور شیر مورد نظر داشته باشد.
هنگام خرید اکچویتور پنوماتیک به چه لوازم جانبی نیاز داریم؟

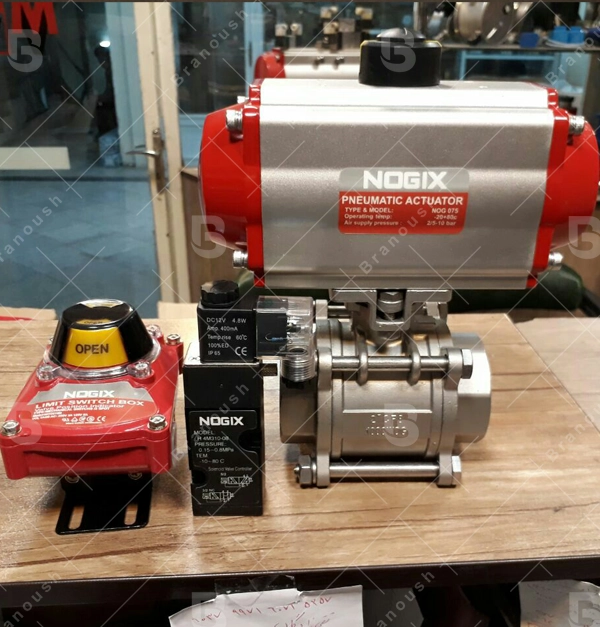

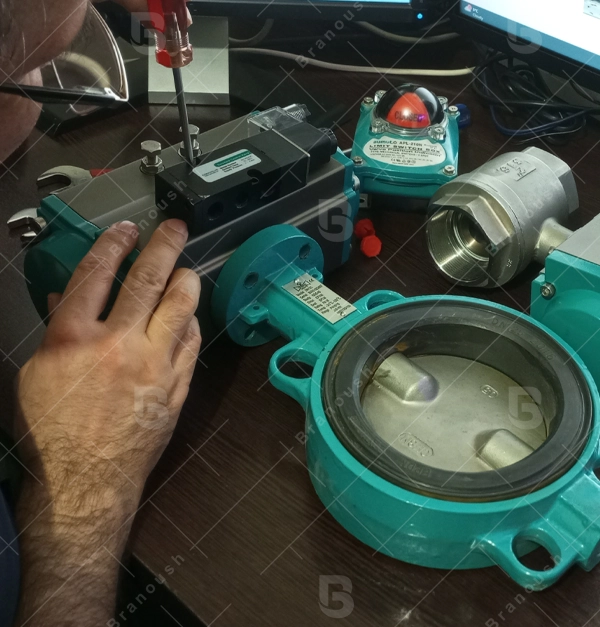

لوازم جانبی اکچویتور پنوماتیک بستگی به نوع استفاده ما دارد. اگر عملکرد شیر ما قطع و وصلی است . ما به همراه اکچویتور پنوماتیک نیاز به یک شیر برقی نامور ، شیلنگ پنوماتیک و لیمیت سوئیچ داریم . شیلنگ پنوماتیک باد را از کمپرسور به اکچویتور پنوماتیک منتقل می کند . شیر برقی نامور کنترل زمان باز و بسته شدن شیر را به عهده دارد و لیمیت سوئیچ موقعیت شیر را در حالت باز یا بسته به تابلوی پی ال سی منتقل می نماید.
اما در صورتیکه عملکرد شیر ما تدریجی باشد و ما نیاز داشته باشیم که درصد بازشدگی شیر را مشخص نموده و جریان را کنترل کنیم . به جای شیر برقی نامور می بایست از پوزیشنر الکتروپنوماتیکی استفاده کنیم . این دستگاه با دریافت سیگنال ۴ تا ۲۰ میلی آمپر میزان باز شدگی را مشخص و هوای لازم را به اکچویتور پنوماتیک می رساند. همچنین خود این دستگاه دارای فیدبک خروجی ۴ تا ۲۰ میلی آمپر بوده و میزان باز یا بسته بودن شیر را از این طریق به تابلوی پی ال سی می رساند و نیازی به لیمیت سوئیچ به صورت جداگانه ندارد.
اما لوازم عمومی که برای تاسیساتی که از اکچویتور پنوماتیک استفاده می کنند به این شرح است :
کمپرسور هوا : کمپرسور هوا با ظرفیت های مختلف در بازار موجود می باشد . شما می توانید با محاسبه تعداد میزان نیروی لازم گزینه مناسب را خریداری نمایید

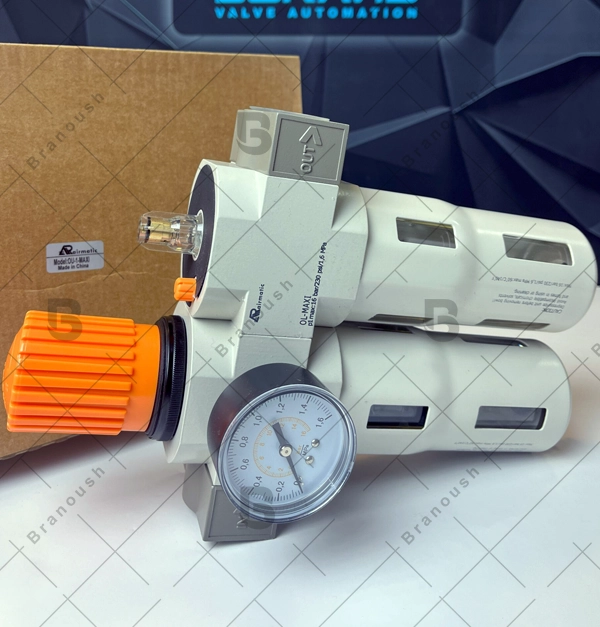

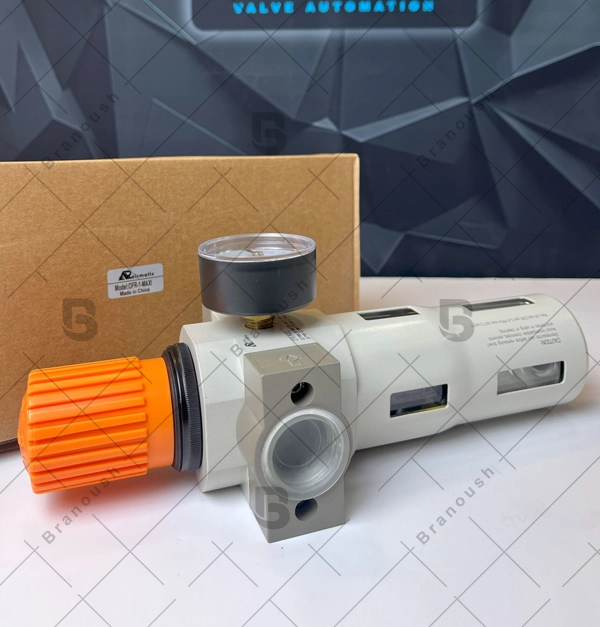

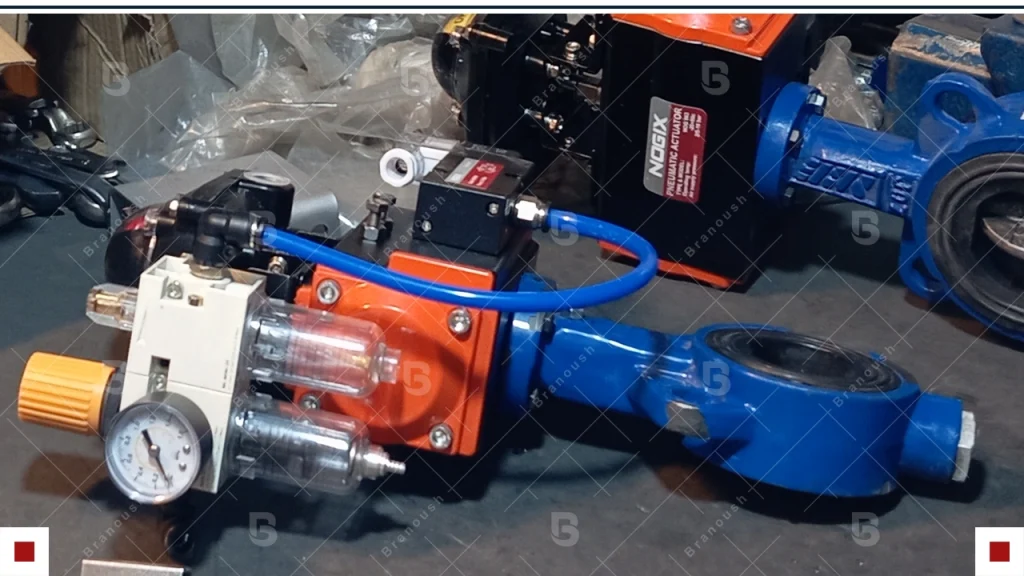

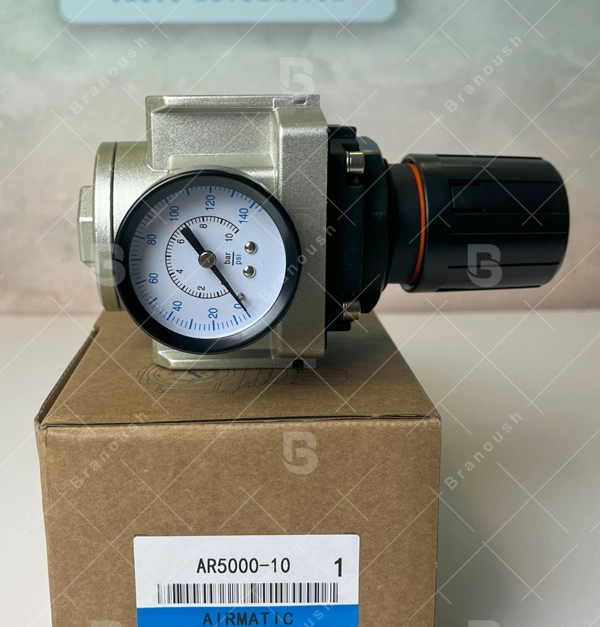

واحد مراقبت هوا : این واحد شامل سه بخش ، فیلتر ، رگلاتور و روغن زن می باشد که شما برای کنترل هوای ورودی به اکچویتور به آنها نیاز خواهید داشت و این تجهیزات بسیار در طول عمر اکچویتور برقی موثر می باشد.
میزان حرارت سیال و محیط چقدر است ؟
برای انتخاب بهترین اکچویتور پنوماتیک نیاز است که شرایط سیال شیر را به خوبی بدانیم . چنانچه درجه حرارت سیال ما معمولی باشد اتصال شیر به اکچویتور نیز معمولی است اما در صورتیکه سیال داغ باشد باید هنگام اتصال شیر به اکچویتور پنوماتیک تمهیداتی اندیشید که حرارت به اکچویتور پنوماتیک نرسد . در بیشتر اوقات از یک پلیت اضافی با یک کوپلینگ استفاده می شود تا فاصله مورد نظر رعایت شود.
شرایط محیط از نظر درجه حفاظت و مراقبتی به چه شکل است ؟
میزان گرد و غبار و رطوبت برای تعیین درجه حفاظت تجهیزات کنترلی ضروری است . بنابراین هنگام خرید اکچویتور پنوماتیک به درجه حفاظت اشاره شده بر روی شیر نامور توجه فرمایید. همچنین در صورتیکه محیط مورد استفاده در یکی از زون بندی های استانداردهای EX قرار دارد . هنگام خرید به این نکته توجه داشته باشید که شیر برقی نامور یا پوزیشنر می بایست از نوع ضد انفجار باشند .
یکی از نکات مهم هنگام خرید اکچویتور پنوماتیک این است که شرایط شیر خود را بررسی بفرمایید که حتما از نوع موتور خور باشد. اگر شیر شما از نوع موتور خور نباشد نیاز به اضافه کردن پلیت و کار تراشکاری خواهد داشت . که میزان و نحوه آن در هر شیر متفاوت است . شما می توانید با ارسال تصویر شیر با سایز شفت و باقی اندازه ها از کارشناسان فنی راهنمایی های لازم را دریافت نمایید.
اکچویتور پنوماتیک بر خلاف اکچویتور برقی بر اساس گشتاور یا نیروی قابل تولید شناسایی نمی شود . اکچویتورهای پنوماتیک با اکت سایز بندی می شوند . و میزان گشتاور در آنها قابل تنظیم است. همانطور که می دانیم و از نام این اکچویتور یا عملگر نیز مشخص است . اساس حرکت آن پنوماتیک بوده و با باد کار می کند. باد تولید شده توسط کمپرسور پس از ورود به داخل سیلندر اکچویتور پنوماتیک صفحات پیستونی شکل را به طرفین عقب و جلو می کند و همین باعث حرکت چرخدنده متصل به شفت شیر می شود و آن را به اندازه ۹۰ درجه می چرخاند. اما میزان نیروی تولید شده چقدر است ؟ در تمام کاتالوگ های تولید کنندگان اکچویتور پنوماتیک جدولی در نظر گرفته شده که این میزان را بر اساس مقدار فشار باد تولید شده توسط کمپرسور مشخص می نماید . به همین دلیل است که در میان این راه از یک رگولاتور فشار استفاده می شود تا بتوان میزان فشار وارد شده بر پیستون اکچویتور پنوماتیک را کنترل کرد . مثلا وقتی شما یک اکچویتور با اکت ۷۵ دارید . در جدول قید شده است که در صورتی که شما فشار بادی معادل ۶ بار به آن وارد کنید این اکچویتور می تواند نیرویی برابر با ۴۵ نیوتن ایجاد نماید . بنا براین انتخاب کمپرسور و رگلاتور فشار برای استفاده از اکچویتورهای پنوماتیک امری ضروری به حساب می آید . هنگام انتخاب اکچویتور پنوماتیک به موارد دیگری نیز باید توجه کرد از جمله اینکه شیری که می خواهیم با اکچویتور پنوماتیک کوپل کنیم موتور خور بوده و دارای فلنج اتصال به اکچویتور باشد . تعداد سوراخها و مجرای شفت در اکچویتور پنوماتیک بر اساس استاندارد بوده و در کاتالوگ اکچویتورهای پنوماتیک به آن اشاره شده است .در صورتیکه شیر موتور خور نباشد نیاز است تا از تجهیزات جانبی استفاده نموده و با ماشینکاری آن را برای کوپل با اکچویتور پنوماتیک آماده کرد. در قسمت زیرین اکچویتور و در نقطه اتصال به شفت شیر ، یک شیار قرار دارد که مانند ستاره است . دلیل ستاره ای بودن این شیار این است که امکان قرار گیری اکچویتور در زوایای مختلف بر روی شیر فراهم گردد. چرا که ممکن است در برخی از مراکز صنعتی به دلیل محدودیت فضا یا موقعیت قرار گیری نیاز باشد اکچویتور در زاویه دیگری قرار بگیرد. از دیگر خصوصیات این شیار اندازه اضلاع چهار پهلوی اصلی میباشید که نقطه ای است که با شیر کوپل می شود. در گشتاورهای مختلف با توجه به حداقل و حداکثر گشتاورهای شیر این اضلاع تعریف شده و در کاتالوگ آورده شده است . در صورت نیاز به گشتاور بیشتر برای شیر کوچک تر ممکن است نیاز باشد از یک رابط خورشیدی استفاده گردد. همانطور که گفته شد ، گشتاور اکچویتورهای پنوماتیک بر اساس حداقل و حداکثر نیاز هر سایز از شیر محاسبه و مشخص گردیده است و همه موارد از جمله شفت و فلنج شیر در نظر گرفته شده است . در صورتیکه شیر و اکچویتور با هم خریداری گردد تمام موارد کنترل شده و پس از کوپل و کالیبره ، قبل از تحویل به مشتریان گرامی کاملا تست می گردد. اما چنانچه شیر قبلا خریداری شده است ، باید دقت گردد گشتاوری انتخاب شود که نیروی مناسب برای حرکت شیر را داشته باشد.
| سایز یا اکت اکچویتور پنوماتیک | گشتاور با فشار باد ۲ بار | گشتاور با فشار باد ۳ بار | گشتاور با فشار باد۴بار | گشتاور با فشار باد ۶ بار |
| اکچویتور پنوماتیک سایز ۴۰ | ۵ نیوتن | ۷ نیوتن | ۱۰ نیوتن | ۱۵ نیوتن |
| اکچویتور پنوماتیک سایز ۵۲ | ۹ نیوتن | ۱۳ نیوتن | ۱۷ نیوتن | ۲۶ نیوتن |
| اکچویتور پنوماتیک سایز ۶۳ | ۱۵ نیوتن | ۲۳ نیوتن | ۳۰ نیوتن | ۴۵ نیوتن |
| اکچویتور پنوماتیک سایز ۷۵ | ۲۱ نیوتن | ۳۲ نیوتن | ۴۲ نیوتن | ۶۴ نیوتن |
| اکچویتور پنوماتیک سایز ۸۳ | ۳۳ نیوتن | ۴۹ نیوتن | ۶۵ نیوتن | ۹۸ نیوتن |
| اکچویتور پنوماتیک سایز ۹۲ | ۴۷ نیوتن | ۷۰ نیوتن | ۹۳ نیوتن | ۱۴۰ نیوتن |
| اکچویتور پنوماتیک سایز۱۰۵ | ۷۰ نیوتن | ۱۰۴ نیوتن | ۱۳۸ نیوتن | ۲۰۷ نیوتن |
| اکچویتور پنوماتیک سایز۱۲۵ | ۱۰۸ نیوتن | ۱۶۲ نیوتن | ۲۱۶ نیوتن | ۳۲۴ نیوتن |
| اکچویتور پنوماتیک سایز۱۴۰ | ۱۸۴ نیوتن | ۲۷۷ نیوتن | ۳۷۰ نیوتن | ۵۵۴ نیوتن |
| اکچویتور پنوماتیک سایز۱۶۰ | ۲۸۱ نیوتن | ۴۲۲ نیوتن | ۵۶۳ نیوتن | ۸۴۴ نیوتن |
| اکچویتور پنوماتیک سایز۱۹۰ | ۴۵۳ نیوتن | ۶۸۰ نیوتن | ۹۰۷ نیوتن | ۱۳۶۱ نیوتن |
| اکچویتور پنوماتیک سایز۲۱۰ | ۵۵۴ نیوتن | ۸۳۱ نیوتن | ۱۱۰۸ نیوتن | ۱۶۶۲ نیوتن |
| اکچویتور پنوماتیک سایز۲۷۰ | ۱۲۶۳ نیوتن | ۱۸۵۴ نیوتن | ۲۴۷۲ نیوتن | ۳۷۱۰ نیوتن |
به عنوان مثال در جدول فوق اکچویتور پنوماتیک دابل اکت با سایز ۴۰ با فشار ۶ بار هوای تولید شده از کمپرسور هوا قادر است نیرویی برابر با حدود ۱۷ نیوتن ایجاد نماید و برای شیرها یا دمپرهایی هایی که نیاز به نیروی حدود ۱۵ نیوتن داردند مناسب است . در صورت استفاده از نوع فنر برگشت یا سینگل اکت این میزان کمتر می شود برای انتخاب دقیق طبق فشار هوای تولید شده و نوع نیاز ، از جدول مشخص شده در کاتالوگ هر برند می بایست استفاده کرد. سایز مجرای شفت این اکچویتور ۹ در ۹ می باشد و سوراخ های منطبق با فلنج آن بر اساس استاندارد جانمایی شده است .اکچویتور پنوماتیک سایز ۴۰ دارای دو عدد پیچ در قسمت فوقانی می باشد که از آن می توان برای کالیبره نموده و تغییر نقطه باز و بسته کردن شیر استفاده کرد.

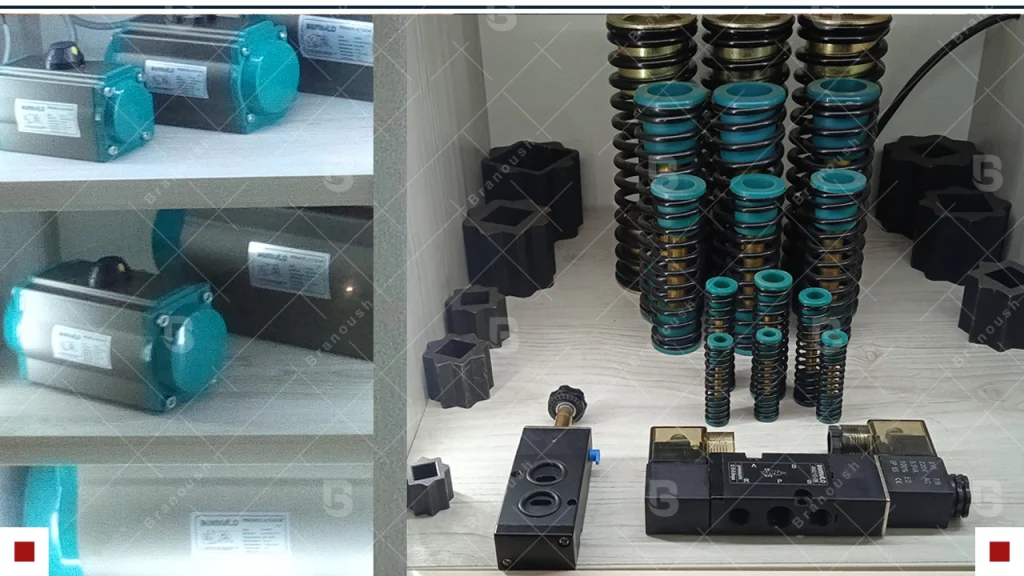

توجه بفرمایید که مجرای شفت اکچویتورهای پنوماتیک به صورت ستاره ای می باشد و امکان چرخش ۴۵ درجه ای را دارد که می توان این اکچویتورها را در شرایطی که فضا کم باشد در زاویه ای مناسب قرار داد . همچنین این مجراها قابلیت قرارگیری رابط های خورشیدی برای تبدیل شفت های مختلف را نیز دارا می باشد.
