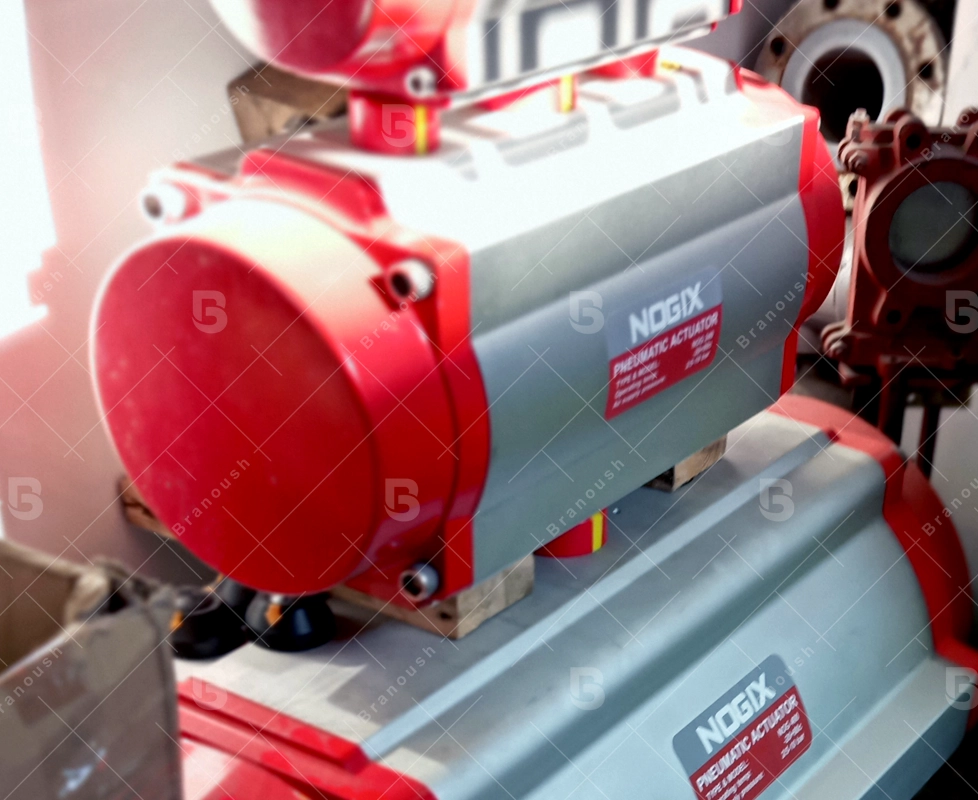

اکچویتور پنوماتیک نوجیکس مدل NOG300
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG300 یک محرک ربع‌گرد صنعتی فوق سنگین با گشتاور بسیار بالا است که برای کنترل ولوهای پروانه‌ای، بال ولوها و دمپرهای عظیم در سیستم‌های تحت فشار سنگین طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) عرضه شده و گزینه‌ای ایده‌آل برای کاربردهای سنگین در صنایع نفت و گاز، پالایشگاه‌ها، نیروگاه‌ها و سیستم‌های انتقال سیالات پرحجم محسوب می‌شود.
ویژگی‌های کلیدی:
✔ ساختار مقاوم از آلومینیوم آنودایز شده با پوشش ضدخوردگی
✔ عملکرد پایدار و دقیق با مصرف بهینه هوای فشرده
✔ سازگاری با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✔ قابلیت نصب تجهیزات جانبی شامل پوزیشنر، لیمیت سوئیچ و شیر برقی مطابق استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن ولو با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار ولو در مواقع اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 205.8 نیوتن‌متر
- فشار 4 بار: 274.4 نیوتن‌متر
- فشار 5 بار: 343.0 نیوتن‌متر
- فشار 6 بار: 411.6 نیوتن‌متر
- فشار 7 بار: 480.2 نیوتن‌متر
- فشار 8 بار: 548.8 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 420.3 | 235.6 |
| 6 بار | 503.5 | 297.2 |
| 7 بار | 586.7 | 358.8 |
| 8 بار | 669.9 | 420.4 |
تفاوت مدل NOG300 با مدل‌های دیگر:
🔹 مدل NOG300 نسبت به NOG270 دارای گشتاور بالاتر و ظرفیت کنترل ولوهای صنعتی عظیم است.
🔹 در مقایسه با مدل‌های بزرگ‌تر مانند NOG350، این اکچویتور وزن کمتری دارد اما همچنان عملکرد فوق‌العاده‌ای ارائه می‌دهد.
🔹 مدل فنر برگشت‌دار (SR) در این سری، نیروی بازگشتی بسیار بالاتری دارد که برای ایمنی بیشتر در شرایط اضطراری ایده‌آل است.
کاربردها:
✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
✅ کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
✅ استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق
