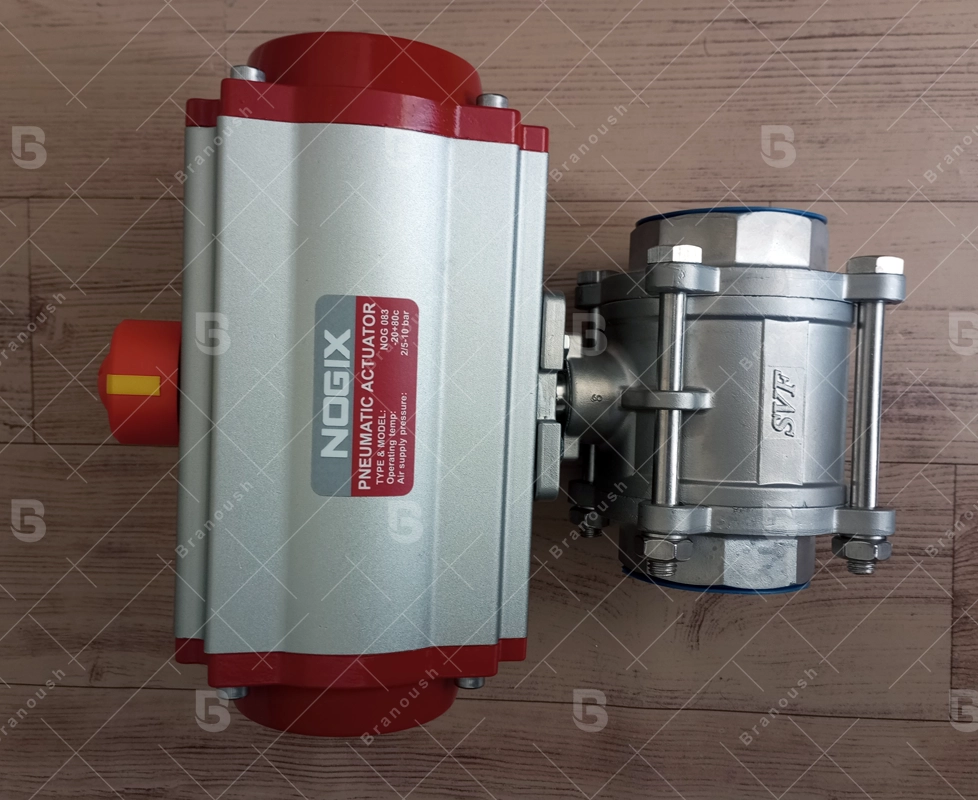

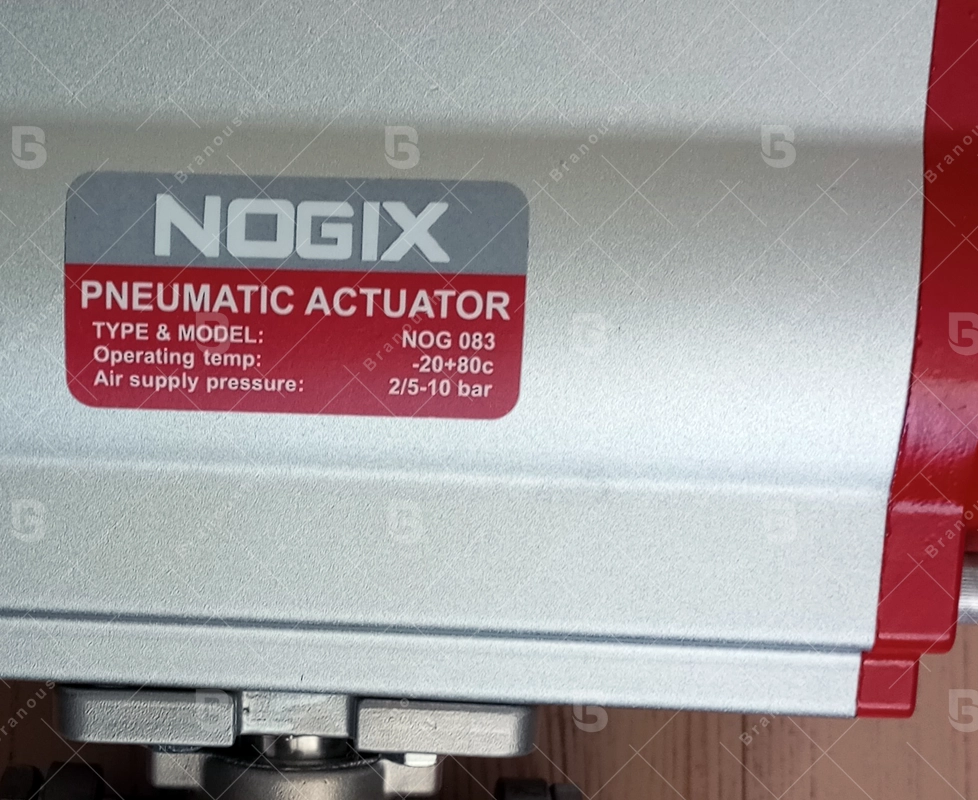

اکچویتور پنوماتیک نوجیکس مدل NOG083
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG083 یک محرک ربع‌گرد قدرتمند است که برای کنترل ولوهای پروانه‌ای، بال ولوها و دمپرهای صنعتی طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) عرضه شده و گزینه‌ای ایده‌آل برای سیستم‌های کنترلی با فشار بالا و نیاز به گشتاور بیشتر است.
ویژگی‌های کلیدی:
✔ طراحی مقاوم از آلیاژ آلومینیوم با پوشش ضدخوردگی
✔ قابلیت کنترل ولوهای ربع‌گرد (90 درجه) با دقت بالا
✔ مصرف بهینه هوای فشرده برای افزایش بهره‌وری سیستم
✔ سازگاری با استانداردهای ISO 5211 و VDI/VDE 3845 برای نصب روی ولوهای صنعتی
✔ امکان نصب لیمیت سوئیچ، پوزیشنر و شیر برقی مطابق استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن ولو با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار ولو در مواقع اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 24.1 نیوتن‌متر
- فشار 4 بار: 32.2 نیوتن‌متر
- فشار 5 بار: 40.2 نیوتن‌متر
- فشار 6 بار: 48.3 نیوتن‌متر
- فشار 7 بار: 56.3 نیوتن‌متر
- فشار 8 بار: 64.4 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 50.6 | 28.4 |
| 6 بار | 60.5 | 36.1 |
| 7 بار | 70.4 | 43.8 |
| 8 بار | 80.3 | 51.5 |
تفاوت مدل NOG083 با مدل‌های دیگر:
🔹 مدل NOG083 نسبت به NOG075 دارای گشتاور بالاتر و ظرفیت تحمل بار بیشتری است، بنابراین برای ولوهای صنعتی بزرگ‌تر و سیستم‌هایی با فشار عملیاتی بالا مناسب‌تر است.
🔹 در مقایسه با مدل NOG100، این اکچویتور وزن سبک‌تر و ابعاد کوچک‌تری دارد، که در کاربردهای نیازمند عملکرد سریع‌تر مزیت محسوب می‌شود.
🔹 مدل فنر برگشت‌دار (SR) این اکچویتور نیروی بازگشتی قوی‌تری دارد که در شرایط اضطراری می‌تواند ولو را به حالت ایمن باز یا بسته برگرداند.
کاربردها:
✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ استفاده در صنایع پالایشگاهی، نیروگاهی و پتروشیمی برای مدیریت فرآیندهای حساس
✅ کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
✅ کاربرد در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق
