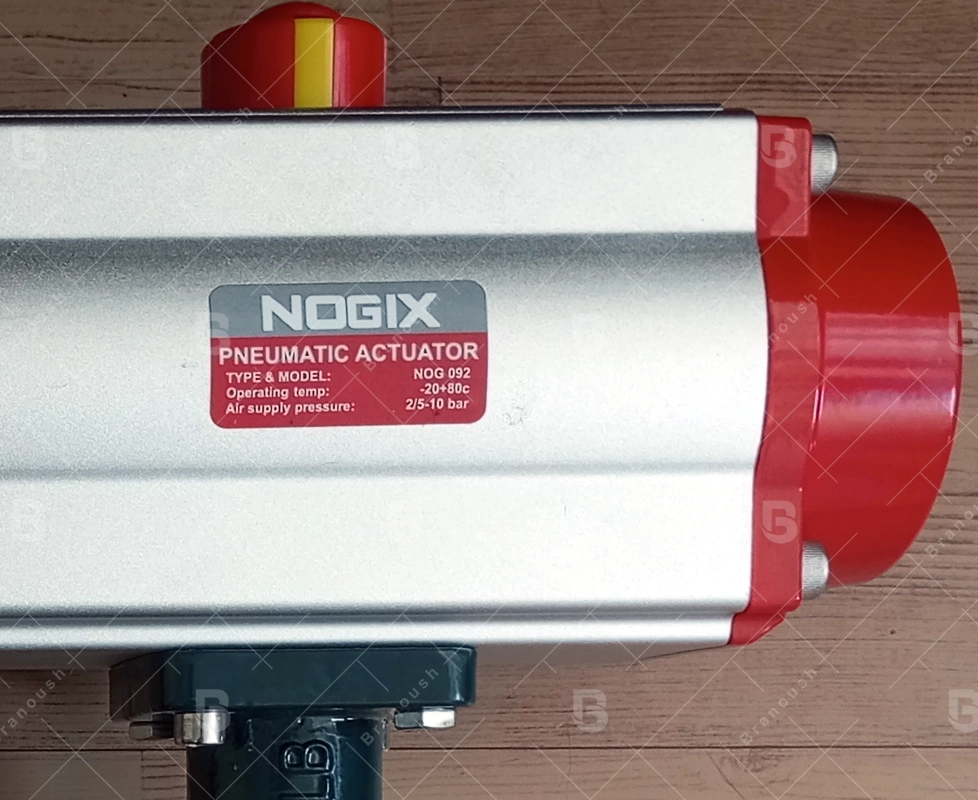

اکچویتور پنوماتیک نوجیکس مدل NOG092
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG092 یک محرک ربع‌گرد صنعتی است که برای کنترل ولوهای پروانه‌ای، بال ولوها و دمپرهای صنعتی طراحی شده است. این مدل دارای دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) بوده و برای سیستم‌های صنعتی با فشار بالا و نیاز به گشتاور متوسط تا بالا ایده‌آل است.
ویژگی‌های کلیدی:
✔ ساختار مقاوم از آلومینیوم آنودایز شده با پوشش ضدخوردگی
✔ عملکرد دقیق با مصرف بهینه هوای فشرده
✔ سازگاری با استانداردهای نصب ISO 5211 و VDI/VDE 3845

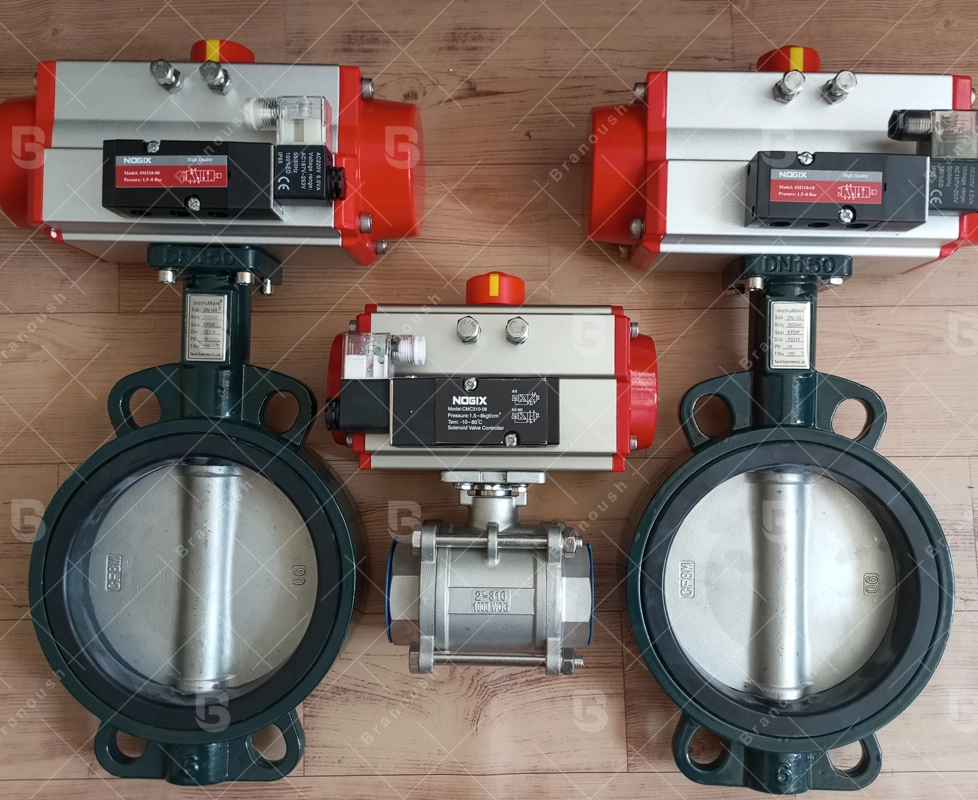

✔ امکان نصب پوزیشنر، لیمیت سوئیچ و شیر برقی مطابق استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن ولو با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار ولو در مواقع اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 30.8 نیوتن‌متر
- فشار 4 بار: 41.1 نیوتن‌متر
- فشار 5 بار: 51.4 نیوتن‌متر
- فشار 6 بار: 61.7 نیوتن‌متر
- فشار 7 بار: 72.0 نیوتن‌متر
- فشار 8 بار: 82.3 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 63.8 | 35.2 |
| 6 بار | 76.1 | 44.4 |
| 7 بار | 88.3 | 53.6 |
| 8 بار | 100.6 | 62.8 |
تفاوت مدل NOG092 با مدل‌های دیگر:
🔹 مدل NOG092 نسبت به NOG083 دارای گشتاور بالاتر است، بنابراین برای ولوهای بزرگ‌تر و سیستم‌هایی با فشار کاری بالاتر مناسب‌تر است.
🔹 در مقایسه با مدل NOG100، این اکچویتور وزن سبک‌تر و ابعاد کوچک‌تری دارد که در برخی کاربردهای نیازمند فضای محدود مزیت محسوب می‌شود.
🔹 مدل فنر برگشت‌دار (SR) این اکچویتور نیروی بازگشتی قوی‌تری دارد و در شرایط اضطراری عملکرد ایمن‌تری ارائه می‌دهد.
کاربردها:

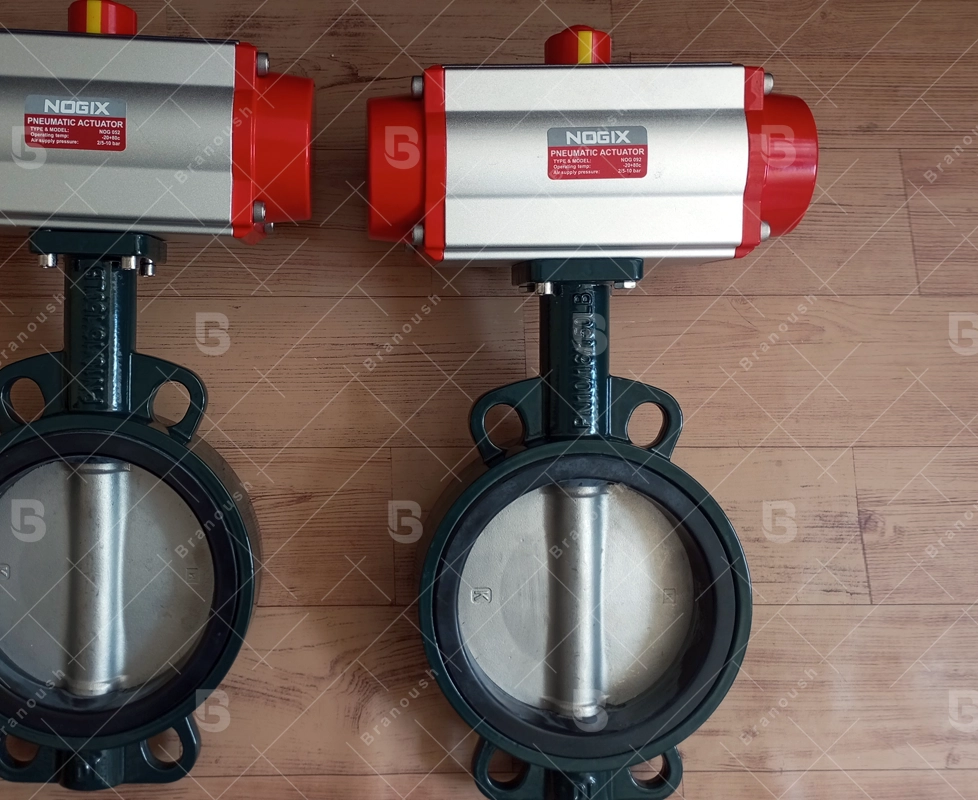

✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ مدیریت جریان سیالات در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
✅ کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
✅ کاربرد در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق
