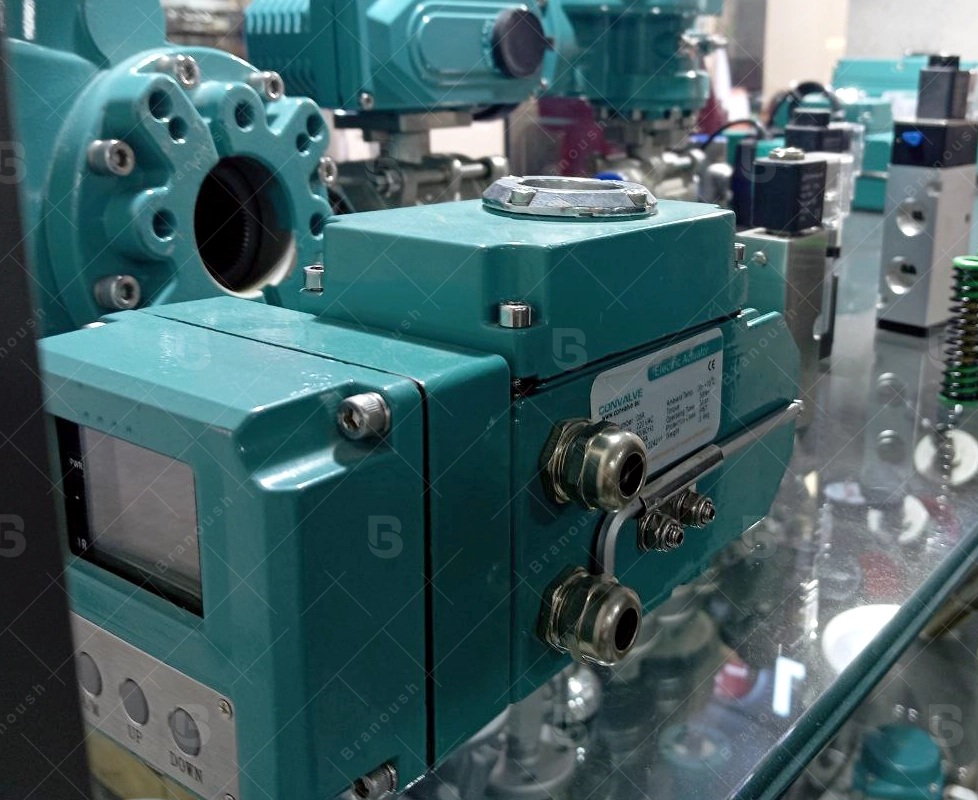

اکچویتور برقی تدریجی Convalve مدل EAC1-020 (200 نیوتن‌متر – تدریجی)
اکچویتور برقی Convalve مدل EAC1-020 یک محرک الکتریکی چرخشی ربع‌گرد (Quarter-Turn) با گشتاور 200 نیوتن‌متر است که برای کنترل ولوهای پروانه‌ای، توپی و دمپرهای صنعتی در سیستم‌های نیمه‌سنگین و سنگین طراحی شده است. این مدل با عملکرد تدریجی (Modulating) و سیگنال ورودی 4-20mA یا 0-10V، گزینه‌ای مناسب برای صنایع نفت و گاز، پتروشیمی، تصفیه آب، نیروگاه‌ها و سیستم‌های HVAC صنعتی محسوب می‌شود.
🔹 ویژگی‌های کلیدی مدل EAC1-020
✔ گشتاور خروجی 200 نیوتن‌متر برای ولوهای صنعتی متوسط تا سنگین
✔ عملکرد تدریجی (Modulating) با سیگنال کنترل 4-20mA یا 0-10V
✔ دارای قابلیت کنترل موقعیت دقیق ولو با سیستم فیدبک داخلی
✔ ولتاژ تغذیه: 220V AC یا 24V DC
✔ مدت زمان چرخش 90 درجه: 30 ثانیه
✔ مصرف انرژی بهینه با توان موتور 50 وات
✔ وزن متناسب (5.5 کیلوگرم) برای نصب آسان
✔ استاندارد اتصال ISO5211 برای نصب روی ولوهای صنعتی
✔ کلاس حفاظتی IP67 (مقاوم در برابر آب و گرد و غبار)
✔ بدنه آلومینیومی با پوشش اپوکسی ضدخوردگی
✔ دارای قطع‌کن حرارتی داخلی برای محافظت از موتور در دمای بالا
✔ خروجی فیدبک پتانسیومتری برای مانیتورینگ موقعیت ولو
🔹 مشخصات فنی مدل EAC1-020
🔹 گشتاور خروجی: 200 نیوتن‌متر
🔹 مدت زمان چرخش: 30 ثانیه برای 90 درجه
🔹 ولتاژ کاری: 220V AC / 24V DC
🔹 سیگنال کنترل: 4-20mA یا 0-10V
🔹 خروجی فیدبک: پتانسیومتری برای نمایش موقعیت ولو
🔹 توان موتور: 50 وات
🔹 جریان مصرفی: 0.7 آمپر
🔹 کلاس حفاظتی: IP67
🔹 استاندارد نصب: ISO5211 / F07, F10
🔹 دمای عملیاتی: -20 تا 70 درجه سانتی‌گراد
🔹 وزن: 5.5 کیلوگرم
🔹 سیستم حرارتی حفاظتی: قطع‌کن موتور در دمای 120 درجه سانتی‌گراد
🔹 اطلاعات نصب و راه‌اندازی مدل EAC1-020
✅ ولو باید به‌درستی با اکچویتور تراز شده باشد.
✅ از استاندارد ISO5211 برای انتخاب سایز مناسب فلنج نصب استفاده کنید.
✅ در هنگام نصب، از اعمال نیروی مکانیکی اضافی به اکچویتور خودداری کنید.
✅ سیستم تغذیه برق باید مطابق با ولتاژ نامی دستگاه باشد.
✅ اکچویتور نباید در محیط‌های بسیار مرطوب یا خورنده بدون محافظت اضافی نصب شود.
✅ مسیر حرکت ولو بررسی شود تا هیچ مانعی در مسیر عملکرد وجود نداشته باشد.
✅ اکچویتور برقی تدریجی Convalve مدل EAC1-020، انتخابی عالی برای کنترل دقیق ولوهای صنعتی متوسط تا سنگین در صنایع مختلف است.
