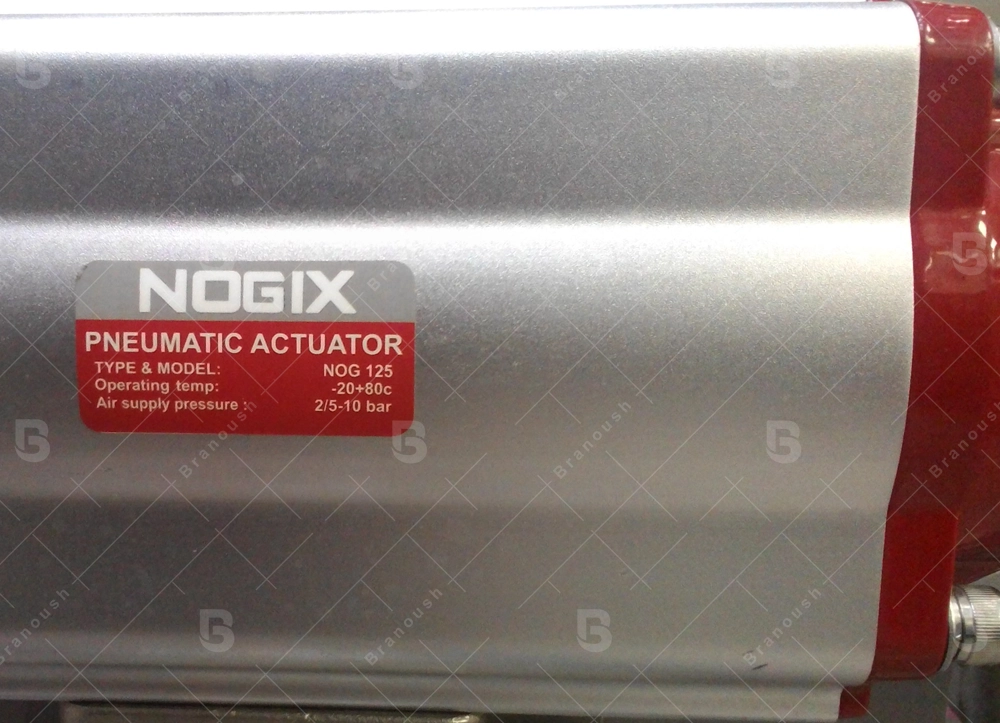

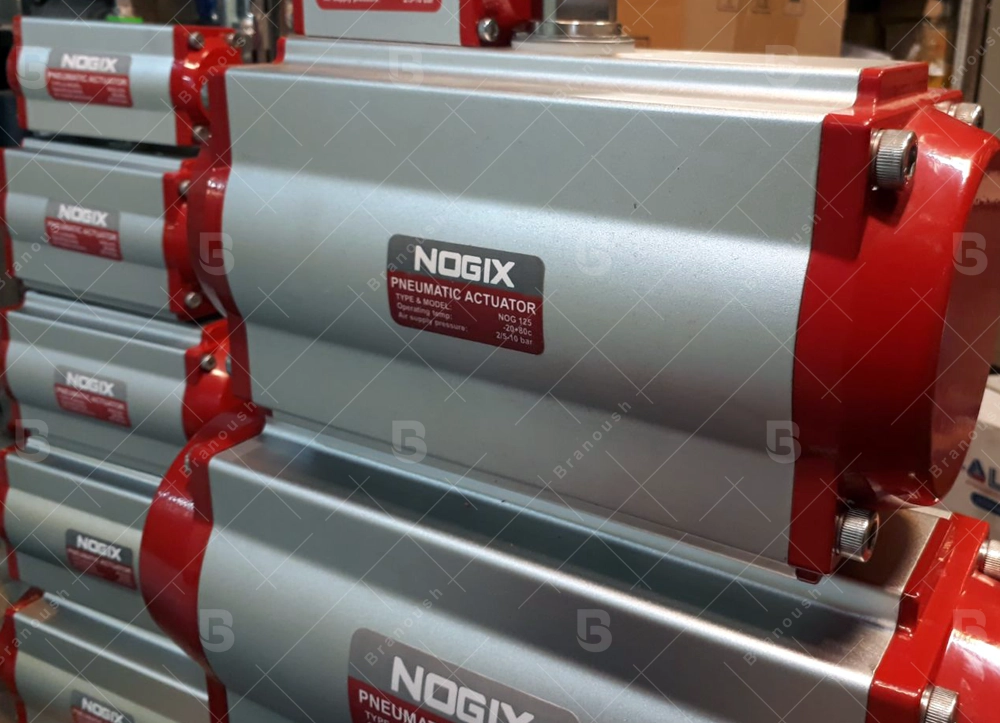

اکچویتور پنوماتیک نوجیکس مدل NOG125
معرفی کلی

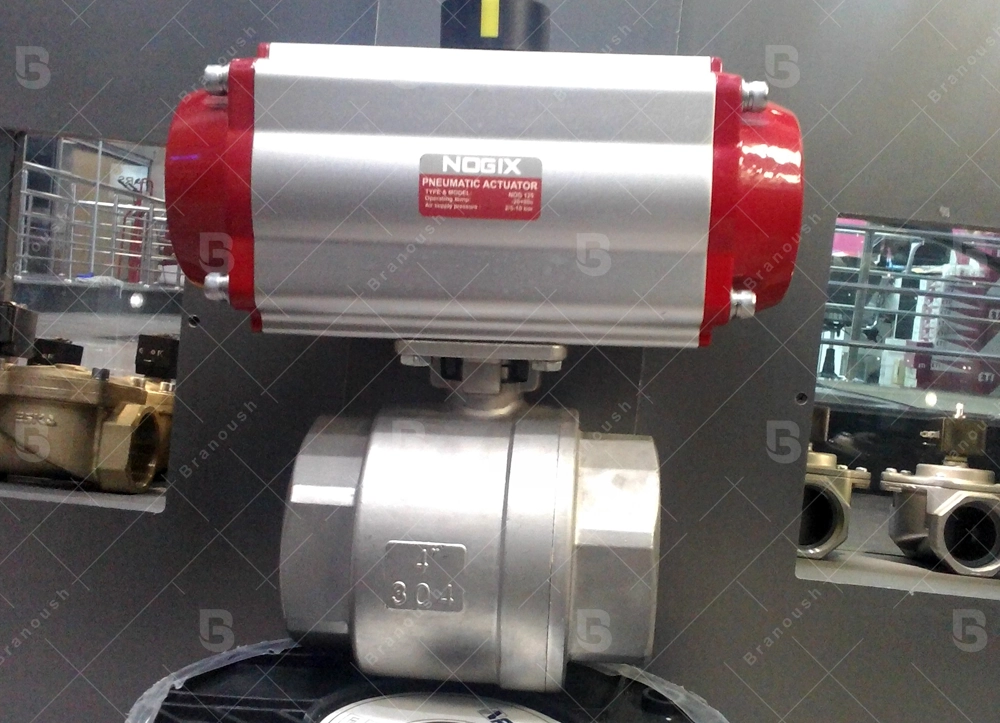

اکچویتور پنوماتیک نوجیکس مدل NOG125 یک محرک ربع‌گرد قدرتمند با گشتاور بالا و طراحی صنعتی پیشرفته است که برای کنترل ولوهای پروانه‌ای، بال ولوها و دمپرهای صنعتی در سیستم‌های با فشار بالا طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) ارائه شده و برای سیستم‌های کنترلی حساس و کاربردهای صنعتی سنگین ایده‌آل است.
ویژگی‌های کلیدی:
✔ بدنه مقاوم از آلیاژ آلومینیوم آنودایز شده با پوشش ضدخوردگی
✔ عملکرد دقیق و پایدار با مصرف بهینه هوای فشرده
✔ سازگاری با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✔ قابلیت نصب تجهیزات جانبی مانند پوزیشنر، لیمیت سوئیچ و شیر برقی مطابق استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن ولو با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار ولو در مواقع اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 55.4 نیوتن‌متر
- فشار 4 بار: 73.8 نیوتن‌متر
- فشار 5 بار: 92.3 نیوتن‌متر
- فشار 6 بار: 110.7 نیوتن‌متر
- فشار 7 بار: 129.2 نیوتن‌متر
- فشار 8 بار: 147.6 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 108.9 | 60.1 |
| 6 بار | 130.2 | 75.9 |
| 7 بار | 151.5 | 91.7 |
| 8 بار | 172.8 | 107.5 |
تفاوت مدل NOG125 با مدل‌های دیگر:
🔹 مدل NOG125 نسبت به NOG105 دارای گشتاور بالاتر و ظرفیت کنترل ولوهای صنعتی بزرگ‌تر است.
🔹 در مقایسه با مدل‌های بزرگ‌تر مانند NOG140، این اکچویتور وزن کمتر و ابعاد جمع‌وجورتری دارد، اما همچنان عملکردی بسیار قدرتمند را ارائه می‌دهد.
🔹 مدل فنر برگشت‌دار (SR) در این سری، نیروی بازگشتی قوی‌تری نسبت به مدل‌های کوچک‌تر دارد و برای افزایش ایمنی سیستم‌ها در شرایط اضطراری ایده‌آل است.
کاربردها:
✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
✅ کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
✅ استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق
