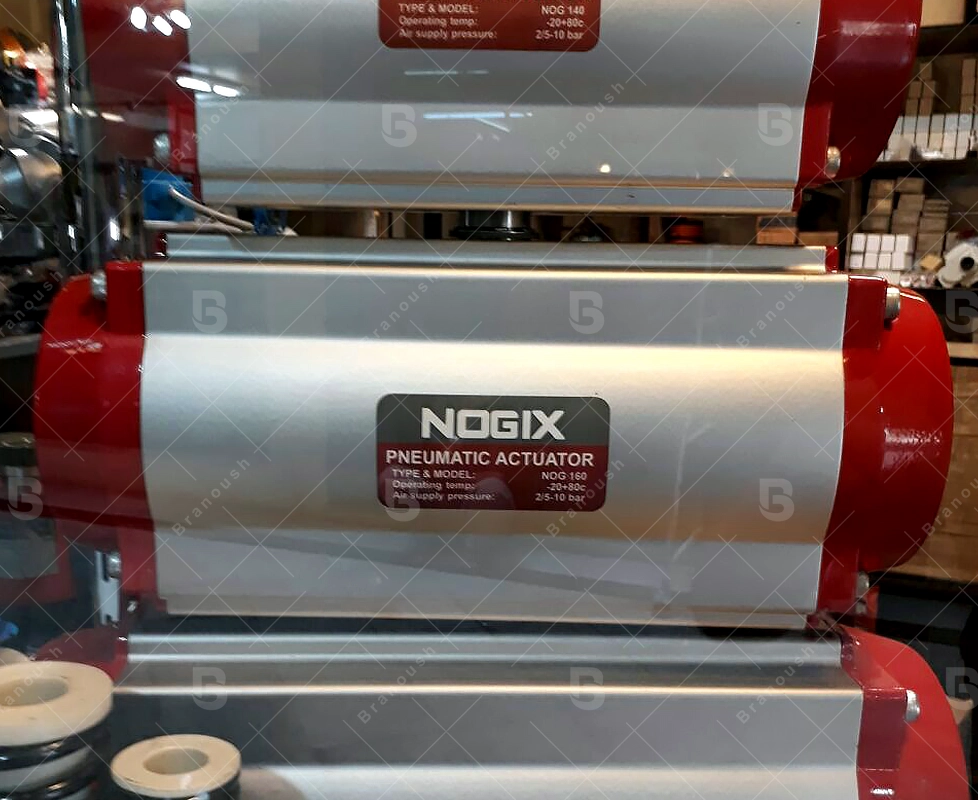

اکچویتور پنوماتیک نوجیکس مدل NOG160
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG160 یک محرک ربع‌گرد صنعتی با گشتاور بالا است که برای کنترل ولوهای پروانه‌ای، بال ولوها و دمپرهای بزرگ در سیستم‌های تحت فشار بالا طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) ارائه شده و برای صنایع نفت و گاز، پتروشیمی و نیروگاهی ایده‌آل است.
ویژگی‌های کلیدی:
✔ بدنه مستحکم از آلومینیوم آنودایز شده با پوشش ضدخوردگی
✔ عملکرد دقیق و پایدار با مصرف بهینه هوای فشرده
✔ سازگاری با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✔ امکان نصب تجهیزات جانبی شامل پوزیشنر، لیمیت سوئیچ و شیر برقی مطابق استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن ولو با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار ولو در مواقع اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 87.6 نیوتن‌متر
- فشار 4 بار: 116.8 نیوتن‌متر
- فشار 5 بار: 146.0 نیوتن‌متر
- فشار 6 بار: 175.2 نیوتن‌متر
- فشار 7 بار: 204.4 نیوتن‌متر
- فشار 8 بار: 233.6 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 173.2 | 97.1 |
| 6 بار | 207.1 | 122.3 |
| 7 بار | 241.0 | 147.5 |
| 8 بار | 274.9 | 172.7 |
تفاوت مدل NOG160 با مدل‌های دیگر:
🔹 مدل NOG160 نسبت به NOG140 دارای گشتاور بالاتر و ظرفیت کنترل ولوهای صنعتی بزرگ‌تر است.
🔹 در مقایسه با مدل‌های بزرگ‌تر مانند NOG180، این اکچویتور وزن کمتر و نصب آسان‌تری دارد، اما همچنان عملکردی بسیار قدرتمند را ارائه می‌دهد.
🔹 مدل فنر برگشت‌دار (SR) در این سری، نیروی بازگشتی بالاتری دارد و در شرایط اضطراری ایمنی بیشتری را فراهم می‌کند.
کاربردها:
✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
✅ کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
✅ استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق
