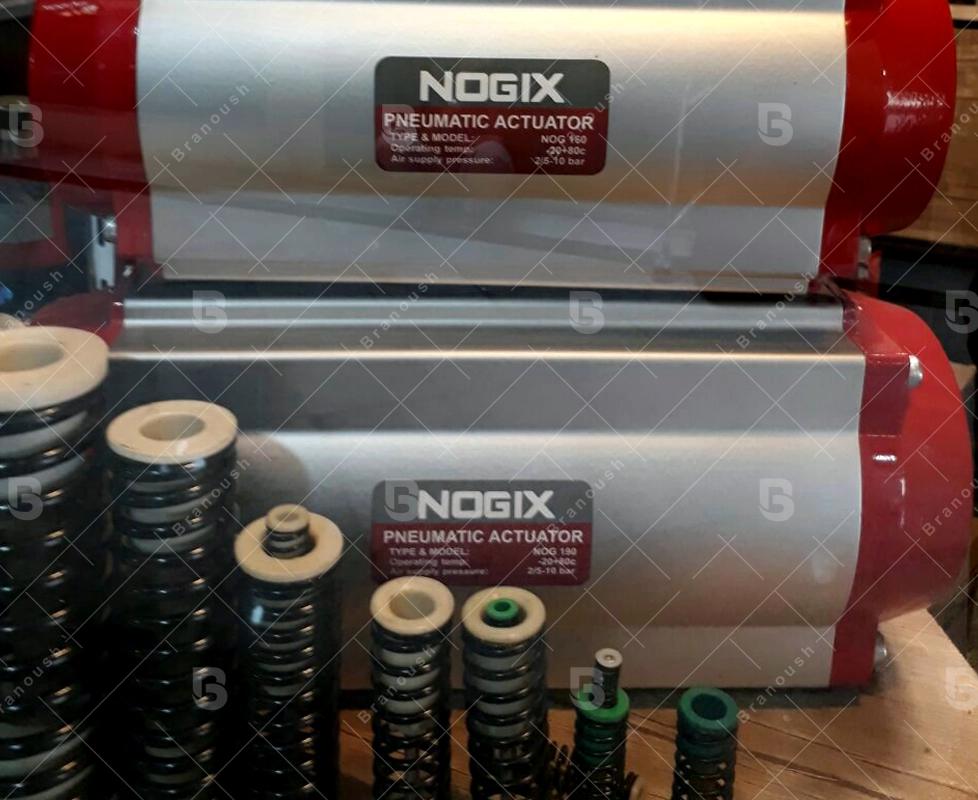

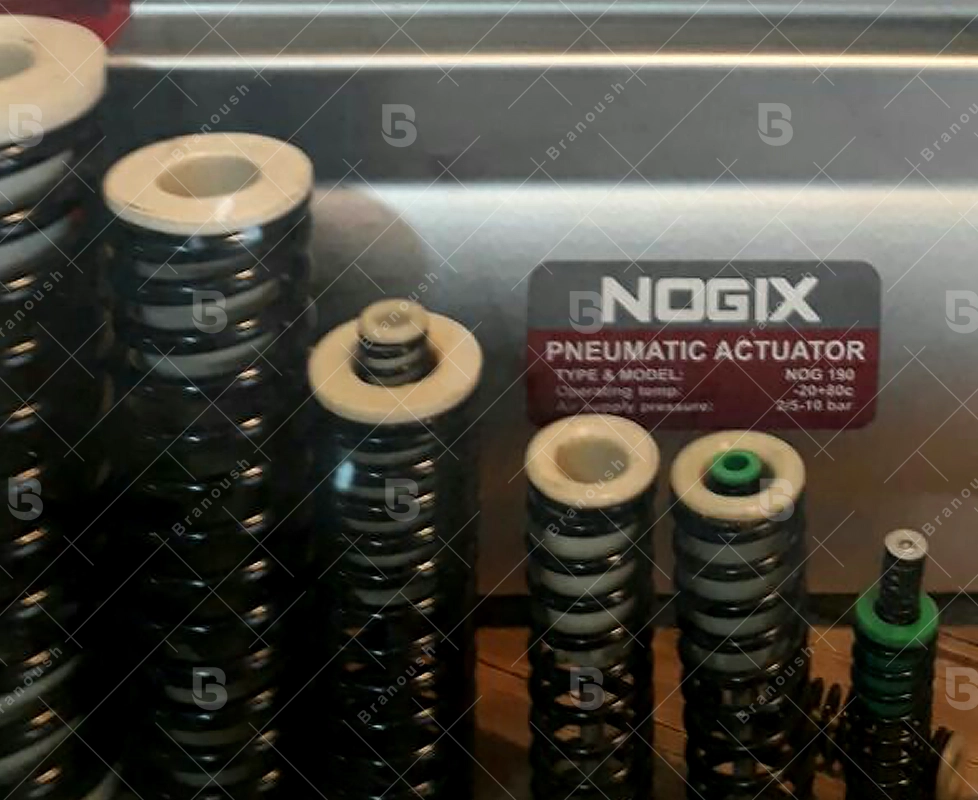

اکچویتور پنوماتیک نوجیکس مدل NOG190
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG190 یک محرک ربع‌گرد صنعتی سنگین با گشتاور بالا است که برای کنترل ولوهای پروانه‌ای، بال ولوها و دمپرهای بزرگ در سیستم‌های تحت فشار بالا طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) ارائه شده و برای صنایع نفت و گاز، پالایشگاه‌ها، نیروگاه‌ها و خطوط انتقال سیالات پرحجم ایده‌آل است.
ویژگی‌های کلیدی:
✔ بدنه مستحکم از آلومینیوم آنودایز شده با پوشش ضدخوردگی
✔ عملکرد دقیق و پایدار با مصرف بهینه هوای فشرده
✔ سازگاری با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✔ امکان نصب تجهیزات جانبی شامل پوزیشنر، لیمیت سوئیچ و شیر برقی مطابق استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن ولو با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار ولو در مواقع اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 105.8 نیوتن‌متر
- فشار 4 بار: 141.1 نیوتن‌متر
- فشار 5 بار: 176.4 نیوتن‌متر
- فشار 6 بار: 211.6 نیوتن‌متر
- فشار 7 بار: 246.9 نیوتن‌متر
- فشار 8 بار: 282.2 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 211.9 | 118.7 |
| 6 بار | 253.6 | 149.8 |
| 7 بار | 295.3 | 180.9 |
| 8 بار | 337.0 | 212.0 |
تفاوت مدل NOG190 با مدل‌های دیگر:
🔹 مدل NOG190 نسبت به NOG160 دارای گشتاور بالاتر و ظرفیت کنترل ولوهای صنعتی بزرگ‌تر است.
🔹 در مقایسه با مدل‌های بزرگ‌تر مانند NOG210، این اکچویتور وزن کمتری دارد اما همچنان عملکرد بسیار قدرتمندی را ارائه می‌دهد.
🔹 مدل فنر برگشت‌دار (SR) در این سری، نیروی بازگشتی بسیار بالاتری دارد و برای افزایش ایمنی سیستم‌ها در شرایط اضطراری بسیار مناسب است.
کاربردها:
✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
✅ کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
✅ استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق
