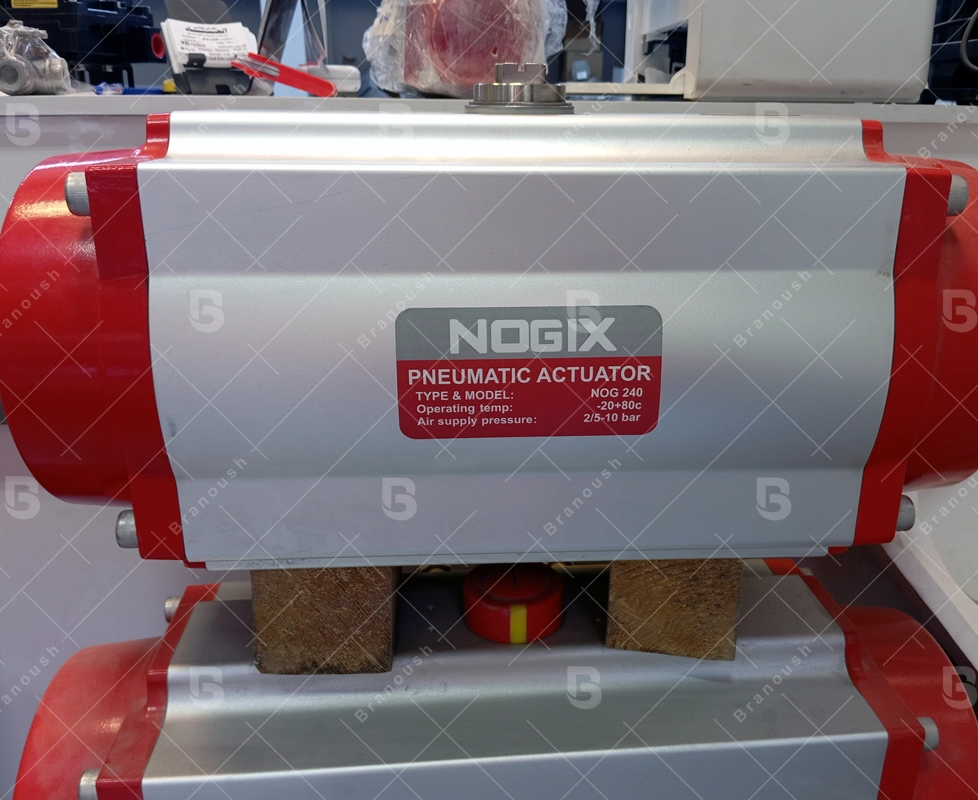

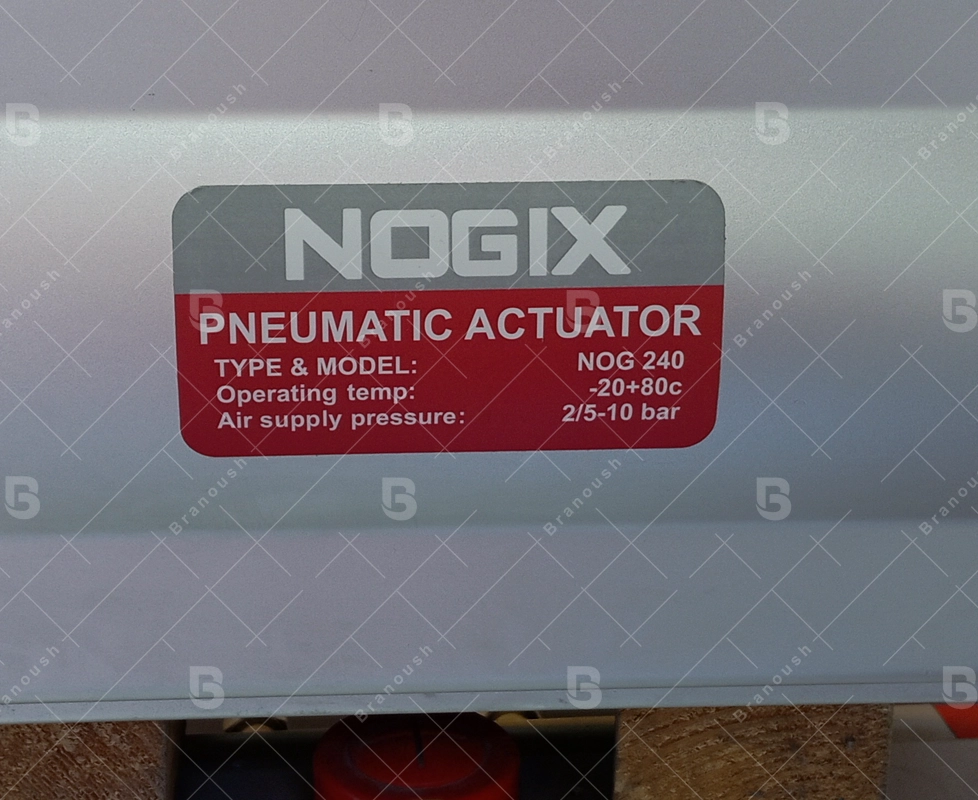

اکچویتور پنوماتیک نوجیکس مدل NOG240
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG240 یک محرک ربع‌گرد صنعتی فوق قدرتمند است که برای کنترل ولوهای پروانه‌ای، بال ولوها و دمپرهای بسیار بزرگ در سیستم‌های تحت فشار سنگین طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) ارائه شده و برای صنایع پالایشگاهی، نیروگاهی، خطوط انتقال سیالات پرحجم و پتروشیمی ایده‌آل است.
ویژگی‌های کلیدی:
✔ بدنه مقاوم از آلومینیوم آنودایز شده با پوشش ضدخوردگی
✔ عملکرد دقیق و پایدار با مصرف بهینه هوای فشرده
✔ سازگاری با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✔ امکان نصب تجهیزات جانبی شامل پوزیشنر، لیمیت سوئیچ و شیر برقی مطابق استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن ولو با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار ولو در مواقع اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 148.6 نیوتن‌متر
- فشار 4 بار: 198.1 نیوتن‌متر
- فشار 5 بار: 247.6 نیوتن‌متر
- فشار 6 بار: 297.2 نیوتن‌متر
- فشار 7 بار: 346.7 نیوتن‌متر
- فشار 8 بار: 396.2 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 301.2 | 168.2 |
| 6 بار | 360.3 | 211.8 |
| 7 بار | 419.4 | 255.4 |
| 8 بار | 478.5 | 299.0 |
تفاوت مدل NOG240 با مدل‌های دیگر:
🔹 مدل NOG240 نسبت به NOG210 دارای گشتاور بالاتر و ظرفیت کنترل ولوهای صنعتی بسیار بزرگ‌تر است.
🔹 در مقایسه با مدل‌های بزرگ‌تر مانند NOG270، این اکچویتور وزن کمتری دارد اما همچنان عملکردی فوق‌العاده قوی ارائه می‌دهد.
🔹 مدل فنر برگشت‌دار (SR) در این سری، نیروی بازگشتی بسیار بالاتری دارد که برای ایمنی بیشتر در شرایط اضطراری ایده‌آل است.
کاربردها:
✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
✅ کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
✅ استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق
