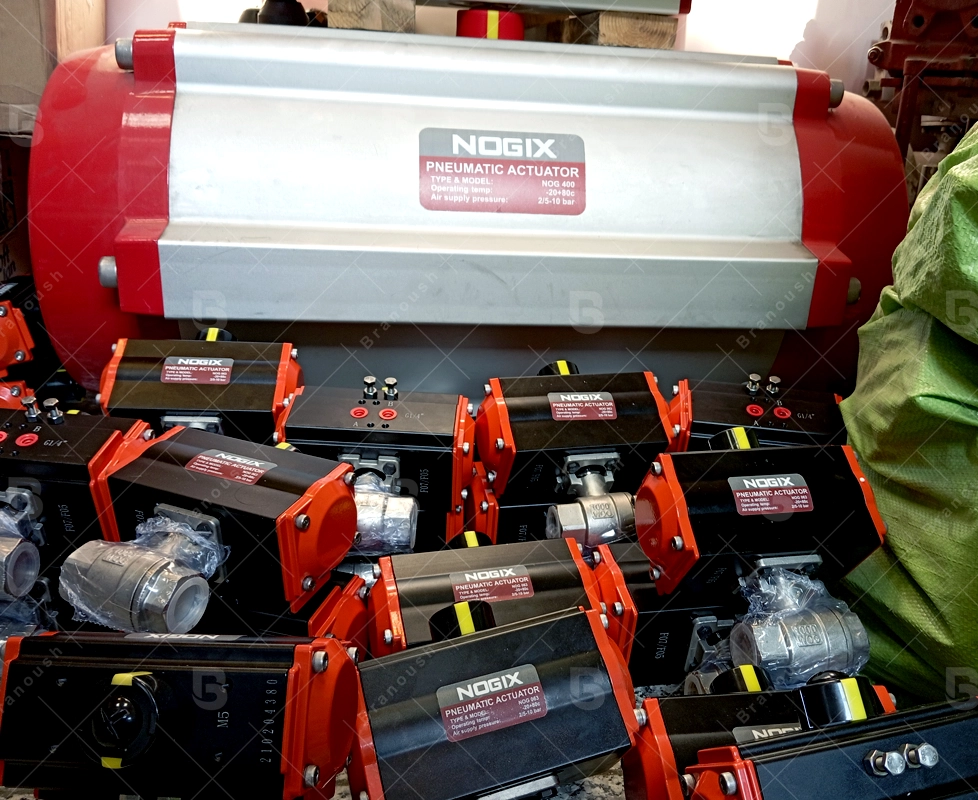

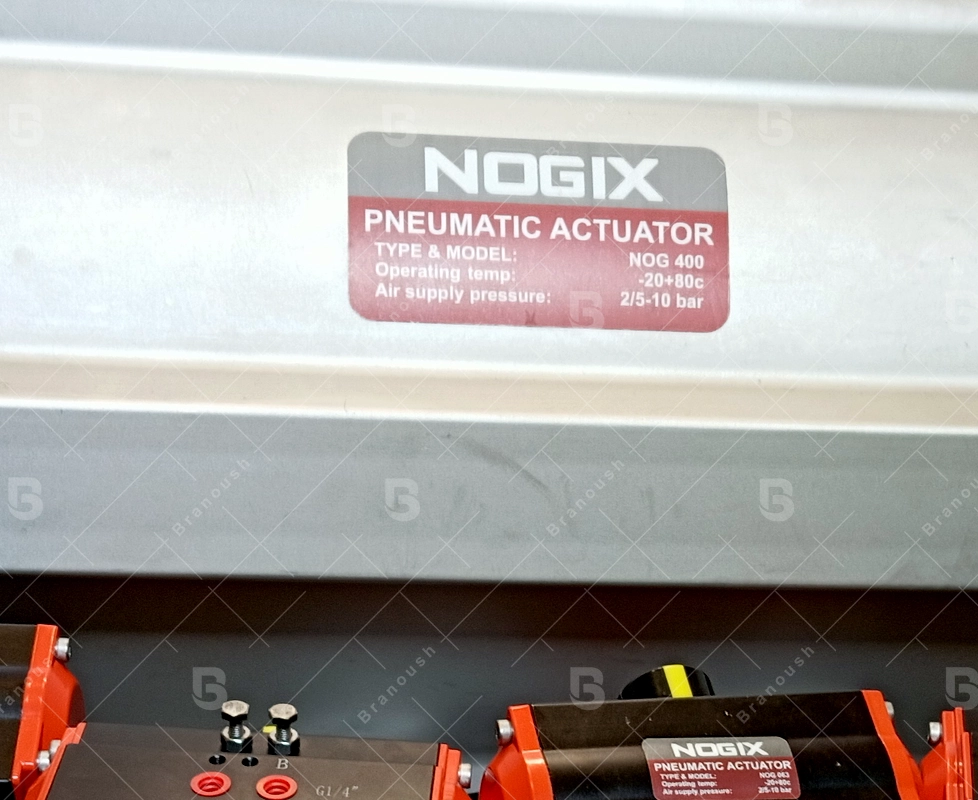

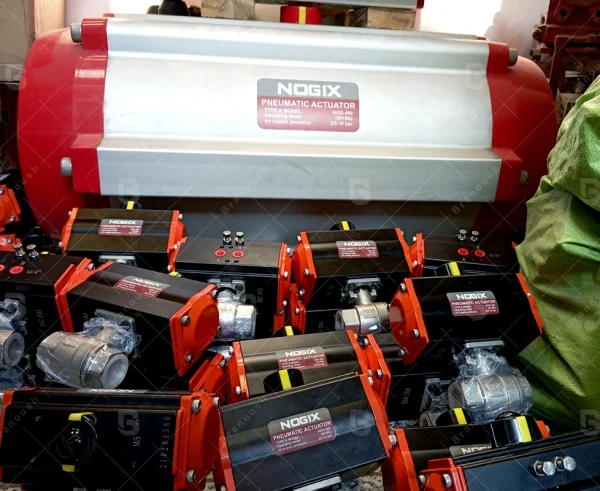

اکچویتور پنوماتیک نوجیکس مدل NOG400
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG400 بزرگ‌ترین و قدرتمندترین اکچویتور ربع‌گرد این سری است که برای کنترل ولوهای پروانه‌ای، بال ولوها و دمپرهای بسیار بزرگ در سیستم‌های تحت فشار بالا طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) عرضه شده و برای کاربردهای فوق سنگین در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های انتقال سیالات حجیم ایده‌آل است.
ویژگی‌های کلیدی:
✔ ساختار مستحکم از آلومینیوم آنودایز شده با پوشش ضدخوردگی
✔ عملکرد فوق‌العاده پایدار و دقت بالا با مصرف بهینه هوای فشرده
✔ سازگاری با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✔ امکان نصب تجهیزات جانبی شامل پوزیشنر، لیمیت سوئیچ و شیر برقی مطابق استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن ولو با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار ولو در مواقع اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 286.8 نیوتن‌متر
- فشار 4 بار: 382.4 نیوتن‌متر
- فشار 5 بار: 478.0 نیوتن‌متر
- فشار 6 بار: 573.6 نیوتن‌متر
- فشار 7 بار: 669.2 نیوتن‌متر
- فشار 8 بار: 764.8 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 589.2 | 328.9 |
| 6 بار | 707.4 | 413.1 |
| 7 بار | 825.6 | 497.3 |
| 8 بار | 943.8 | 581.5 |
تفاوت مدل NOG400 با مدل‌های دیگر:
🔹 مدل NOG400 قوی‌ترین اکچویتور این سری است که بالاترین گشتاور را در بین مدل‌های نوجیکس ارائه می‌دهد و برای ولوهای بسیار بزرگ و سیستم‌های صنعتی فوق سنگین مناسب است.
🔹 در مقایسه با مدل NOG350، این اکچویتور دارای ظرفیت گشتاور بالاتر و کنترل بهتری بر روی ولوهای حجیم و سیستم‌های تحت فشار بالاتر دارد.
🔹 مدل فنر برگشت‌دار (SR) این سری، نیروی بازگشتی فوق‌العاده بالایی دارد که باعث افزایش ایمنی سیستم در مواقع اضطراری می‌شود.
کاربردها:
✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
✅ کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
✅ استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق
