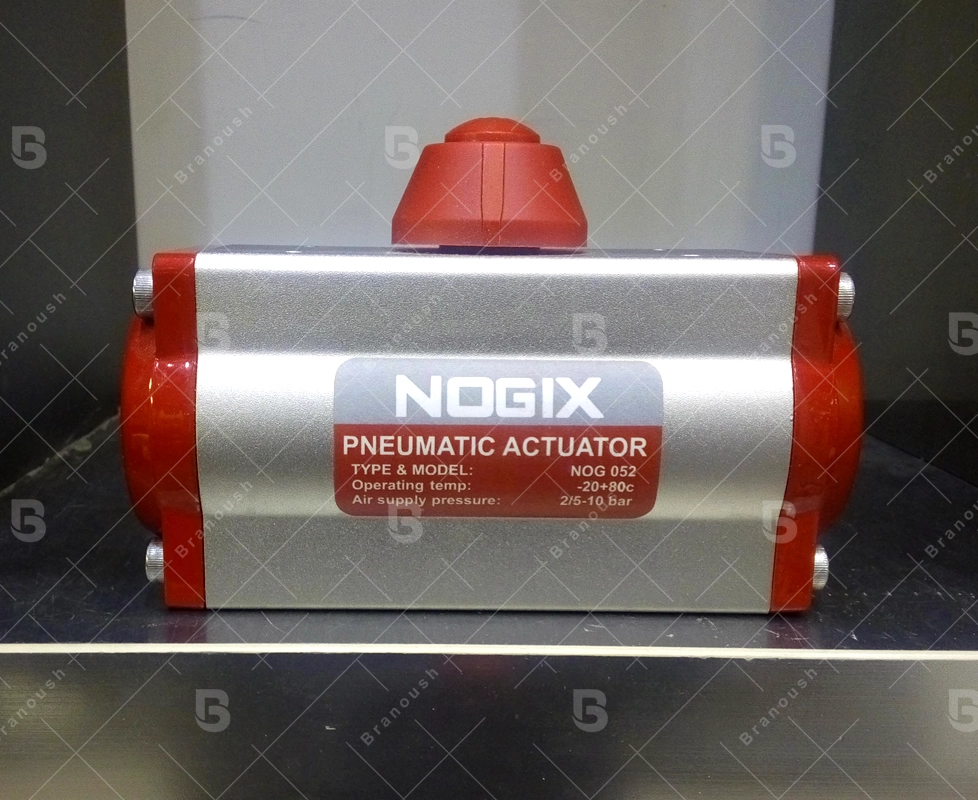

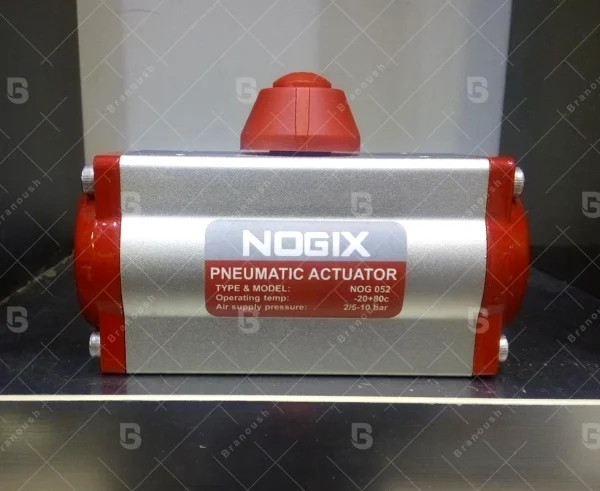

اکچویتور پنوماتیک نوجیکس مدل NOG052
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG052 یک محرک ربع‌گرد با ساختار فشرده و عملکرد دقیق است که برای کنترل ولوهای پروانه‌ای و بال ولوها در سیستم‌های صنعتی طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) ارائه می‌شود و برای سیستم‌های خودکارسازی خطوط سیال ایده‌آل است.
ویژگی‌های کلیدی:
✔ کنترل دقیق ولوهای ربع‌گرد (90 درجه) با مصرف بهینه هوا
✔ ساختار آلومینیومی سبک و مقاوم با پوشش ضدخوردگی
✔ سازگاری با ولوهای استاندارد مطابق ISO 5211 و VDI/VDE 3845
✔ قابلیت نصب تجهیزات جانبی مانند پوزیشنر و سوئیچ با استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): استفاده از فشار هوا برای باز و بسته شدن شیر
- فنر برگشت‌دار (SR): باز یا بسته شدن خودکار در شرایط اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 8.2 نیوتن‌متر
- فشار 4 بار: 10.9 نیوتن‌متر
- فشار 5 بار: 13.6 نیوتن‌متر
- فشار 6 بار: 16.3 نیوتن‌متر
- فشار 7 بار: 19.1 نیوتن‌متر
- فشار 8 بار: 21.8 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 18.6 | 10.4 |
| 6 بار | 22.3 | 13.6 |
| 7 بار | 26.0 | 16.8 |
| 8 بار | 29.7 | 20.0 |
تفاوت مدل NOG052 با مدل‌های بزرگ‌تر:
🔹 NOG052 نسبت به مدل‌های NOG063 و NOG083 دارای گشتاور کمتری است، بنابراین مناسب شیرهای کوچک‌تر با فشار کاری پایین‌تر است.
🔹 مدل دو‌عملکردی این اکچویتور مصرف هوای کمتری نسبت به مدل‌های بزرگ‌تر دارد، که باعث بهینه‌سازی مصرف انرژی در سیستم‌های اتوماسیون صنعتی می‌شود.
🔹 مدل فنر برگشت‌دار این اکچویتور، در شرایط اضطراری شیر را به موقعیت ایمن باز یا بسته برمی‌گرداند، که در صنایع حساس اهمیت بالایی دارد.
کاربردها:

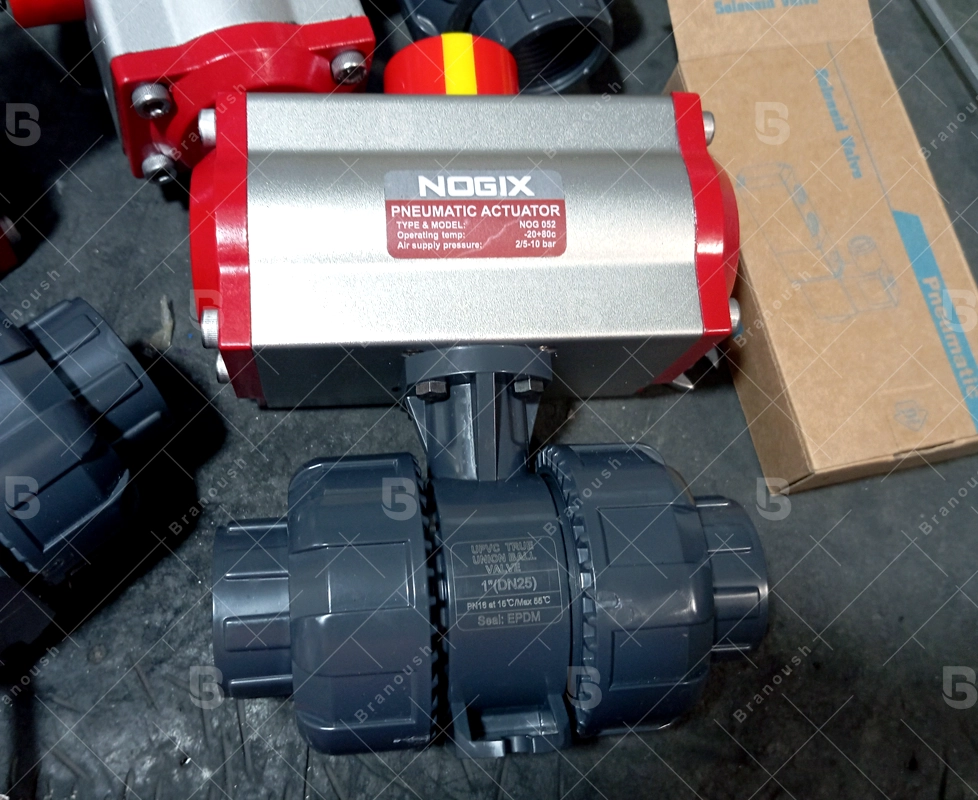

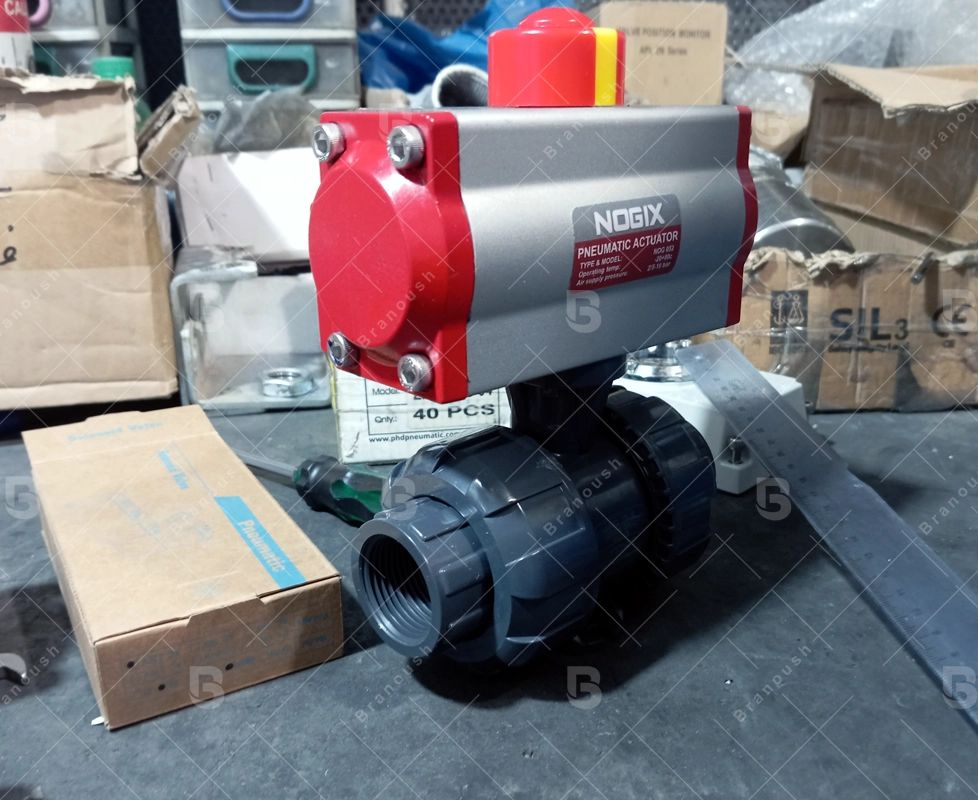

✅ کنترل ولوهای پروانه‌ای و بال ولو در خطوط انتقال سیالات و گازها
✅ سیستم‌های خودکارسازی صنعتی در پتروشیمی، پالایشگاه و نیروگاه‌ها
✅ صنایع غذایی، دارویی و تصفیه‌خانه‌های آب و فاضلاب
✅ کنترل فرآیندهای بخار، هوا و سیالات خورنده در صنایع شیمیایی
