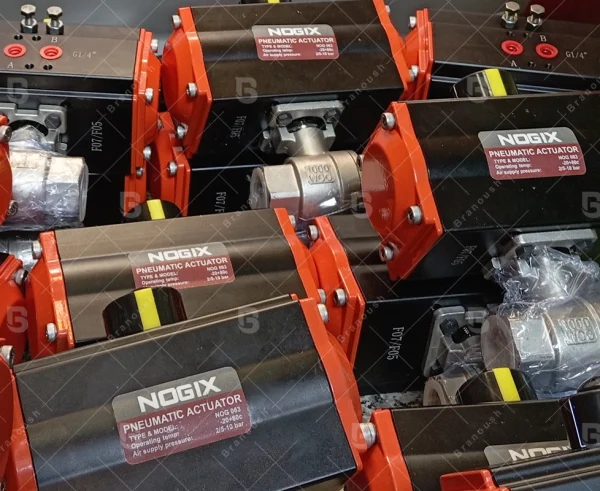

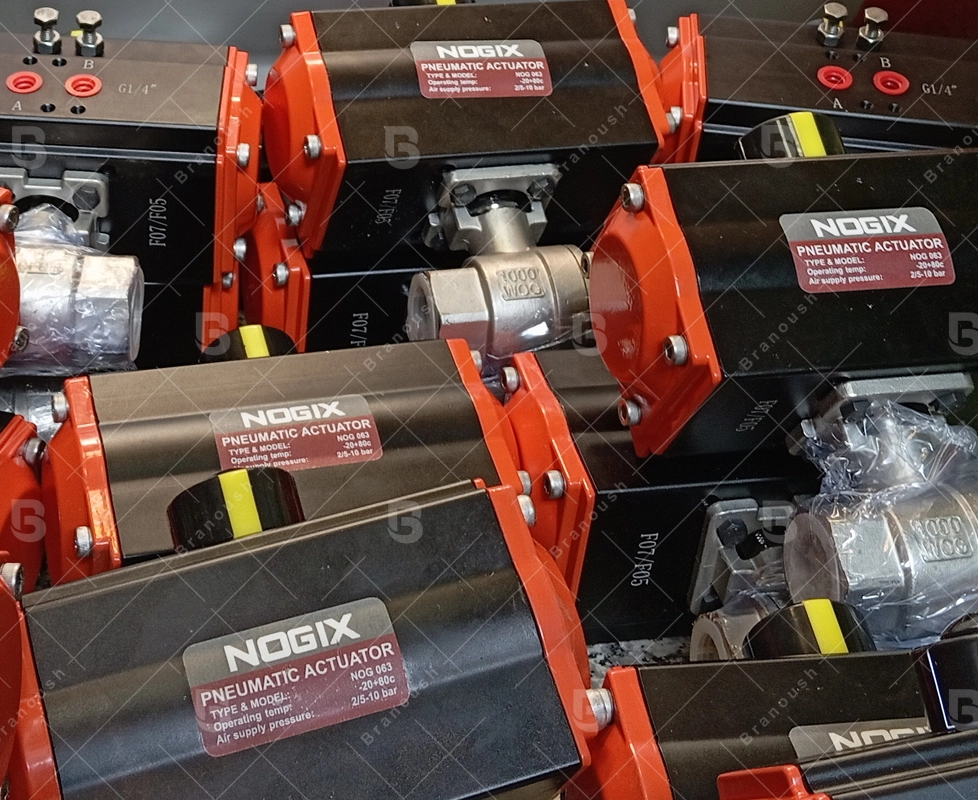

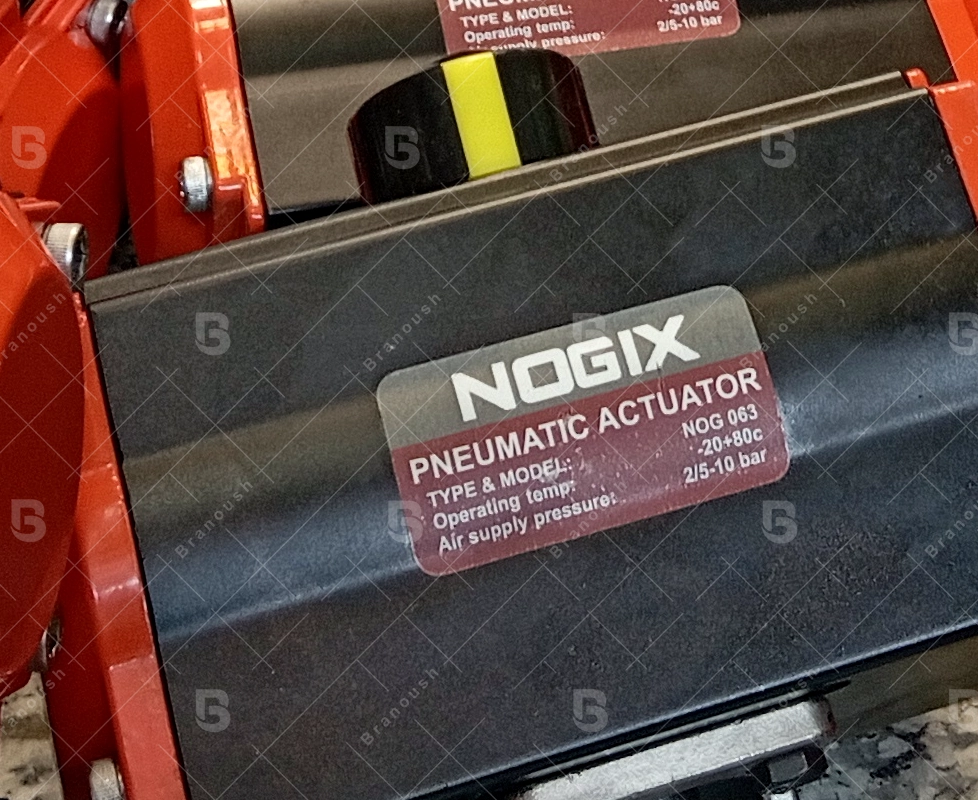

اکچویتور پنوماتیک نوجیکس مدل NOG063
معرفی کلی
اکچویتور پنوماتیک نوجیکس مدل NOG063 یک محرک ربع‌گرد (Quarter-Turn Actuator) با عملکرد سریع و دقت بالا است که برای کنترل ولوهای پروانه‌ای و بال ولوها در سیستم‌های صنعتی طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) ارائه شده و گزینه‌ای ایده‌آل برای سیستم‌های خودکارسازی سیالات و گازها است.
ویژگی‌های کلیدی:
✔ قابلیت کنترل ولوهای ربع‌گرد (90 درجه) با عملکرد دقیق
✔ ساختار مقاوم از آلومینیوم آنودایز شده با پوشش ضدخوردگی
✔ سازگاری با ولوهای استاندارد مطابق ISO 5211 و VDI/VDE 3845
✔ قابلیت نصب پوزیشنر و لیمیت سوئیچ با استاندارد NAMUR
✔ دو مدل عملکرد:
- دو‌عملکردی (DA): باز و بسته شدن شیر با فشار هوای دوطرفه
- فنر برگشت‌دار (SR): برگشت خودکار شیر به موقعیت ایمن در شرایط اضطراری
گشتاور و فشار کاری (طبق جدول گشتاور):
🔹 مدل دو‌عملکردی (Double Acting – DA):
- فشار 3 بار: 12.8 نیوتن‌متر
- فشار 4 بار: 17.1 نیوتن‌متر
- فشار 5 بار: 21.3 نیوتن‌متر
- فشار 6 بار: 25.6 نیوتن‌متر
- فشار 7 بار: 29.9 نیوتن‌متر
- فشار 8 بار: 34.2 نیوتن‌متر
🔹 مدل فنر برگشت‌دار (Spring Return – SR):
| فشار (Bar) | گشتاور باز شدن (Nm) | گشتاور بسته شدن (Nm) |
|---|---|---|
| 5 بار | 28.1 | 15.3 |
| 6 بار | 33.6 | 19.8 |
| 7 بار | 39.1 | 24.3 |
| 8 بار | 44.6 | 28.8 |
تفاوت مدل NOG063 با مدل‌های دیگر:
🔹 مدل NOG063 نسبت به مدل NOG052 دارای گشتاور بالاتر و توان بیشتر است، بنابراین برای ولوهای بزرگ‌تر یا سیستم‌هایی با فشار بالاتر مناسب‌تر است.
🔹 در مقایسه با مدل NOG083، این اکچویتور اندازه و وزن کمتری دارد، بنابراین برای سیستم‌هایی که به فضای کمتر و سرعت عملکرد بالاتر نیاز دارند، ایده‌آل است.
🔹 مدل فنر برگشت‌دار (SR) این اکچویتور، نیروی فنر قوی‌تری نسبت به NOG052 دارد و در شرایط اضطراری باز یا بسته شدن ایمن را تضمین می‌کند.
کاربردها:
✅ کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
✅ سیستم‌های خودکارسازی در پتروشیمی، پالایشگاه و نیروگاه‌ها
✅ صنایع غذایی، دارویی و تصفیه‌خانه‌های آب و فاضلاب
✅ کنترل فرآیندهای بخار، هوا و سیالات شیمیایی در صنایع حساس
