معرفی کلی

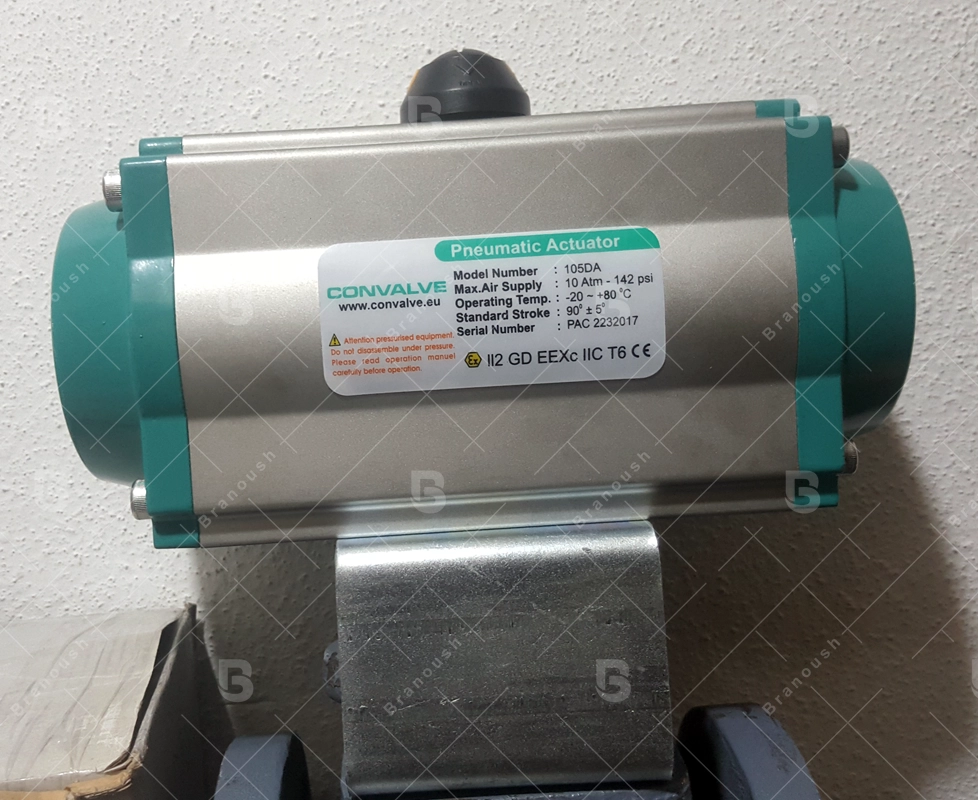

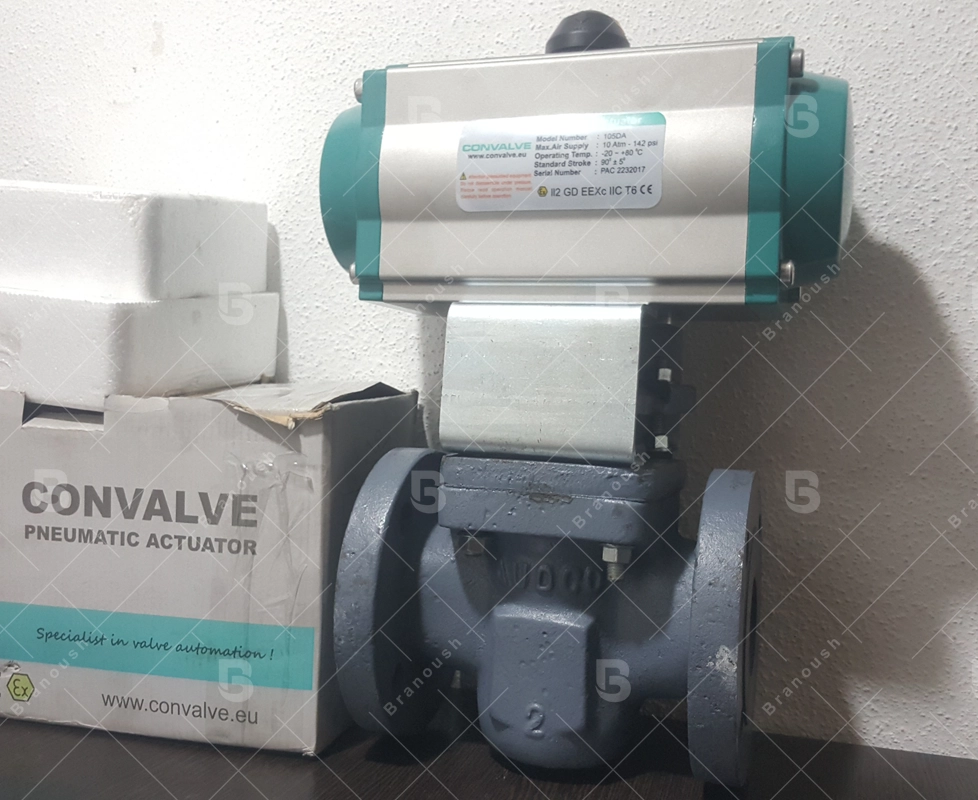

اکچویتور پنوماتیک Convalve مدل PAC105 یکی از محرک‌های ربع‌گرد صنعتی است که برای کنترل ولوهای توپی (Ball Valve)، پروانه‌ای (Butterfly Valve) و دمپرهای صنعتی مورد استفاده قرار می‌گیرد. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) طراحی شده و با عملکرد دقیق و قابلیت اطمینان بالا، مناسب برای صنایع مختلف می‌باشد.

ویژگی‌های کلیدی:

✅ ساختار مقاوم با بدنه آلومینیومی آنودایز شده و پوشش ضدخوردگی
✅ سازگار با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✅ امکان اتصال به پوزیشنر، لیمیت سوئیچ و شیر برقی نامور
✅ قابل استفاده در سیستم‌های نفت، گاز، پتروشیمی، نیروگاه‌ها و HVAC
✅ موجود در دو مدل دو‌عملکردی و فنر برگشت‌دار

مشخصات فنی:

• مدل: PAC105
• عملکرد: دو‌عملکردی (DA) / فنر برگشت‌دار (SR)
• فشار کاری: 3 تا 8 بار
• زاویه چرخش: 90 درجه
• دمای کاری: -20°C تا +80°C
• جنس بدنه: آلومینیوم آنودایز شده با پوشش ضدخوردگی
• استاندارد نصب: ISO 5211 و VDI/VDE 3845
• گشتاور خروجی: متناسب با فشار هوای ورودی (طبق جدول مشخصات)
• وزن:
  • مدل دو‌عملکردی (DA): 5.7 کیلوگرم
  • مدل فنر برگشت‌دار (SR): 6.5 کیلوگرم
• ابعاد کلی (میلی‌متر):
  • A: 58 | B: 64 | C: 26 | D: 134 | E: 154 | G: 30 | H: 80
  • J: F07/F10 | K: M8x15/M10x16 | L: 22×22 | M: 26 | N: 279 | Z: 189
• اندازه شفت خروجی: Ø46 میلی‌متر
• ورودی هوای فشرده: NAMUR G1/4″

کاربردها:

🔹 کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
🔹 مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
🔹 کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
🔹 استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق

نصب و راه‌اندازی:

اکچویتور PAC105 دارای استاندارد ISO 5211 است که نصب آن را روی ولوهای ربع‌گرد آسان می‌کند. همچنین قابلیت اتصال مستقیم به پوزیشنرها، لیمیت سوئیچ و شیر برقی نامور را دارد که عملکرد دقیق و قابل اعتمادی را تضمین می‌کند.
