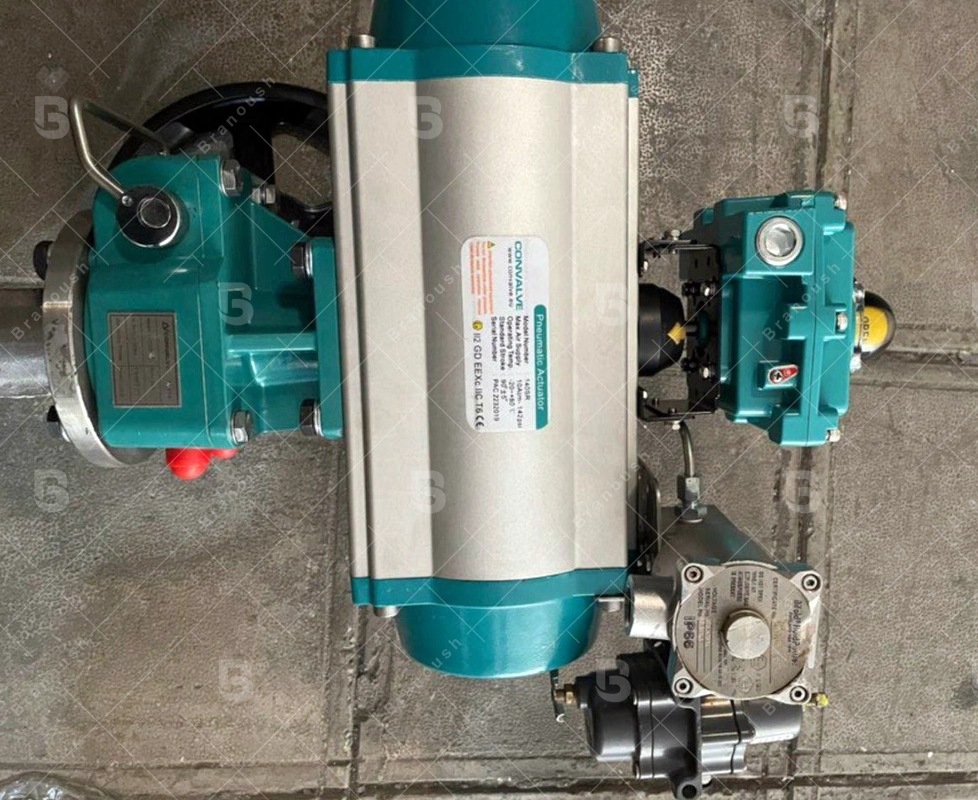

اکچویتور پنوماتیک Convalve مدل PAC140

اکچویتور پنوماتیک Convalve مدل PAC140

معرفی کلی

اکچویتور پنوماتیک Convalve مدل PAC140 یک محرک ربع‌گرد صنعتی است که برای کنترل شیرهای توپی (Ball Valve)، شیرهای پروانه‌ای (Butterfly Valve) و دمپرهای صنعتی طراحی شده است. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) عرضه می‌شود و با گشتاور بالا و دقت عملکردی مطلوب، گزینه‌ای ایده‌آل برای صنایع حساس نظیر نفت، گاز، پتروشیمی و تأسیسات نیروگاهی محسوب می‌شود.

ویژگی‌های کلیدی:

✅ بدنه آلومینیومی آنودایز شده با پوشش مقاوم در برابر خوردگی
✅ سازگار با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✅ امکان اتصال به پوزیشنر، لیمیت سوئیچ و شیر برقی نامور
✅ مناسب برای سیستم‌های صنعتی با فشار و گشتاور بالا
✅ موجود در مدل‌های دو‌عملکردی و فنر برگشت‌دار

مشخصات فنی:

• مدل: PAC140
• عملکرد: دو‌عملکردی (DA) / فنر برگشت‌دار (SR)
• فشار کاری: 3 تا 8 بار
• زاویه چرخش: 90 درجه
• دمای کاری: -20°C تا +80°C
• جنس بدنه: آلومینیوم آنودایز شده با پوشش ضدخوردگی
• استاندارد نصب: ISO 5211 و VDI/VDE 3845
• گشتاور خروجی: متناسب با فشار هوای ورودی (طبق جدول مشخصات)
• وزن:
  • مدل دو‌عملکردی (DA): 12.8 کیلوگرم
  • مدل فنر برگشت‌دار (SR): 15.2 کیلوگرم
• ابعاد کلی (میلی‌متر):
  • A: 76 | B: 77 | C: 37 | D: 174 | E: 204 | G: 30 | H: 130
  • J: F10/F12 | K: M10x16/M12x20 | L: 27×27 | M: 31 | N: 405 | Z: 268
• اندازه شفت خروجی: Ø60 میلی‌متر
• ورودی هوای فشرده: NAMUR G1/4″

کاربردها:

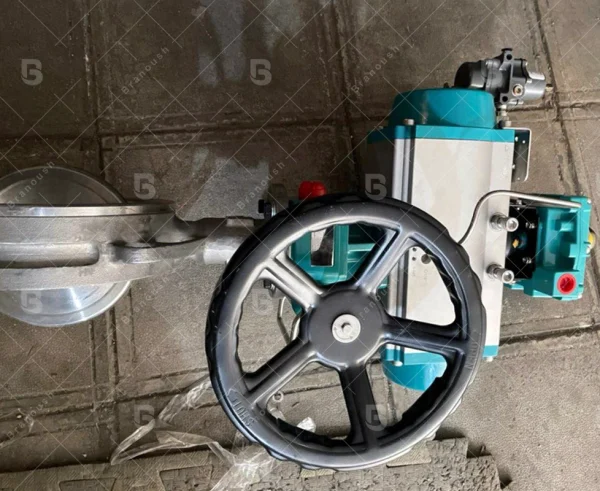

🔹 کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
🔹 مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
🔹 کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
🔹 استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق

نصب و راه‌اندازی:

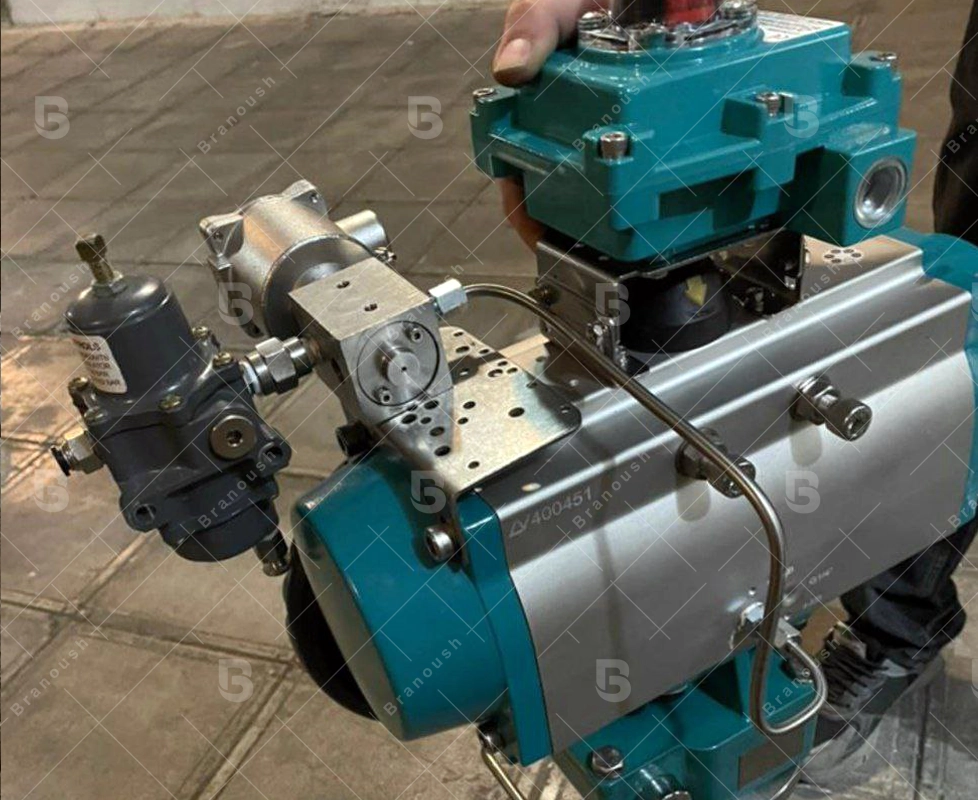

اکچویتور PAC140 با استاندارد ISO 5211 طراحی شده که نصب آن را روی ولوهای ربع‌گرد تسهیل می‌کند. همچنین امکان اتصال مستقیم به پوزیشنرها، لیمیت سوئیچ و شیر برقی نامور را دارد که عملکرد دقیق و قابل‌اعتمادی را تضمین می‌کند.
