اکچویتور پنوماتیک Convalve مدل PAC190

اکچویتور پنوماتیک Convalve مدل PAC190

معرفی کلی

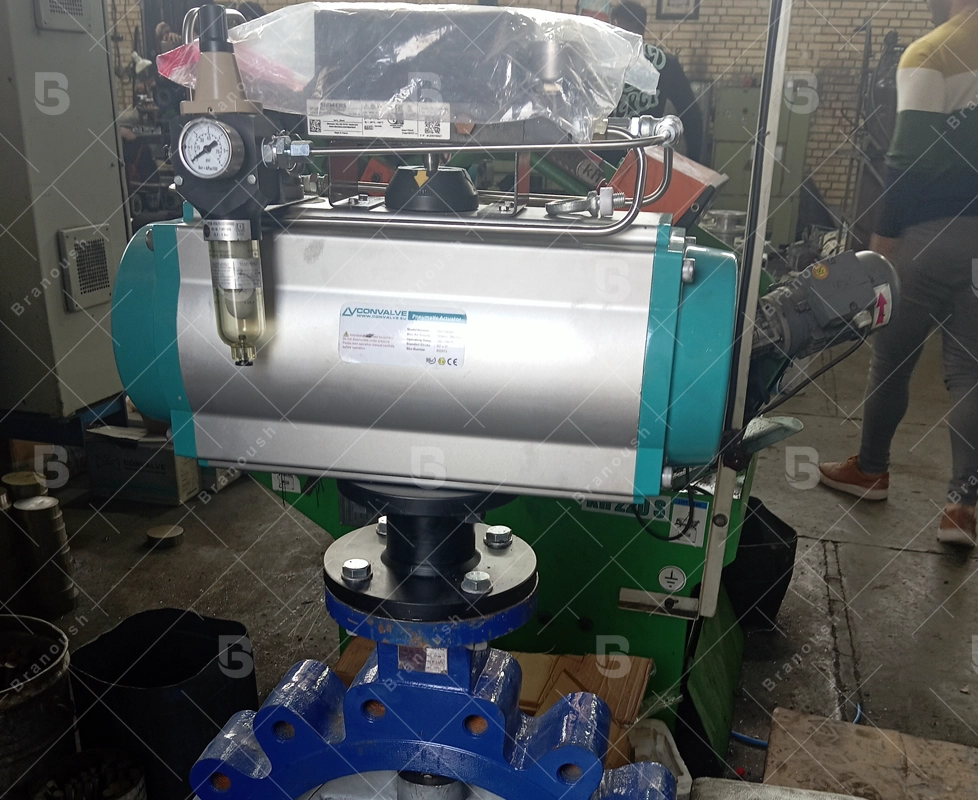

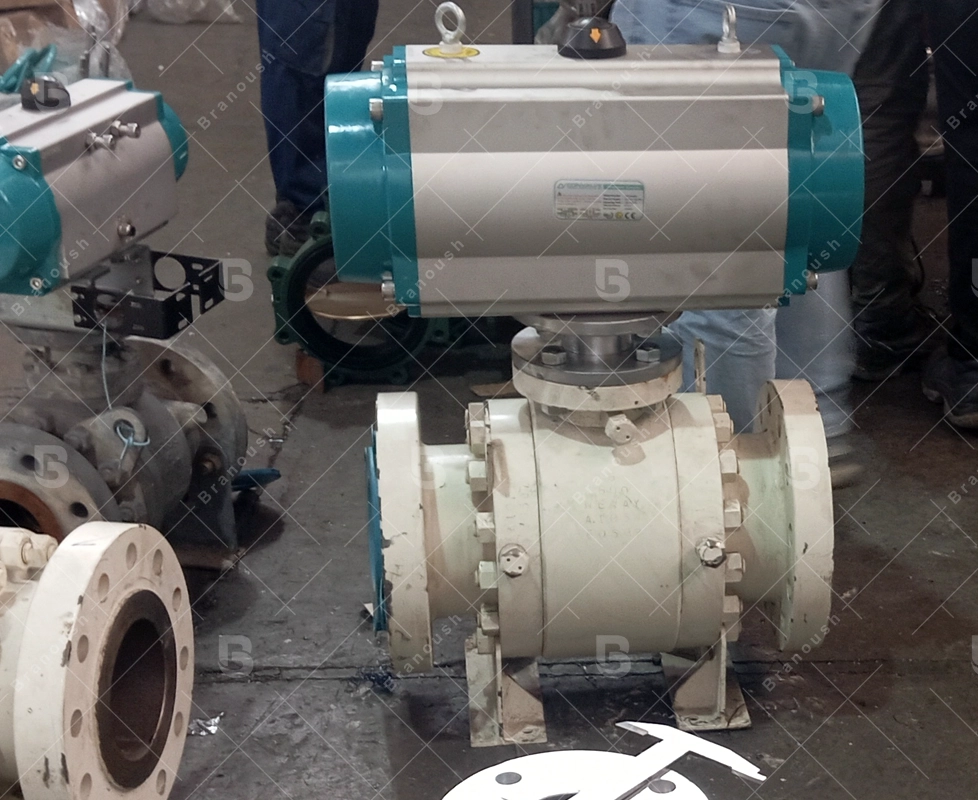

اکچویتور پنوماتیک Convalve مدل PAC190 یک محرک ربع‌گرد صنعتی است که برای کنترل شیرهای پروانه‌ای (Butterfly Valve)، شیرهای توپی (Ball Valve) و دمپرهای صنعتی طراحی شده است. این مدل با گشتاور بالا و طراحی مقاوم، یک انتخاب مناسب برای کاربردهای صنعتی سنگین در نفت، گاز، پتروشیمی، نیروگاه‌ها و تأسیسات صنعتی محسوب می‌شود. PAC190 در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) عرضه شده و قابلیت اتصال به تجهیزات جانبی نظیر پوزیشنرها، لیمیت سوئیچ‌ها و شیرهای برقی نامور را دارد.

ویژگی‌های کلیدی:

✅ بدنه آلومینیومی آنودایز شده با پوشش مقاوم در برابر خوردگی
✅ سازگار با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✅ مناسب برای صنایع نفت، گاز، پتروشیمی و صنایع سنگین
✅ مجهز به ورودی هوای فشرده با استاندارد NAMUR
✅ موجود در مدل‌های دو‌عملکردی و فنر برگشت‌دار

مشخصات فنی:

• مدل: PAC190
• عملکرد: دو‌عملکردی (DA) / فنر برگشت‌دار (SR)
• فشار کاری: 3 تا 8 بار
• زاویه چرخش: 90 درجه
• دمای کاری: -20°C تا +80°C
• جنس بدنه: آلومینیوم آنودایز شده با پوشش ضدخوردگی
• استاندارد نصب: ISO 5211 و VDI/VDE 3845
• گشتاور خروجی: متناسب با فشار هوای ورودی (طبق جدول مشخصات)
• وزن:
  • مدل دو‌عملکردی (DA): 30.6 کیلوگرم
  • مدل فنر برگشت‌دار (SR): 35.8 کیلوگرم
• ابعاد کلی (میلی‌متر):
  • A: 103 | B: 103 | C: 40 | D: 233 | E: 263 | G: 30 | H: 130
  • J: – | K: F14 | L: – | M: M16x24 | N: 36×36 | Z: 528 | Y: 380
• اندازه شفت خروجی: Ø80 میلی‌متر
• ورودی هوای فشرده: NAMUR G1/4″

کاربردها:

🔹 کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
🔹 مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
🔹 کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
🔹 استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق

نصب و راه‌اندازی:

اکچویتور PAC190 با استاندارد ISO 5211 طراحی شده که نصب آن را روی ولوهای ربع‌گرد تسهیل می‌کند. همچنین امکان اتصال مستقیم به پوزیشنرها، لیمیت سوئیچ و شیر برقی نامور را دارد که عملکرد دقیق و قابل‌اعتمادی را تضمین می‌کند.
