اکچویتور پنوماتیک Convalve مدل PAC40

اکچویتور پنوماتیک Convalve مدل PAC40

معرفی کلی

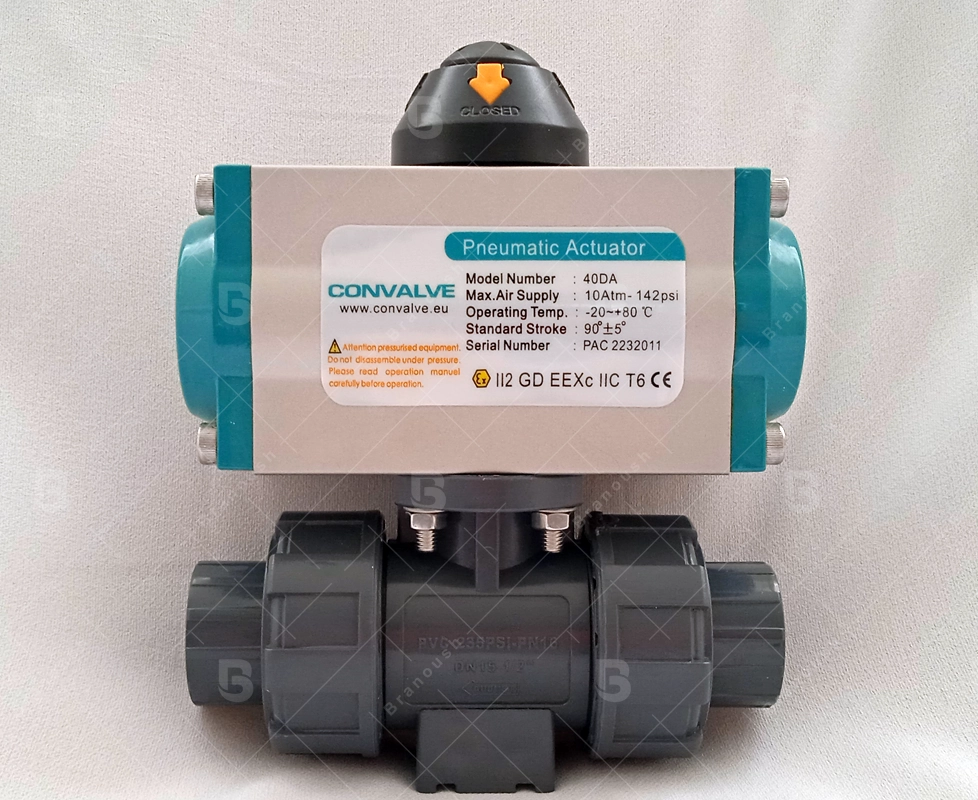

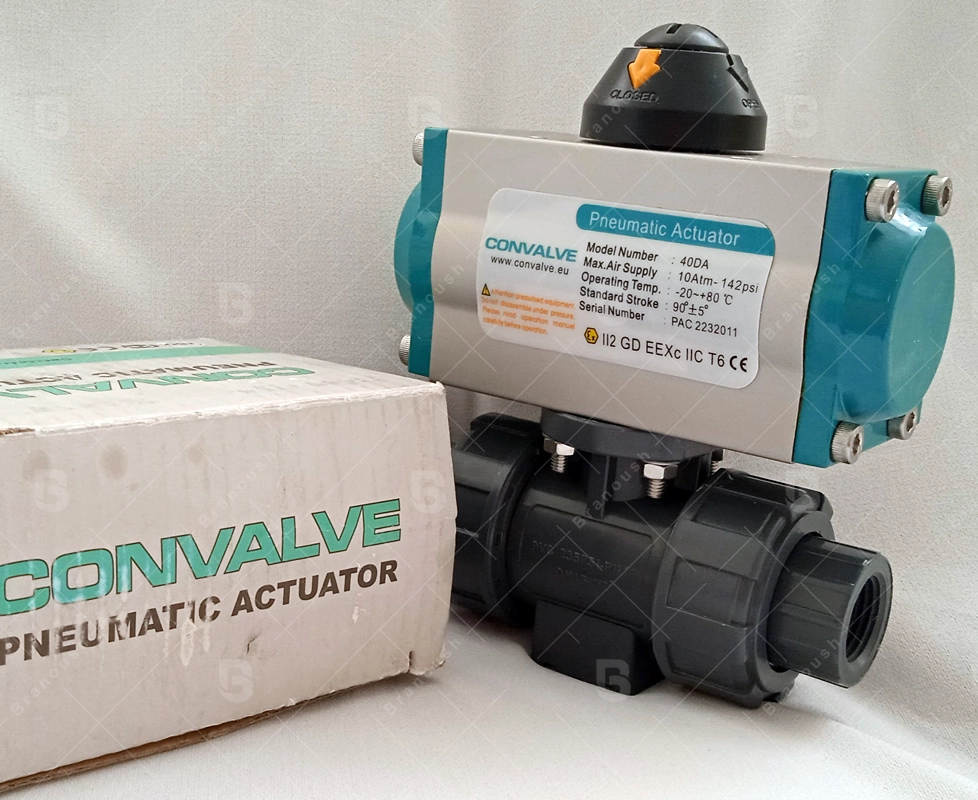

اکچویتور پنوماتیک Convalve مدل PAC40 یک محرک ربع‌گرد صنعتی با طراحی مقاوم و سبک است که برای کنترل دقیق ولوهای توپی (Ball Valve)، پروانه‌ای (Butterfly Valve) و دمپرهای صنعتی به کار می‌رود. این اکچویتور در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) عرضه می‌شود و دارای عملکرد پایدار در شرایط سخت صنعتی است.

ویژگی‌های کلیدی:

✅ مکانیزم دقیق و طول عمر بالا
✅ ابعاد کوچک و طراحی سبک برای نصب آسان
✅ قابلیت انتخاب بین مدل دو‌عملکردی (DA) و فنر برگشت‌دار (SR)
✅ ساختار مقاوم در برابر خوردگی با بدنه آلومینیومی آنودایز شده
✅ پشتیبانی از استانداردهای نصب ISO 5211 و VDI/VDE 3845
✅ سازگاری با تجهیزات جانبی مانند پوزیشنر، لیمیت سوئیچ و شیر برقی مطابق استاندارد NAMUR

مشخصات فنی:

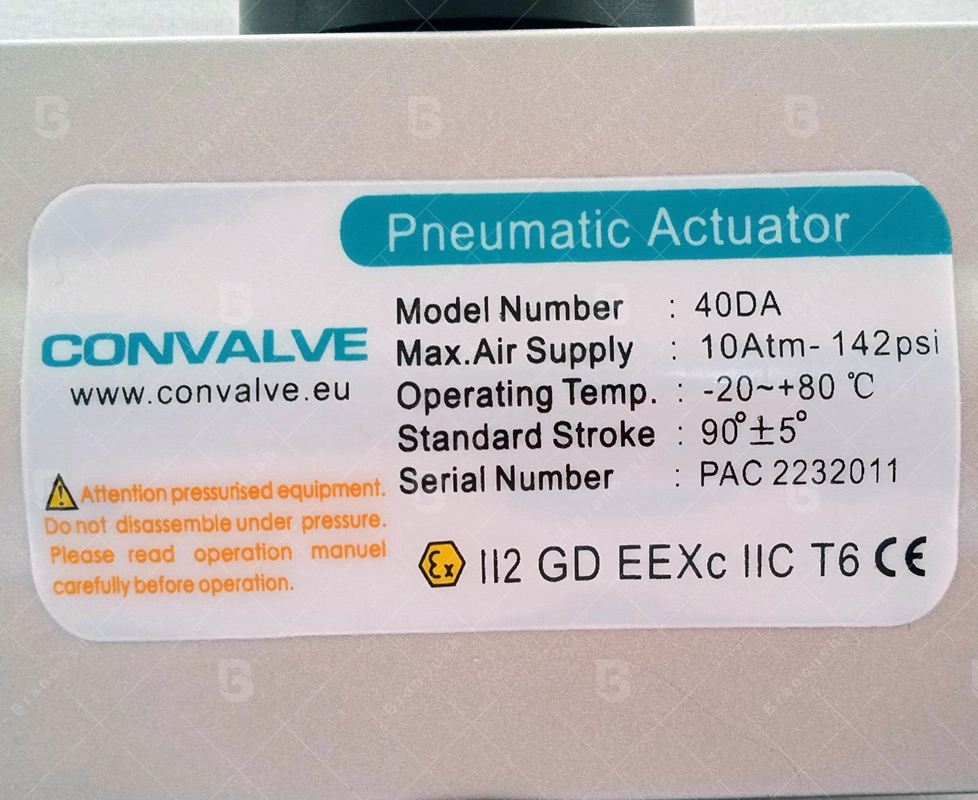

• مدل: PAC40
• عملکرد: دو‌عملکردی (DA) / فنر برگشت‌دار (SR)
• فشار کاری: 3 تا 8 بار
• زاویه چرخش: 90 درجه
• دمای کاری: -20°C تا +80°C
• جنس بدنه: آلومینیوم آنودایز شده با پوشش ضدخوردگی
• استاندارد نصب: ISO 5211 و VDI/VDE 3845
• گشتاور خروجی: متناسب با فشار هوای ورودی (طبق جدول مشخصات)
• وزن:
  • مدل دو‌عملکردی (DA): 0.66 کیلوگرم
  • مدل فنر برگشت‌دار (SR): –
• ابعاد کلی (میلی‌متر):
  • A: 24 | B: 34 | C: 26 | D: 60 | E: 86 | G: 30 | H: 50
  • J: F03/F05 | K: M5x8/M6x10 | L: 9×9 | M: 15 | N: 124 | Z: 93
• اندازه شفت خروجی: Ø40 میلی‌متر
• ورودی هوای فشرده: NAMUR G1/8″

کاربردها:

🔹 کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
🔹 مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
🔹 کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
🔹 استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق

نصب و راه‌اندازی:

اکچویتور PAC40 مطابق استاندارد ISO 5211 طراحی شده و به‌راحتی روی ولوهای ربع‌گرد نصب می‌شود. همچنین امکان اتصال مستقیم به پوزیشنرها، لیمیت سوئیچ و شیر برقی نامور را دارد که باعث افزایش دقت کنترل ولوها می‌شود.
