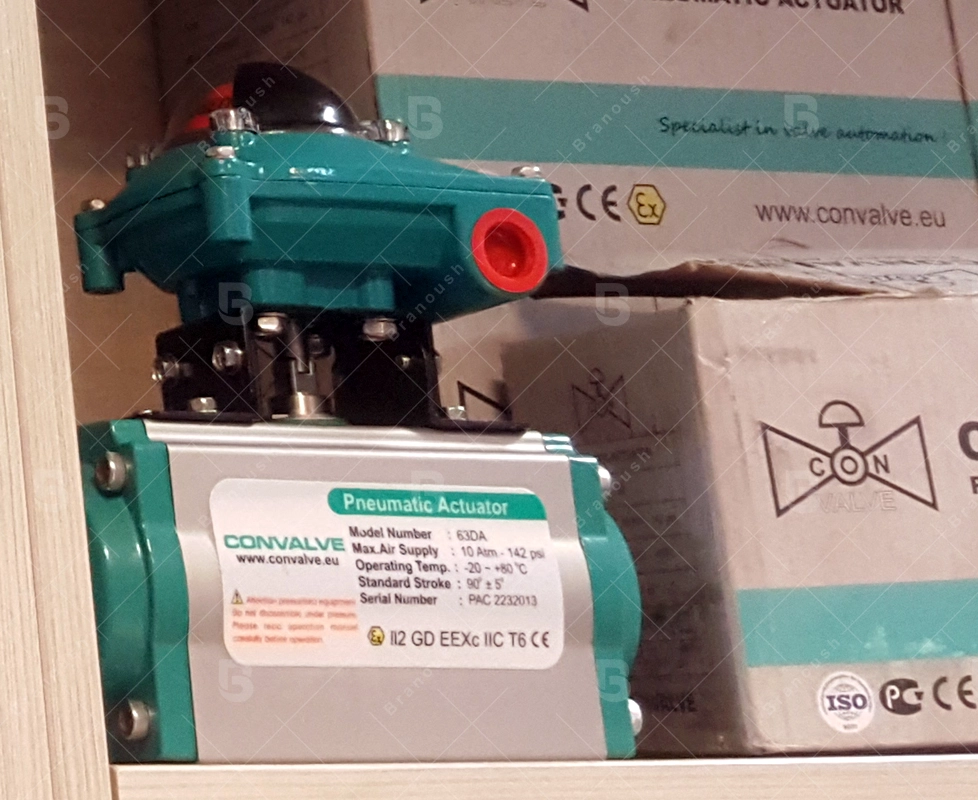

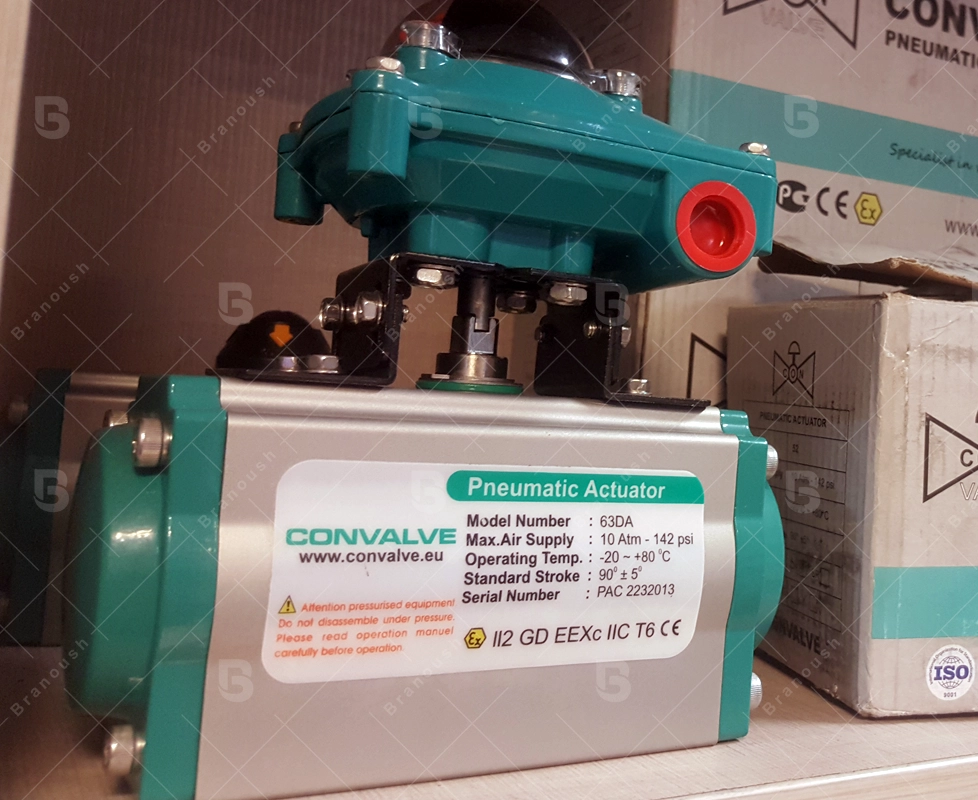

اکچویتور پنوماتیک Convalve مدل PAC63

اکچویتور پنوماتیک Convalve مدل PAC63

معرفی کلی

اکچویتور پنوماتیک Convalve مدل PAC63 یکی از محرک‌های ربع‌گرد صنعتی با عملکرد دقیق است که برای کنترل ولوهای پروانه‌ای (Butterfly Valve)، بال ولو (Ball Valve) و دمپرهای صنعتی به کار می‌رود. این مدل در دو نوع دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) طراحی شده و قابلیت اطمینان بالایی در سیستم‌های کنترل سیالات دارد.

ویژگی‌های کلیدی:

✅ ساختار مقاوم و سبک با طول عمر بالا
✅ قابلیت نصب روی ولوهای استاندارد با اتصال ISO 5211
✅ سازگاری کامل با پوزیشنر، لیمیت سوئیچ و شیر برقی نامور
✅ مناسب برای صنایع پالایشگاهی، نیروگاهی، پتروشیمی و سیستم‌های HVAC
✅ پشتیبانی از استانداردهای VDI/VDE 3845 و ISO 5211
✅ گزینه‌های مختلف در مدل‌های دو‌عملکردی و فنر برگشت‌دار

مشخصات فنی:

• مدل: PAC63
• عملکرد: دو‌عملکردی (DA) / فنر برگشت‌دار (SR)
• فشار کاری: 3 تا 8 بار
• زاویه چرخش: 90 درجه
• دمای کاری: -20°C تا +80°C
• جنس بدنه: آلومینیوم آنودایز شده با پوشش ضدخوردگی
• استاندارد نصب: ISO 5211 و VDI/VDE 3845
• گشتاور خروجی: متناسب با فشار هوای ورودی (طبق جدول مشخصات)
• وزن:
  • مدل دو‌عملکردی (DA): 2.0 کیلوگرم
  • مدل فنر برگشت‌دار (SR): 2.16 کیلوگرم
• ابعاد کلی (میلی‌متر):
  • A: 36 | B: 46 | C: 26 | D: 89 | E: 109 | G: 30 | H: 80
  • J: F05/F07 | K: M6x12/M8x15 | L: 14×14 | M: 18 | N: 172 | Z: 125
• اندازه شفت خروجی: Ø40 میلی‌متر
• ورودی هوای فشرده: NAMUR G1/4″

کاربردها:

🔹 کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
🔹 مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
🔹 کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
🔹 استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق

نصب و راه‌اندازی:

اکچویتور PAC63 دارای استاندارد نصب ISO 5211 بوده و به‌راحتی روی ولوهای ربع‌گرد متصل می‌شود. همچنین امکان اتصال مستقیم به پوزیشنرها، لیمیت سوئیچ و شیر برقی نامور را دارد که باعث افزایش دقت عملکرد ولو می‌شود.
