اکچویتور پنوماتیک Convalve مدل PAC75

اکچویتور پنوماتیک Convalve مدل PAC75

معرفی کلی

اکچویتور پنوماتیک Convalve مدل PAC75 یک محرک ربع‌گرد صنعتی است که برای کنترل دقیق ولوهای توپی (Ball Valve)، پروانه‌ای (Butterfly Valve) و دمپرهای صنعتی به کار می‌رود. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) موجود است و قابلیت اطمینان بالایی در سیستم‌های کنترلی صنایع مختلف دارد.

ویژگی‌های کلیدی:

✅ طراحی صنعتی مقاوم با طول عمر بالا
✅ سازگار با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✅ امکان اتصال به پوزیشنر، لیمیت سوئیچ و شیر برقی نامور
✅ دارای قابلیت کنترل دقیق برای ولوهای ربع‌گرد
✅ مناسب برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و HVAC
✅ موجود در دو مدل دو‌عملکردی و فنر برگشت‌دار

مشخصات فنی:

• مدل: PAC75
• عملکرد: دو‌عملکردی (DA) / فنر برگشت‌دار (SR)
• فشار کاری: 3 تا 8 بار
• زاویه چرخش: 90 درجه
• دمای کاری: -20°C تا +80°C
• جنس بدنه: آلومینیوم آنودایز شده با پوشش ضدخوردگی
• استاندارد نصب: ISO 5211 و VDI/VDE 3845
• گشتاور خروجی: متناسب با فشار هوای ورودی (طبق جدول مشخصات)
• وزن:
  • مدل دو‌عملکردی (DA): 2.5 کیلوگرم
  • مدل فنر برگشت‌دار (SR): 2.7 کیلوگرم
• ابعاد کلی (میلی‌متر):
  • A: 42 | B: 52 | C: 26 | D: 100 | E: 120 | G: 30 | H: 80
  • J: F05/F07 | K: M6x12/M8x15 | L: 14×14 | M: 18 | N: 189 | Z: 128
• اندازه شفت خروجی: Ø40 میلی‌متر
• ورودی هوای فشرده: NAMUR G1/4″

کاربردها:

🔹 کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
🔹 مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
🔹 کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
🔹 استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق

نصب و راه‌اندازی:

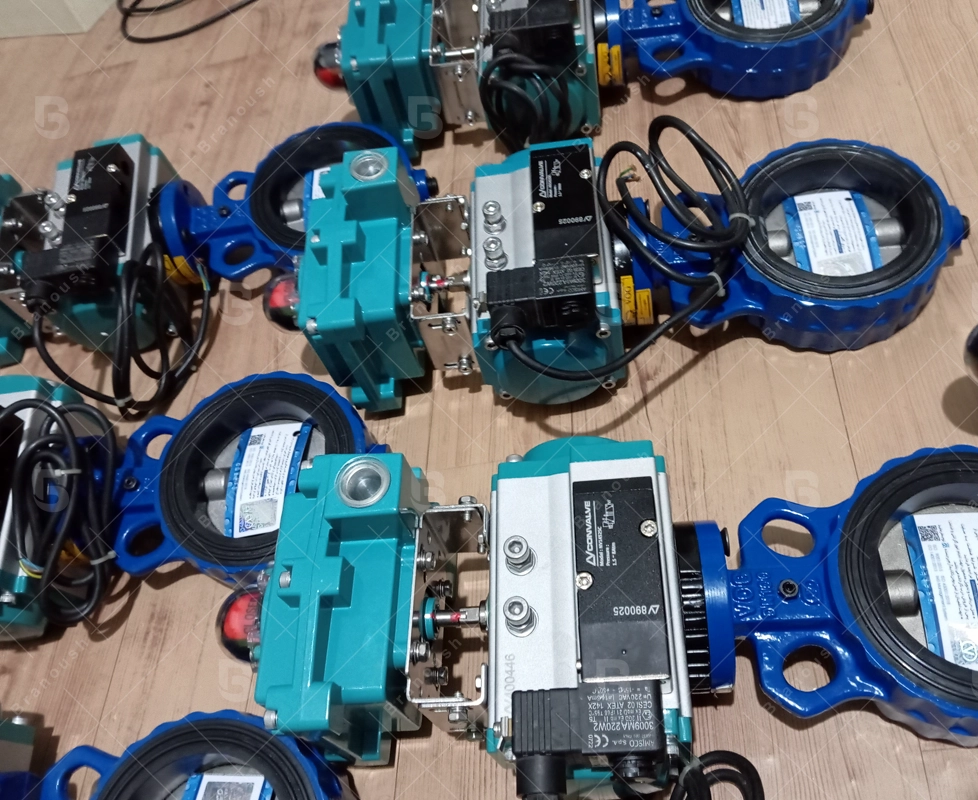

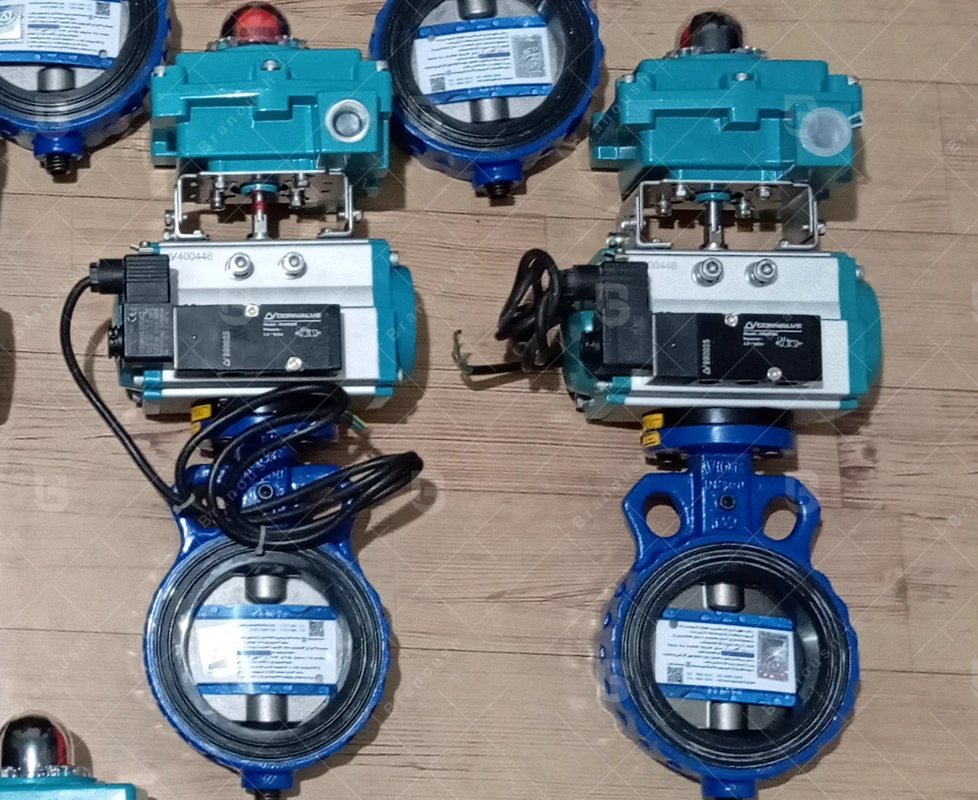

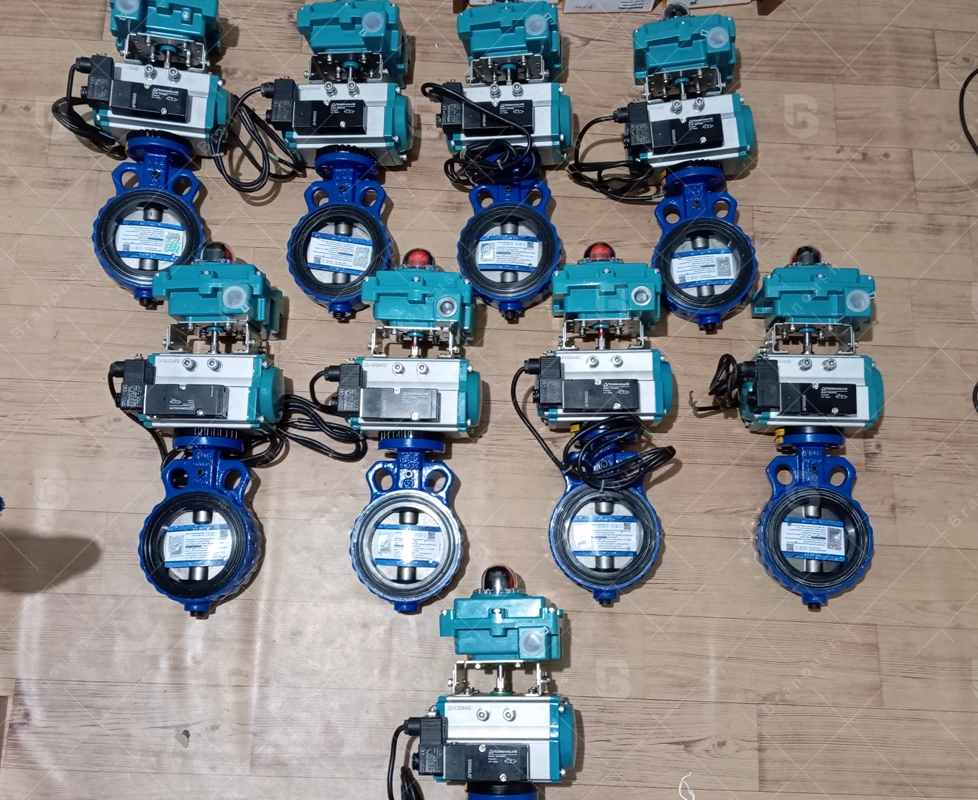

اکچویتور PAC75 مطابق استاندارد ISO 5211 طراحی شده و به‌راحتی روی ولوهای ربع‌گرد نصب می‌شود. همچنین امکان اتصال مستقیم به پوزیشنرها، لیمیت سوئیچ و شیر برقی نامور را دارد که باعث افزایش دقت کنترل ولوها می‌شود.
