اکچویتور پنوماتیک Convalve مدل PAC83

اکچویتور پنوماتیک Convalve مدل PAC83

معرفی کلی

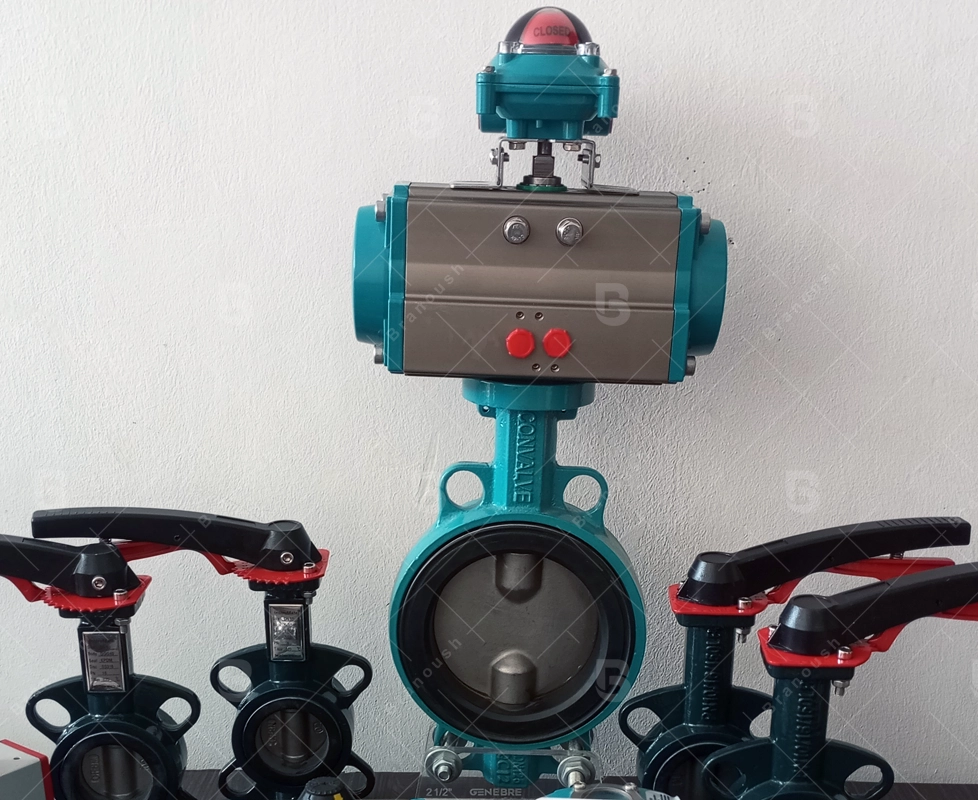

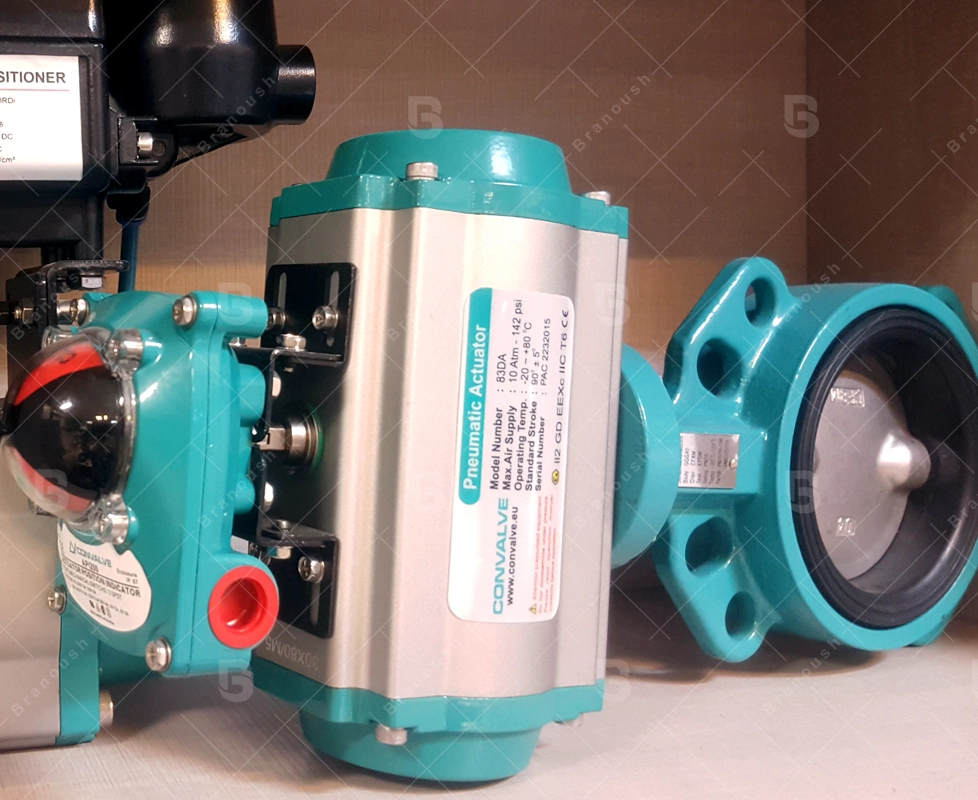

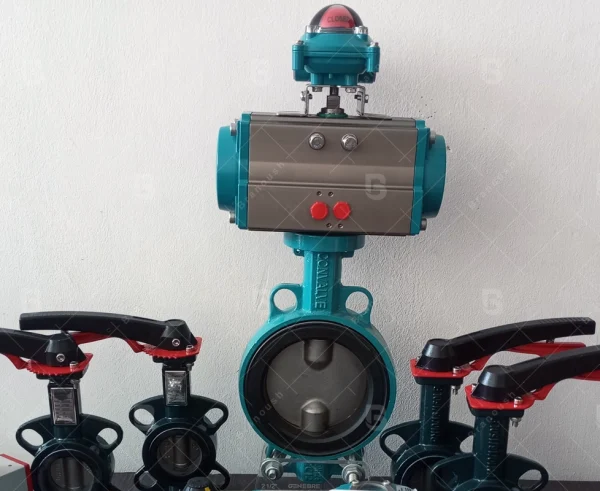

اکچویتور پنوماتیک Convalve مدل PAC83 یک محرک ربع‌گرد صنعتی است که برای کنترل ولوهای توپی (Ball Valve)، پروانه‌ای (Butterfly Valve) و دمپرهای صنعتی استفاده می‌شود. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) طراحی شده است و دقت و قابلیت اطمینان بالایی در سیستم‌های کنترل جریان دارد.

ویژگی‌های کلیدی:

✅ ساختار مقاوم با طول عمر بالا و عملکرد دقیق
✅ سازگار با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✅ امکان اتصال به پوزیشنر، لیمیت سوئیچ و شیر برقی نامور
✅ مناسب برای کاربردهای صنعتی در نفت، گاز، پتروشیمی، نیروگاه‌ها و HVAC
✅ دارای مدل‌های دو‌عملکردی و فنر برگشت‌دار با توان گشتاور بالا

مشخصات فنی:

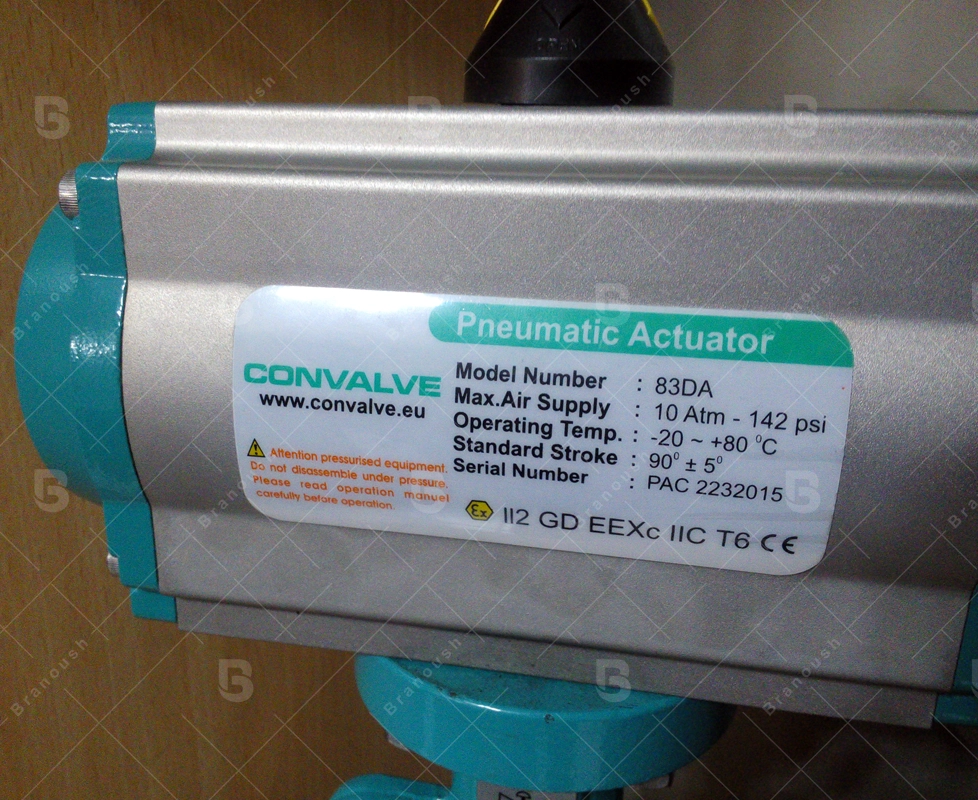

• مدل: PAC83
• عملکرد: دو‌عملکردی (DA) / فنر برگشت‌دار (SR)
• فشار کاری: 3 تا 8 بار
• زاویه چرخش: 90 درجه
• دمای کاری: -20°C تا +80°C
• جنس بدنه: آلومینیوم آنودایز شده با پوشش ضدخوردگی
• استاندارد نصب: ISO 5211 و VDI/VDE 3845
• گشتاور خروجی: متناسب با فشار هوای ورودی (طبق جدول مشخصات)
• وزن:
  • مدل دو‌عملکردی (DA): 3.2 کیلوگرم
  • مدل فنر برگشت‌دار (SR): 3.6 کیلوگرم
• ابعاد کلی (میلی‌متر):
  • A: 46 | B: 57 | C: 26 | D: 109 | E: 129 | G: 30 | H: 80
  • J: F05/F07 | K: M6x12/M8x15 | L: 17×17 | M: 18 | N: 216 | Z: 152
• اندازه شفت خروجی: Ø40 میلی‌متر
• ورودی هوای فشرده: NAMUR G1/4″

کاربردها:

🔹 کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
🔹 مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
🔹 کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
🔹 استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق

نصب و راه‌اندازی:

اکچویتور PAC83 با استاندارد ISO 5211 طراحی شده و نصب آسانی بر روی ولوهای ربع‌گرد دارد. همچنین قابلیت اتصال مستقیم به پوزیشنرها، لیمیت سوئیچ و شیر برقی نامور را دارد که عملکرد دقیق و قابل اعتمادی را تضمین می‌کند.
