اکچویتور پنوماتیک Convalve مدل PAC92

اکچویتور پنوماتیک Convalve مدل PAC92

معرفی کلی

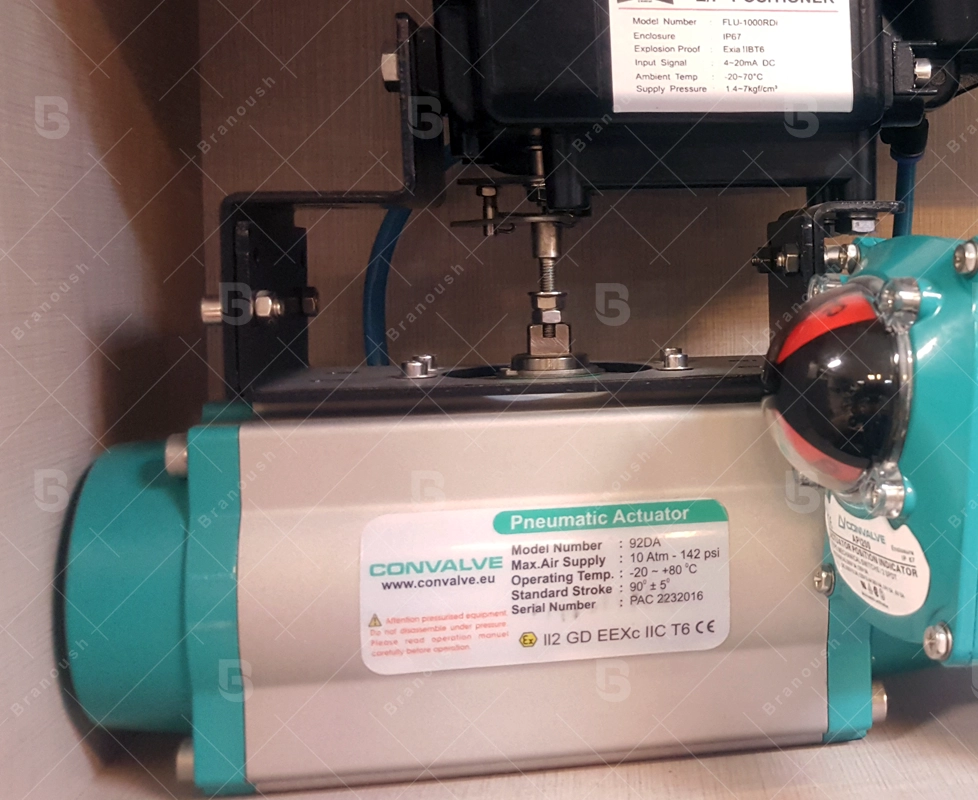

اکچویتور پنوماتیک Convalve مدل PAC92 یک محرک ربع‌گرد صنعتی است که برای کنترل ولوهای توپی (Ball Valve)، پروانه‌ای (Butterfly Valve) و دمپرهای صنعتی به کار می‌رود. این مدل در دو نسخه دو‌عملکردی (Double Acting – DA) و فنر برگشت‌دار (Spring Return – SR) طراحی شده و با عملکرد دقیق و قابل‌اعتماد، گزینه‌ای ایده‌آل برای سیستم‌های کنترلی صنعتی محسوب می‌شود.

ویژگی‌های کلیدی:

✅ بدنه مقاوم از جنس آلومینیوم آنودایز شده با پوشش ضدخوردگی
✅ سازگار با استانداردهای نصب ISO 5211 و VDI/VDE 3845
✅ امکان اتصال به پوزیشنر، لیمیت سوئیچ و شیر برقی نامور
✅ قابل استفاده در سیستم‌های نفت، گاز، پتروشیمی، نیروگاه‌ها و HVAC
✅ موجود در دو مدل دو‌عملکردی و فنر برگشت‌دار

مشخصات فنی:

• مدل: PAC92
• عملکرد: دو‌عملکردی (DA) / فنر برگشت‌دار (SR)
• فشار کاری: 3 تا 8 بار
• زاویه چرخش: 90 درجه
• دمای کاری: -20°C تا +80°C
• جنس بدنه: آلومینیوم آنودایز شده با پوشش ضدخوردگی
• استاندارد نصب: ISO 5211 و VDI/VDE 3845
• گشتاور خروجی: متناسب با فشار هوای ورودی (طبق جدول مشخصات)
• وزن:
  • مدل دو‌عملکردی (DA): 4.3 کیلوگرم
  • مدل فنر برگشت‌دار (SR): 5 کیلوگرم
• ابعاد کلی (میلی‌متر):
  • A: 51 | B: 57.5 | C: 26 | D: 117 | E: 137 | G: 30 | H: 80
  • J: F05/F07 | K: M6x12/M8x15 | L: 17×17 | M: 21 | N: 270 | Z: 169
• اندازه شفت خروجی: Ø46 میلی‌متر
• ورودی هوای فشرده: NAMUR G1/4″

کاربردها:

🔹 کنترل ولوهای پروانه‌ای و بال ولو در سیستم‌های انتقال سیالات و گازها
🔹 مدیریت جریان در صنایع پالایشگاهی، نیروگاهی و پتروشیمی
🔹 کنترل بخار، هوای فشرده و سیالات شیمیایی در خطوط تولید صنعتی
🔹 استفاده در تصفیه‌خانه‌های آب و فاضلاب برای تنظیم جریان دقیق

نصب و راه‌اندازی:

اکچویتور PAC92 دارای استاندارد ISO 5211 است که نصب آن را روی ولوهای ربع‌گرد آسان می‌کند. همچنین قابلیت اتصال مستقیم به پوزیشنرها، لیمیت سوئیچ و شیر برقی نامور را دارد که عملکرد دقیق و قابل اعتمادی را تضمین می‌کند.
