لیمیت سوئیچ باکس Convalve

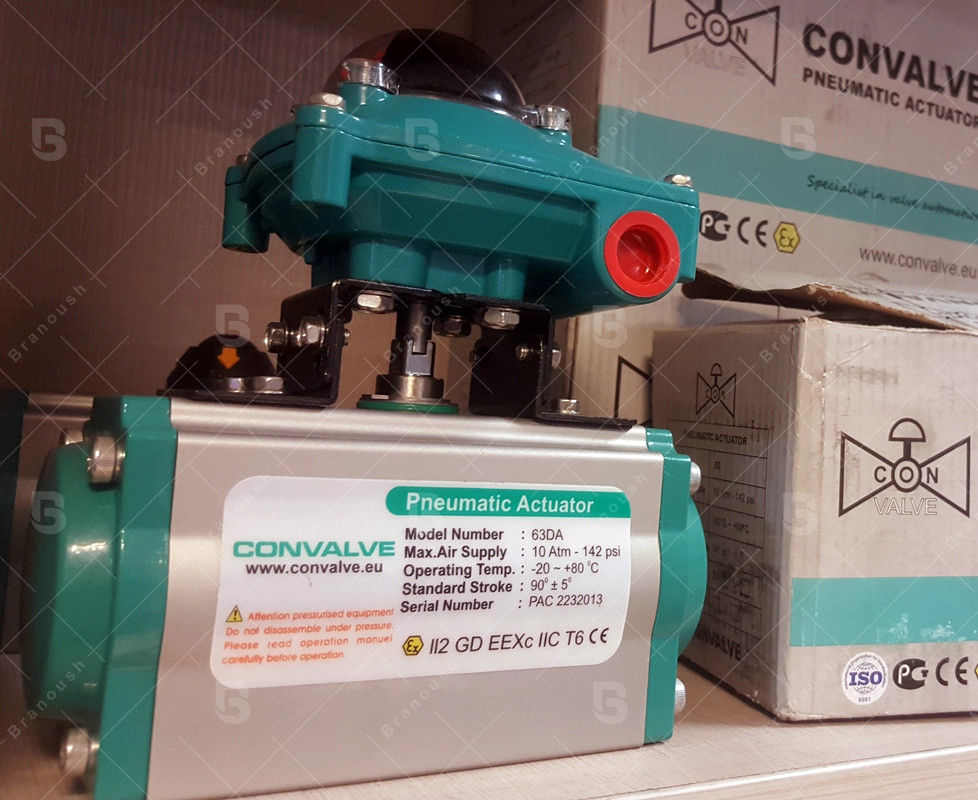

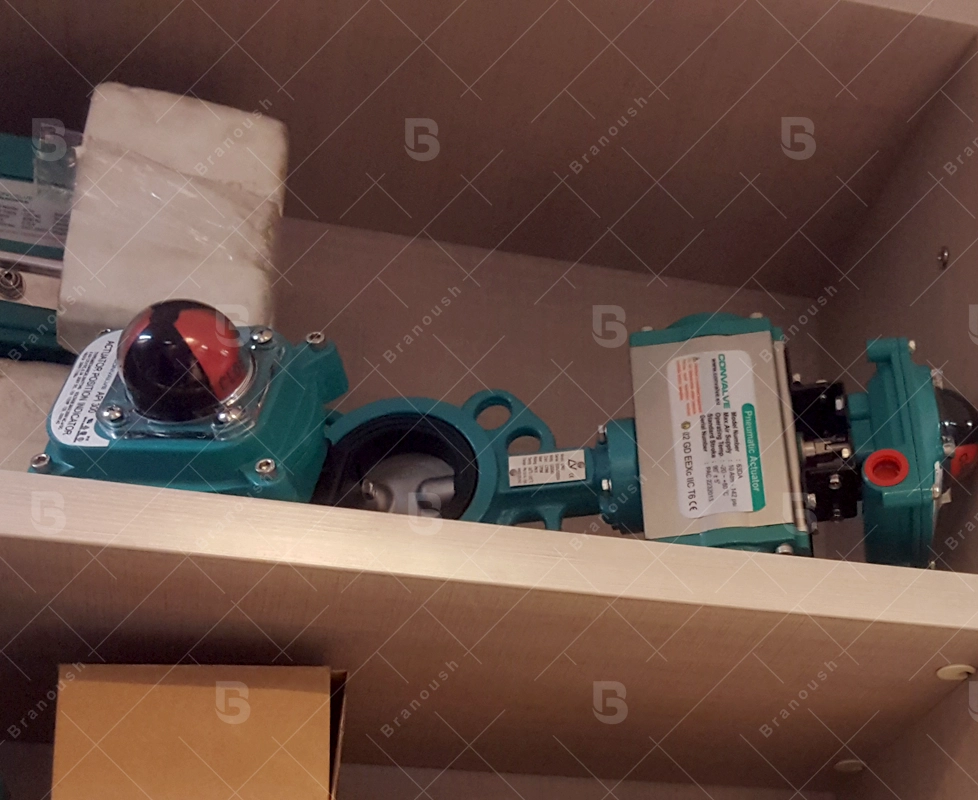

لیمیت سوئیچ باکس Convalve یک دستگاه نشانگر موقعیت چرخشی است که برای تأیید وضعیت باز یا بسته بودن شیرهای صنعتی طراحی شده است. این تجهیز بر روی اکچویتورهای پنوماتیکی نصب می‌شود و با استفاده از سوئیچ‌های مکانیکی یا حسگرهای مجاورتی (Proximity Sensors)، سیگنال الکتریکی را به PLC یا سایر سیستم‌های کنترلی ارسال می‌کند. همچنین نمایشگر مکانیکی روی دستگاه، وضعیت شیر را به‌صورت بصری و محلی نشان می‌دهد.
🔹 ویژگی‌های کلیدی لیمیت سوئیچ باکس Convalve
✔ قابلیت نمایش وضعیت باز و بسته شیر به‌صورت محلی و از راه دور
✔ دارای دو عدد لیمیت سوئیچ برای تأیید وضعیت نهایی شیر
✔ قابلیت نصب روی اکچویتورهای پنوماتیکی استاندارد با نصب NAMUR VDI/VDE-3845
✔ ساختار آلومینیومی مقاوم با پوشش پلی‌استر ضدخوردگی
✔ کلاس حفاظتی IP67 و استانداردهای NEMA 4X (مقاوم در برابر نفوذ آب و گردوغبار)
✔ امکان استفاده از سنسورهای مجاورتی (Proximity Sensors) به جای سوئیچ‌های مکانیکی
✔ دارای مدل‌های ضدانفجار (Exproof) مطابق با استانداردهای API 400 و API 500
✔ دارای براکت نصب یونیورسال برای سازگاری با انواع اکچویتورهای صنعتی
🔹 مشخصات فنی لیمیت سوئیچ باکس Convalve
🔹 بدنه: آلومینیوم با پوشش پلی‌استر مقاوم
🔹 نمایشگر موقعیت: نمایش وضعیت Open/Close از زوایای مختلف
🔹 درجه حفاظتی: IP67، NEMA 4X
🔹 دمای کاری: -20 تا 85 درجه سانتی‌گراد
🔹 مکانیزم سوئیچ: دو عدد سوئیچ مکانیکی SPDT (5A 125-250VAC) برند Honeywell
🔹 گزینه‌های سنسور مجاورتی: مدل API 220
🔹 اتصالات الکتریکی: 2 عدد ورودی 1/2 اینچ مادگی برای کابل برق
🔹 ترمینال داخلی: دارای 8 عدد ترمینال پیچی مقاوم
🔹 براکت نصب: قابل نصب روی پایه‌های 30x80mm و 30x130mm مطابق با استاندارد NAMUR
🔹 استانداردهای ایمنی: CSA C/US، CE
🔹 نحوه عملکرد و نصب لیمیت سوئیچ باکس Convalve
✅ چرخش 90 درجه اکچویتور، نمایشگر را از وضعیت “بسته” به “باز” تغییر می‌دهد.
✅ لیمیت سوئیچ‌ها، سیگنال الکتریکی را برای تأیید موقعیت به PLC یا کنترلر ارسال می‌کنند.

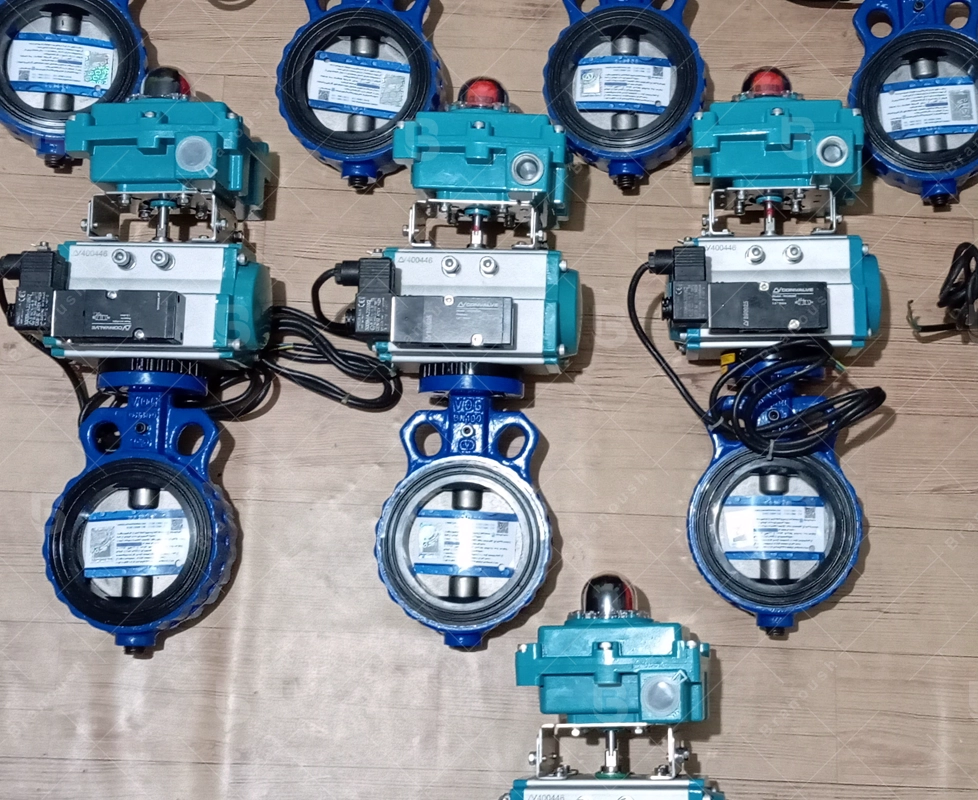

✅ نصب آسان روی اکچویتورهای استاندارد با استفاده از براکت‌های سازگار با NAMUR.
✅ قابلیت نصب در محیط‌های صنعتی مرطوب و پرگردوغبار به دلیل استاندارد حفاظتی بالا.
✅ امکان جایگزینی سوئیچ‌های مکانیکی با حسگرهای القایی (Proximity Sensors) برای دقت بالاتر.
